విభిన్న అప్లికేషన్ అవసరాలకు అనుగుణంగా పూర్తి అనుకూలీకరణ ఎంపికలతో మేము రెసిస్టర్లు, బ్రేకింగ్ యూనిట్లు, రియాక్టర్లు, పవర్ ఫిల్టర్లు మరియు ట్రాన్స్ఫార్మర్లతో సహా సమగ్ర పోర్ట్ఫోలియోను అందిస్తున్నాము.
Dufew ఎలక్ట్రిక్ ఎనర్జీ రీజెనరేషన్ యూనిట్ అనేది తరచుగా లేదా నిరంతర పునరుత్పత్తి ఆపరేషన్తో వేరియబుల్ ఫ్రీక్వెన్సీ డ్రైవ్ అప్లికేషన్ల కోసం యాక్టివ్ ఎనర్జీ రికవరీ సిస్టమ్. ఇది VFD DC బస్సు నుండి పునరుత్పత్తి DC శక్తిని యుటిలిటీ గ్రిడ్తో సమకాలీకరించబడిన AC పవర్గా మారుస్తుంది, బ్రేకింగ్ రెసిస్టర్ ద్వారా వెదజల్లడానికి బదులుగా పునరుద్ధరించబడిన శక్తిని విద్యుత్ సరఫరాకు తిరిగి ఇవ్వడానికి అనుమతిస్తుంది. సిస్టమ్ IGBT-ఆధారిత PWM నియంత్రణ మరియు సైనూసోయిడల్ కరెంట్ ట్రాకింగ్ను ఉపయోగిస్తుంది, పేర్కొన్న ఆపరేటింగ్ పరిస్థితులలో 97% కంటే ఎక్కువ పునరుత్పత్తి సామర్థ్యం మరియు ప్రస్తుత THD 5% కంటే తక్కువగా ఉంది.
సాధారణ ఆపరేషన్ సమయంలో, VFD మోటార్కు విద్యుత్ శక్తిని సరఫరా చేస్తుంది. మోటారు క్షీణించినప్పుడు, అధిక-జడత్వం లోడ్ మందగించినప్పుడు లేదా సస్పెండ్ చేయబడిన లోడ్ క్రిందికి కదులుతుంది, యాంత్రిక శక్తి మోటార్ మరియు VFD ద్వారా DC బస్సుకు తిరిగి ప్రవహిస్తుంది.
ఈ పునరుత్పత్తి శక్తి DC-బస్ వోల్టేజీని పెంచుతుంది.
ఈ శక్తిని నిర్వహించడానికి రెండు సాధారణ మార్గాలు ఉన్నాయి:
- డైనమిక్ బ్రేకింగ్: శక్తిని బ్రేకింగ్ రెసిస్టర్కి బదిలీ చేస్తుంది, ఇక్కడ అది వేడిగా వెదజల్లుతుంది.
- క్రియాశీల పునరుత్పత్తి: DC శక్తిని సమకాలీకరించబడిన AC శక్తిగా మారుస్తుంది మరియు దానిని విద్యుత్ సరఫరాకు తిరిగి ఇస్తుంది.
ప్రాథమిక శక్తి మార్గం:
మోటార్ → VFD → DC బస్ → రీజెనరేషన్ యూనిట్ → AC గ్రిడ్
ఈ కాన్ఫిగరేషన్ పునరుత్పత్తి శక్తి తరచుగా లేదా సాపేక్షంగా చాలా కాలం పాటు సంభవించే అనువర్తనాల కోసం ఉద్దేశించబడింది మరియు శక్తిని పునరుద్ధరించడం సాంకేతికంగా లేదా ఆర్థికంగా వేడిగా వెదజల్లడానికి ప్రాధాన్యతనిస్తుంది.
సిస్టమ్ VFD యొక్క DC వైపు పనిచేస్తుంది మరియు పునరుత్పత్తి శక్తిని తిరిగి AC సరఫరాకు బదిలీ చేయడానికి క్రియాశీల ఇన్వర్టర్ను ఉపయోగిస్తుంది.
పునరుత్పత్తి ఆపరేషన్ సమయంలో:
మెకానికల్ ఎనర్జీ → మోటార్ → VFD DC బస్ → IGBT PWM ఇన్వర్టర్ → AC గ్రిడ్
ప్రక్రియను ఈ క్రింది విధంగా సంగ్రహించవచ్చు:
1. మందగమనం లేదా ఓవర్హాలింగ్ ఆపరేషన్ సమయంలో మోటారు పునరుత్పత్తి స్థితిలోకి ప్రవేశిస్తుంది.
2. పునరుత్పత్తి చేయబడిన విద్యుత్ శక్తి VFD DC బస్సుకు తిరిగి ప్రవహిస్తుంది.
3. పునరుత్పత్తి శక్తి పేరుకుపోవడంతో DC-బస్ వోల్టేజ్ పెరుగుతుంది.
4. క్రియాశీల ఇన్వర్టర్ ఆపరేటింగ్ స్థితిని గుర్తించి శక్తి మార్పిడిని ప్రారంభిస్తుంది.
5. IGBT మారడం DC శక్తిని నియంత్రిత AC కరెంట్గా మారుస్తుంది.
6. అవుట్పుట్ గ్రిడ్ వైపు శక్తి బదిలీ కోసం యుటిలిటీ సరఫరాతో సమకాలీకరించబడింది.
7. పునరుద్ధరించబడిన శక్తి ప్రధానంగా బ్రేకింగ్ రెసిస్టర్ ద్వారా వెదజల్లడానికి బదులుగా విద్యుత్ వ్యవస్థకు తిరిగి వస్తుంది.
సాంప్రదాయ బ్రేకింగ్ ఛాపర్ వలె కాకుండా, యూనిట్ ప్రధాన శక్తి-వెదజల్లే మార్గంగా రెసిస్టర్ను ఉపయోగించదు.
సరైన పరిష్కారం వాస్తవ పునరుత్పత్తి శక్తి మరియు ఆపరేటింగ్ చక్రంపై ఆధారపడి ఉంటుంది.
| పోలిక | క్రియాశీల శక్తి పునరుత్పత్తి | బ్రేకింగ్ మాడ్యూల్ + రెసిస్టర్ |
|---|---|---|
| శక్తి నిర్వహణ | AC సరఫరాకు పునరుత్పత్తి శక్తిని అందిస్తుంది | పునరుత్పత్తి శక్తిని వేడిగా మారుస్తుంది |
| ప్రధాన అప్లికేషన్ | తరచుగా లేదా నిరంతర పునరుత్పత్తి | చిన్న లేదా అడపాదడపా బ్రేకింగ్ |
| రెసిస్టర్ అవసరం | ప్రాథమిక శక్తి మార్గంగా ఉపయోగించబడలేదు | అవసరం |
| బ్రేకింగ్ ద్వారా ఉత్పత్తి చేయబడిన వేడి | తక్కువ రెసిస్టర్-సంబంధిత వేడి లోడ్ | పునరుత్పత్తి శక్తి వేడిగా వెదజల్లుతుంది |
| శక్తి వినియోగం | విద్యుత్ వ్యవస్థ ద్వారా ఉపయోగం కోసం పునరుద్ధరించబడింది | కోలుకోలేదు |
| సిస్టమ్ కాన్ఫిగరేషన్ | యాక్టివ్ ఇన్వర్టర్ మరియు గ్రిడ్-సైడ్ కనెక్షన్ | బ్రేకింగ్ మాడ్యూల్ మరియు రెసిస్టర్ |
| కీ ఎంపిక అంశం | పునరుత్పత్తి శక్తి మరియు ఆపరేటింగ్ ప్రొఫైల్ | బ్రేకింగ్ పవర్, రెసిస్టెన్స్ మరియు డ్యూటీ సైకిల్ |
| విలక్షణమైన పరిశీలన | శక్తి పునరుద్ధరణ మరియు బ్రేకింగ్ వేడిని తగ్గించడం | అడపాదడపా ఈవెంట్ల కోసం సరళమైన డైనమిక్ బ్రేకింగ్ |
ప్రతి అప్లికేషన్కు ఏ పరిష్కారం సరిపోదు. చిన్న మరియు అరుదైన బ్రేకింగ్ ఈవెంట్ల కోసం, రెసిస్టర్ ఆధారిత బ్రేకింగ్ సిస్టమ్ సరిపోతుంది. తరచుగా లేదా నిరంతర పునరుత్పత్తితో కూడిన అనువర్తనాలకు తిరిగి పొందగలిగే శక్తి, పునరుత్పత్తి శక్తి మరియు ఆపరేటింగ్ సైకిల్ యొక్క మూల్యాంకనం అవసరం.
యూనిట్ VFD DC బస్ నుండి పునరుత్పత్తి DC శక్తిని AC పవర్గా మారుస్తుంది మరియు బ్రేకింగ్ రెసిస్టర్ ద్వారా వెదజల్లడానికి బదులుగా విద్యుత్ సరఫరాకు పునరుద్ధరించబడిన శక్తిని తిరిగి అందిస్తుంది.
సిస్టమ్ గ్రిడ్ యొక్క వోల్టేజ్, ఫ్రీక్వెన్సీ మరియు దశ పరిస్థితుల ప్రకారం AC సరఫరాకు పునరుద్ధరించబడిన శక్తిని బదిలీ చేస్తుంది, పునరుత్పత్తి శక్తి కోసం నియంత్రిత మార్గాన్ని అందిస్తుంది.
యూనిట్ పునరుత్పత్తి ఆపరేషన్ సమయంలో DC-బస్ వోల్టేజ్ మార్పులకు ప్రతిస్పందిస్తుంది మరియు కాన్ఫిగర్ చేయబడిన ఆపరేటింగ్ పరిస్థితుల ప్రకారం శక్తి పునరుద్ధరణ ప్రక్రియను నియంత్రిస్తుంది.
బ్రేకింగ్ రెసిస్టర్ ద్వారా ప్రధానంగా వెదజల్లబడకుండా పునరుత్పత్తి శక్తి పునరుద్ధరించబడుతుంది కాబట్టి, సిస్టమ్ తరచుగా లేదా నిరంతర పునరుత్పత్తితో అప్లికేషన్లలో రెసిస్టర్-ఆధారిత బ్రేకింగ్ ద్వారా ఉత్పన్నమయ్యే వేడిని తగ్గిస్తుంది.
అదనపు పునరుత్పత్తి సామర్థ్యం అవసరమయ్యే చోట బహుళ యూనిట్లను సమాంతరంగా కాన్ఫిగర్ చేయవచ్చు మరియు ఎంచుకున్న నమూనాలు సమాంతర ఆపరేషన్కు మద్దతు ఇస్తాయి.
ఎంచుకున్న మోడల్ ద్వారా నిర్ణయించబడిన వర్తించే విధులతో, అసాధారణ విద్యుత్ మరియు ఉష్ణ పరిస్థితుల కోసం సిస్టమ్ రక్షణ మరియు తప్పు పర్యవేక్షణను అందిస్తుంది.
గ్రిడ్ వైపు శక్తి పునరుద్ధరణ కోసం పునరుత్పత్తి DC శక్తిని నియంత్రిత AC కరెంట్గా మార్చడానికి శక్తి మార్పిడి దశ IGBT స్విచింగ్ పరికరాలు మరియు PWM నియంత్రణను ఉపయోగిస్తుంది.
ఫీడ్బ్యాక్ కరెంట్ను నియంత్రించడానికి ఇన్వర్టర్ సైనూసోయిడల్ కరెంట్ ట్రాకింగ్ను ఉపయోగిస్తుంది. సరఫరా చేయబడిన ఉత్పత్తి స్పెసిఫికేషన్ పేర్కొన్న ఆపరేటింగ్ పరిస్థితులలో 5% కంటే తక్కువ ప్రస్తుత THDని సూచిస్తుంది.
సిస్టమ్ VFD DC బస్ను పర్యవేక్షిస్తుంది మరియు పునరుత్పత్తి ఆపరేషన్తో అనుబంధించబడిన వోల్టేజ్ మార్పులకు ప్రతిస్పందిస్తుంది. అసలు ఆపరేటింగ్ థ్రెషోల్డ్ సిస్టమ్ వోల్టేజ్ మరియు ఎంచుకున్న కాన్ఫిగరేషన్పై ఆధారపడి ఉంటుంది.
ఇన్వర్టర్ వోల్టేజ్, ఫ్రీక్వెన్సీ మరియు దశ పరిస్థితులకు దాని సూచనగా AC సరఫరాను ఉపయోగిస్తుంది. ఉత్పత్తి కాన్ఫిగరేషన్ ప్రకారం సిస్టమ్ ఆటోమేటిక్ ఫేజ్-సీక్వెన్స్ ఐడెంటిఫికేషన్కు కూడా మద్దతు ఇస్తుంది.

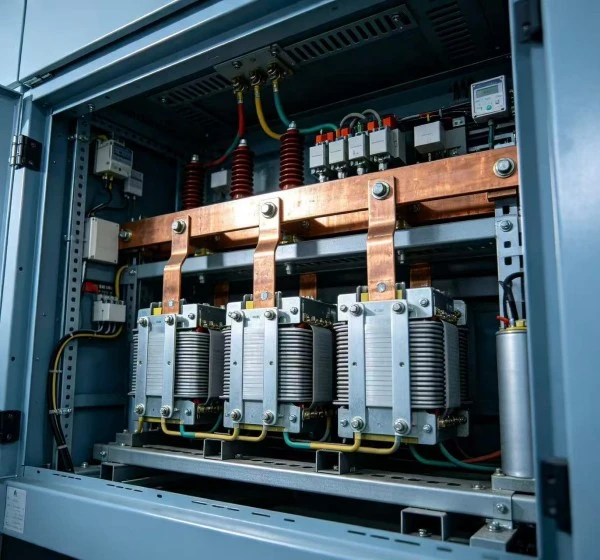

ఇంటిగ్రేటెడ్ రియాక్టర్ మరియు ఫిల్టరింగ్ భాగాలు ఇన్వర్టర్ స్విచింగ్ కరెంట్ని నిర్వహించడంలో సహాయపడతాయి మరియు శక్తి మార్పిడి సమయంలో అధిక-ఫ్రీక్వెన్సీ జోక్యాన్ని తగ్గించాయి.
అధిక పునరుత్పత్తి సామర్థ్యం అవసరమయ్యే అనువర్తనాల కోసం, మద్దతు ఉన్న యూనిట్లు సమన్వయ నియంత్రణతో సమాంతరంగా పనిచేయగలవు. సరఫరా చేయబడిన ఉత్పత్తి సమాచారం వర్తించే సమాంతర కాన్ఫిగరేషన్ల కోసం ≤1 ms సమకాలీకరణ ప్రతిస్పందనను నిర్దేశిస్తుంది.
రక్షణ విధుల్లో DC-బస్ ఓవర్వోల్టేజ్, AC-సైడ్ ఓవర్కరెంట్, షార్ట్ సర్క్యూట్, ఓవర్-టెంపరేచర్, గ్రిడ్ అండర్ వోల్టేజ్ మరియు ఫేజ్-సంబంధిత లోపాలు ఉంటాయి. ఎంచుకున్న మోడల్ యొక్క సాంకేతిక డాక్యుమెంటేషన్కు వ్యతిరేకంగా ఖచ్చితమైన రక్షణ విధులు నిర్ధారించబడాలి.
| అప్లికేషన్ | పునరుత్పత్తి స్థితి | ఎనర్జీ రికవరీని ఎందుకు పరిగణించవచ్చు |
|---|---|---|
| ఎలివేటర్లు | పునరావృత త్వరణం, మందగింపు మరియు లోడ్ కదలిక | ఆపరేటింగ్ సైకిళ్లపై తరచుగా పునరుత్పత్తి |
| హోయిస్ట్లు & క్రేన్లు | సస్పెండ్ చేయబడిన లోడ్లను తగ్గించడం | సంభావ్య శక్తి DC బస్సుకు తిరిగి ఇవ్వబడుతుంది |
| మైన్ హాయిస్ట్లు | పదేపదే ఎత్తడం మరియు తగ్గించడం | దీర్ఘకాల పునరుత్పత్తి ఆపరేషన్ సంభవించవచ్చు |
| సెంట్రిఫ్యూజ్లు | అధిక-జడత్వం క్షీణత | బ్రేకింగ్ సమయంలో భ్రమణ శక్తి విడుదల అవుతుంది |
| టెస్ట్ బెంచీలు | పునరావృతమయ్యే మోటార్ త్వరణం/తరుగుదల | పునరుత్పత్తి ఆపరేషన్ తరచుగా సంభవించవచ్చు |
| మెషిన్ టూల్స్ | వేగవంతమైన కుదురు క్షీణత | చిన్న బ్రేకింగ్ సైకిల్స్ పునరుత్పత్తిని సృష్టించవచ్చు |
| టెక్స్టైల్ మెషినరీ | పునరావృత వేగం మార్పులు | చక్రం అంతటా పునరుత్పత్తి సంఘటనలు సంభవించవచ్చు |
| ఆయిల్ఫీల్డ్ సామగ్రి | పునరావృత యాంత్రిక కదలిక | ఆపరేటింగ్ సైకిల్స్ పునరావృత పునరుత్పత్తిని ఉత్పత్తి చేయవచ్చు |
| ఇతర ఓవర్హాలింగ్ లోడ్లు | చక్రంలో భాగంగా మోటారును లోడ్ చేస్తుంది | DC బస్సుకు నిరంతర లేదా పునరావృత శక్తి తిరిగి వస్తుంది |
గమనిక: అప్లికేషన్ అనుకూలతను మోటారు యొక్క రేట్ పవర్ మాత్రమే కాకుండా వాస్తవ పునరుత్పత్తి శక్తి మరియు విధి చక్రం నుండి మూల్యాంకనం చేయాలి.
క్రియాశీల పునరుత్పత్తి వ్యవస్థను ఎప్పుడు మూల్యాంకనం చేయడం విలువైనది కావచ్చు:
- పునరుత్పత్తి ఆపరేషన్ తరచుగా జరుగుతుంది.
- లోడ్ చాలా కాలం పాటు ఓవర్హాలింగ్ స్థితిలో ఉంటుంది.
- అధిక-జడత్వం లోడ్ పదేపదే వేగవంతం మరియు మందగిస్తుంది.
- సాంప్రదాయ బ్రేకింగ్ రెసిస్టర్ గణనీయమైన వేడిని ఉత్పత్తి చేస్తుంది.
- సంస్థాపన పరిమిత ఉష్ణ-వెదజల్ల సామర్థ్యాన్ని కలిగి ఉంది.
- సిస్టమ్ యొక్క ఆపరేటింగ్ అవసరాలకు సంబంధించి పునరుద్ధరించబడిన శక్తి ముఖ్యమైనది.
- శక్తి పునరుద్ధరణ అనేది ప్రాజెక్ట్ యొక్క శక్తి-నిర్వహణ లక్ష్యాలలో భాగం.
అప్పుడప్పుడు స్వల్పకాలిక బ్రేకింగ్ కోసం, సంప్రదాయ బ్రేకింగ్ మాడ్యూల్ మరియు రెసిస్టర్ సరళమైన కాన్ఫిగరేషన్ను అందించవచ్చు.
కింది సమాచారం ప్రస్తుతం అందుబాటులో ఉన్న ఉత్పత్తి డేటాను సూచిస్తుంది. ఎంచుకున్న మోడల్ మరియు ప్రాజెక్ట్ స్పెసిఫికేషన్కు వ్యతిరేకంగా తుది విలువలు నిర్ధారించబడాలి.
| పరామితి | స్పెసిఫికేషన్ / ఎంపిక ఆధారం |
|---|---|
| మార్పిడి పద్ధతి | IGBT-ఆధారిత PWM యాక్టివ్ ఇన్వర్టర్ |
| గ్రిడ్ కనెక్షన్ | AC యుటిలిటీ సరఫరా |
| సిస్టమ్ వోల్టేజ్ | ఎంచుకున్న కాన్ఫిగరేషన్ ప్రకారం అందుబాటులో ఉంటుంది |
| శక్తి మార్పిడి | సమకాలీకరించబడిన AC శక్తికి పునరుత్పత్తి DC శక్తి |
| పునరుత్పత్తి సామర్థ్యం | > 97% పేర్కొన్న ఆపరేటింగ్ పరిస్థితుల్లో |
| ప్రస్తుత THD | <5% పేర్కొన్న ఆపరేటింగ్ పరిస్థితుల్లో |
| గ్రిడ్ సమకాలీకరణ | వోల్టేజ్, ఫ్రీక్వెన్సీ మరియు దశ ట్రాకింగ్ |
| దశ క్రమం | కాన్ఫిగరేషన్ ప్రకారం స్వయంచాలక గుర్తింపు |
| వడపోత | ఇంటిగ్రేటెడ్ రియాక్టర్ మరియు నాయిస్ ఫిల్టరింగ్ |
| శీతలీకరణ | ఎంచుకున్న మోడల్ ప్రకారం |
| రక్షణ | ఓవర్ వోల్టేజ్, ఓవర్ కరెంట్, షార్ట్ సర్క్యూట్, ఓవర్ టెంపరేచర్ మరియు వర్తించే గ్రిడ్ ప్రొటెక్షన్ |
| సమాంతర ఆపరేషన్ | సిస్టమ్ కాన్ఫిగరేషన్ ప్రకారం అందుబాటులో ఉంది |

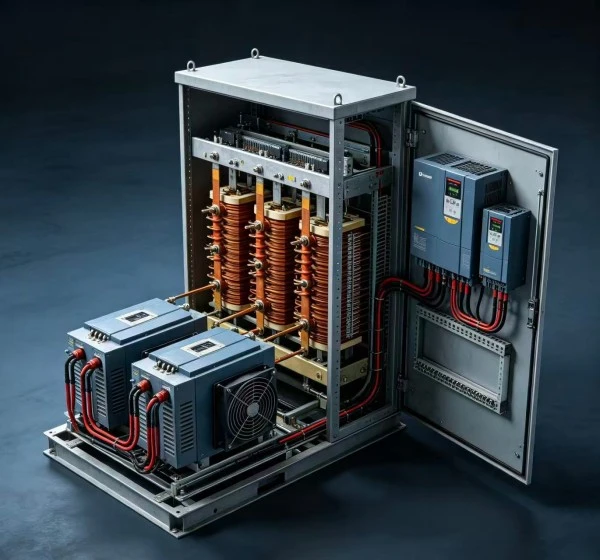

| సంస్థాపన | VFD క్యాబినెట్ లేదా నియమించబడిన ఎలక్ట్రికల్ ఎన్క్లోజర్ |
| వర్తించే ప్రమాణం | GB/T 12668, వర్తించే చోట |
గమనిక: ఈ ఉత్పత్తి కోసం అందుబాటులో ఉన్న సాంకేతిక సమాచారం పూర్తి మోడల్-నిర్దిష్ట రేటింగ్-పవర్ టేబుల్ని అందించదు. పునరుత్పత్తి సామర్థ్యం, రేటెడ్ కరెంట్, గ్రిడ్ వోల్టేజ్, శీతలీకరణ అవసరాలు మరియు ఇతర విద్యుత్ పారామితులను ఎంపిక చేయడానికి ముందు వర్తించే ఉత్పత్తి డేటాషీట్ నుండి నిర్ధారించాలి.
| పరామితి | ఏమి అందించాలి | వై ఇట్ మేటర్స్ |
|---|---|---|
| VFD మోడల్ | తయారీదారు మరియు పూర్తి మోడల్ సంఖ్య | DC-బస్ కాన్ఫిగరేషన్ మరియు ఎలక్ట్రికల్ అనుకూలతను నిర్ధారిస్తుంది |
| సిస్టమ్ వోల్టేజ్ | 220 V / 380 V / 690 V లేదా వర్తించే వోల్టేజ్ | అవసరమైన విద్యుత్ కాన్ఫిగరేషన్ను నిర్ణయిస్తుంది |
| మోటార్ పవర్ | రేట్ చేయబడిన మోటార్ అవుట్పుట్ | సిస్టమ్ సైజింగ్ కోసం ప్రారంభ సూచనను అందిస్తుంది |
| పునరుత్పత్తి శక్తి | పీక్ మరియు/లేదా నిరంతర పునరుత్పత్తి శక్తి | అవసరమైన రికవరీ సామర్థ్యాన్ని నిర్ణయిస్తుంది |
| లోడ్ రకం | ఎత్తడం, అధిక జడత్వం, ఓవర్హాలింగ్, టెస్ట్ బెంచ్ మొదలైనవి. | శక్తి ఉత్పత్తి నమూనాను నిర్వచిస్తుంది |
| క్షీణత సమయం | అవసరమైన ఆపే సమయం | గరిష్ట పునరుత్పత్తి శక్తిని నిర్ణయించడంలో సహాయపడుతుంది |
| పునరుత్పత్తి ఫ్రీక్వెన్సీ | గంటకు ఈవెంట్లు, సైకిల్ లేదా షిఫ్ట్ | ఆపరేటింగ్ మరియు థర్మల్ అవసరాలను నిర్ణయిస్తుంది |
| పునరుత్పత్తి వ్యవధి | ప్రతి పునరుత్పత్తి ఈవెంట్ వ్యవధి | నిరంతర-డ్యూటీ పరిమాణానికి ముఖ్యమైనది |
| DC-బస్ వోల్టేజ్ | సాధారణ మరియు గరిష్ట ఆపరేటింగ్ వోల్టేజ్ | మార్పిడి దశతో అనుకూలతను నిర్ధారిస్తుంది |
| గ్రిడ్ పరిస్థితులు | వోల్టేజ్, ఫ్రీక్వెన్సీ మరియు ఫేజ్ కాన్ఫిగరేషన్ | గ్రిడ్ వైపు సమకాలీకరణ కోసం అవసరం |
| ఇప్పటికే ఉన్న బ్రేకింగ్ సిస్టమ్ | బ్రేకింగ్ యూనిట్/రెసిస్టర్ సమాచారం | ఇప్పటికే ఉన్న బ్రేకింగ్ సర్క్యూట్ను భర్తీ చేయవచ్చా లేదా ఏకీకృతం చేయవచ్చో నిర్ణయించడంలో సహాయపడుతుంది |
| ఇన్స్టాలేషన్ షరతులు | క్యాబినెట్ స్థలం, శీతలీకరణ మరియు పరిసర ఉష్ణోగ్రత | సంస్థాపన మరియు ఉష్ణ అవసరాలను నిర్ణయిస్తుంది |
| సమాంతర అవసరం | అవసరమైన పునరుత్పత్తి సామర్థ్యం | బహుళ యూనిట్లు అవసరమా కాదా అని నిర్ణయిస్తుంది |
తయారీదారు వైరింగ్ రేఖాచిత్రం ప్రకారం పునరుత్పత్తి యూనిట్ VFD DC బస్ మరియు AC గ్రిడ్-సైడ్ రీజెనరేషన్ సర్క్యూట్ మధ్య అనుసంధానించబడి ఉంది.
సంస్థాపనకు ముందు:
1. VFD DC-బస్ వోల్టేజ్ పేర్కొన్న ఆపరేటింగ్ పరిధిలో ఉందని నిర్ధారించండి.
2. AC గ్రిడ్ వోల్టేజ్ మరియు ఫ్రీక్వెన్సీ పునరుత్పత్తి యూనిట్తో అనుకూలంగా ఉన్నాయని నిర్ధారించండి.
3. అవసరమైన పునరుత్పత్తి శక్తి మరియు విధి చక్రాన్ని తనిఖీ చేయండి.
4. వేడి-ఉత్పత్తి భాగాల చుట్టూ తగినంత క్యాబినెట్ వెంటిలేషన్ మరియు క్లియరెన్స్ అందించండి.
5. తగిన రేట్ చేయబడిన కేబుల్స్, రక్షణ పరికరాలు మరియు టెర్మినల్స్ ఉపయోగించండి.
6. గ్రౌండింగ్ మరియు రక్షిత కనెక్షన్లను ధృవీకరించండి.
7. గ్రిడ్-సైడ్ కనెక్షన్ మరియు ఫేజ్-సీక్వెన్స్ అవసరాలను నిర్ధారించండి.
8. సిస్టమ్ను శక్తివంతం చేసే ముందు విద్యుత్ తనిఖీని పూర్తి చేయండి.
రెట్రోఫిట్ ప్రాజెక్ట్ల కోసం, పునరుత్పత్తి యూనిట్ను ఎంచుకునే ముందు ఇప్పటికే ఉన్న VFD మోడల్, DC-బస్ కాన్ఫిగరేషన్ మరియు బ్రేకింగ్ అమరికను సమీక్షించాలి.

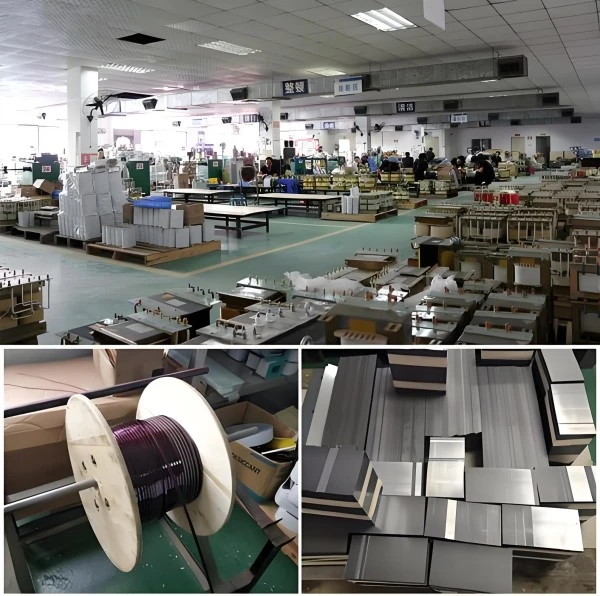

Dufew Electric పారిశ్రామిక డ్రైవ్ మరియు పవర్-నియంత్రణ అనువర్తనాల కోసం పవర్ ఎలక్ట్రానిక్స్ భాగాలను తయారు చేస్తుంది, ఉత్పత్తి మరియు తనిఖీ విధానాలతో కీలకమైన విద్యుత్, క్రియాత్మక మరియు భద్రత-సంబంధిత అవసరాలు ఉంటాయి.

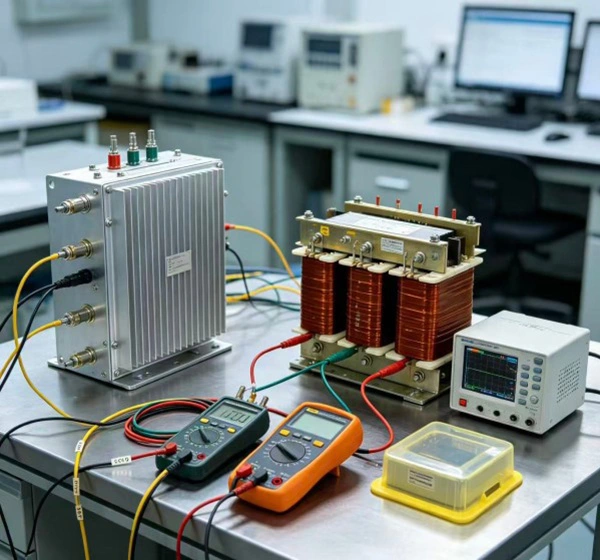

శక్తి పునరుత్పత్తి యూనిట్ కోసం, వర్తించే విధానాలలో IGBT మరియు పవర్-కాంపోనెంట్ తనిఖీ, PCB అసెంబ్లీ తనిఖీ, విద్యుత్ కనెక్షన్ తనిఖీ, ఇన్సులేషన్ టెస్టింగ్, ఫంక్షనల్ టెస్టింగ్, ప్రొటెక్షన్-ఫంక్షన్ వెరిఫికేషన్, టెంపరేచర్-కంట్రోల్ వెరిఫికేషన్, గ్రిడ్-సైడ్ ఆపరేషన్ టెస్టింగ్ మరియు తుది ఉత్పత్తి తనిఖీ ఉంటాయి.
ప్రాజెక్ట్ అవసరాలు, సపోర్టింగ్ ప్రోడక్ట్ మూల్యాంకనం, సిస్టమ్ ఇంటిగ్రేషన్ మరియు నాణ్యత ధృవీకరణకు అనుగుణంగా మోడల్-నిర్దిష్ట పరీక్ష రికార్డులు మరియు సాంకేతిక పత్రాలు అందించబడతాయి.
సరఫరా చేయబడిన ఉత్పత్తి సమాచారం వర్తించే చోట GB/T 12668కి అనుగుణంగా ఉందని సూచిస్తుంది.
Dufew Electric ISO మరియు CE సంబంధిత నాణ్యత మరియు ఉత్పత్తి సమ్మతి డాక్యుమెంటేషన్ను కూడా నిర్వహిస్తుంది. నిర్దిష్ట ఉత్పత్తి మోడల్, కాన్ఫిగరేషన్ మరియు డెస్టినేషన్ మార్కెట్ ప్రకారం వర్తించే ధృవపత్రాలు మరియు అనుగుణ్యత పత్రాలు నిర్ధారించబడాలి.
ఇది VFD DC బస్సు నుండి పునరుత్పత్తి శక్తిని AC పవర్గా మారుస్తుంది, అది యుటిలిటీ గ్రిడ్కు తిరిగి వస్తుంది. ఇది ప్రధానంగా తరచుగా, అధిక-శక్తి లేదా నిరంతర పునరుత్పత్తి ఆపరేషన్ ఉన్న అనువర్తనాల కోసం పరిగణించబడుతుంది.
డైనమిక్ బ్రేకింగ్ ఒక రెసిస్టర్కి పునరుత్పత్తి శక్తిని పంపుతుంది, ఇక్కడ అది వేడిగా మారుతుంది. శక్తి పునరుత్పత్తి DC శక్తిని సమకాలీకరించబడిన AC శక్తిగా మారుస్తుంది మరియు దానిని విద్యుత్ వ్యవస్థకు తిరిగి అందిస్తుంది.
సరిగ్గా రూపొందించబడిన పునరుత్పత్తి వ్యవస్థలో, పునరుత్పత్తి యూనిట్ రెసిస్టర్-ఆధారిత శక్తి వెదజల్లే మార్గాన్ని భర్తీ చేయగలదు. అయితే, మార్పు చేయడానికి ముందు ఇప్పటికే ఉన్న VFD, DC-బస్ కాన్ఫిగరేషన్, రక్షణ వ్యవస్థ మరియు అప్లికేషన్ డ్యూటీని తప్పనిసరిగా తనిఖీ చేయాలి.
స్వయంచాలకంగా కాదు. అనుకూలత VFD యొక్క DC-బస్ వోల్టేజ్, పవర్ కాన్ఫిగరేషన్, ఎలక్ట్రికల్ ఇంటర్ఫేస్, లోడ్ లక్షణాలు మరియు రీజెనరేషన్ యూనిట్ యొక్క గ్రిడ్-సైడ్ అవసరాలపై ఆధారపడి ఉంటుంది. ఎంపిక కోసం నిర్దిష్ట VFD మోడల్ను అందించాలి.
అదనపు పునరుత్పత్తి సామర్థ్యం అవసరమైనప్పుడు సమాంతర ఆపరేషన్ ఉపయోగించబడుతుంది, ఎంచుకున్న నమూనాలు సమాంతర ఆపరేషన్కు మద్దతు ఇస్తాయి మరియు DC-బస్, AC-వైపు కనెక్షన్, సమకాలీకరణ మరియు థర్మల్ పరిస్థితులు సరిగ్గా రూపొందించబడ్డాయి.
ఇది పునరుత్పత్తి బ్రేకింగ్ ద్వారా ఉత్పన్నమయ్యే వేడిని తగ్గిస్తుంది ఎందుకంటే కోలుకున్న శక్తి పూర్తిగా రెసిస్టర్ ద్వారా వెదజల్లబడకుండా విద్యుత్ వ్యవస్థకు తిరిగి బదిలీ చేయబడుతుంది. పునరుత్పత్తి యూనిట్ ఇప్పటికీ విద్యుత్ మరియు మార్పిడి నష్టాలను ఉత్పత్తి చేస్తుంది మరియు అందువల్ల తగిన శీతలీకరణ అవసరం.
కీలక సమాచారంలో సిస్టమ్ వోల్టేజ్, VFD మోడల్, మోటార్ పవర్, లోడ్ రకం, పునరుత్పత్తి శక్తి, క్షీణత సమయం, పునరుత్పత్తి ఫ్రీక్వెన్సీ, పునరుత్పత్తి వ్యవధి, DC-బస్ వోల్టేజ్ మరియు ఇన్స్టాలేషన్ పరిస్థితులు ఉన్నాయి.
సరఫరా చేయబడిన ఉత్పత్తి వివరణ 97% లేదా అంతకంటే ఎక్కువ పునరుత్పత్తి సామర్థ్యాన్ని తెలియజేస్తుంది. వాస్తవ సామర్థ్యం ఆపరేటింగ్ పాయింట్, లోడ్, పవర్ లెవెల్ మరియు సిస్టమ్ కాన్ఫిగరేషన్పై ఆధారపడి ఉంటుంది, కాబట్టి మోడల్-నిర్దిష్ట సాంకేతిక డాక్యుమెంటేషన్ నుండి వర్తించే పరీక్ష పరిస్థితులు నిర్ధారించబడాలి.
సాంకేతిక మూల్యాంకనం కోసం, అందించండి:
VFD మోడల్ · సిస్టమ్ వోల్టేజ్ · మోటార్ పవర్ · లోడ్ రకం · పునరుత్పత్తి శక్తి · క్షీణత సమయం · పునరుత్పత్తి ఫ్రీక్వెన్సీ · పునరుత్పత్తి వ్యవధి · DC-బస్ వోల్టేజ్ · గ్రిడ్ పరిస్థితులు · సంస్థాపన వాతావరణం
Dufew Electric అప్పుడు శక్తి పునరుత్పత్తి వ్యవస్థ సముచితమైనదో కాదో నిర్ణయించగలదు మరియు అవసరమైన కాన్ఫిగరేషన్ను గుర్తించగలదు.
