విభిన్న అప్లికేషన్ అవసరాలకు అనుగుణంగా పూర్తి అనుకూలీకరణ ఎంపికలతో మేము రెసిస్టర్లు, బ్రేకింగ్ యూనిట్లు, రియాక్టర్లు, పవర్ ఫిల్టర్లు మరియు ట్రాన్స్ఫార్మర్లతో సహా సమగ్ర పోర్ట్ఫోలియోను అందిస్తున్నాము.

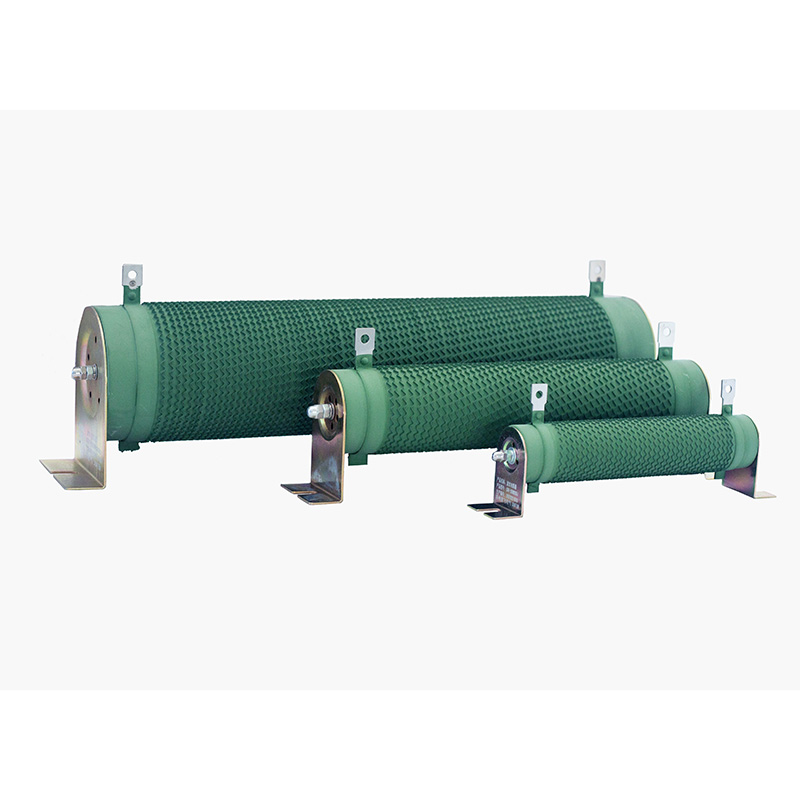

DUFEW CRR సిరీస్ ముడతలుగల రెసిస్టర్లు VFD బ్రేకింగ్ సిస్టమ్లు, పవర్ ఎలక్ట్రానిక్స్ లోడ్ టెస్టింగ్, డైనమిక్ బ్రేకింగ్ మరియు సర్క్యూట్ ప్రొటెక్షన్తో సహా డిమాండ్ చేసే పారిశ్రామిక అనువర్తనాల కోసం రూపొందించబడ్డాయి. అధిక శక్తి సామర్థ్యం, అద్భుతమైన వేడి వెదజల్లడం మరియు సుదీర్ఘ సేవా జీవితంతో, వారు కఠినమైన ఆపరేటింగ్ పరిసరాలలో స్థిరమైన మరియు నమ్మదగిన పనితీరును అందిస్తారు.
రెసిస్టివ్ మూలకం అధిక-నాణ్యత నికెల్-క్రోమియం (Ni-Cr) లేదా స్థిరమైన అల్లాయ్ రిబ్బన్తో తయారు చేయబడింది, స్వయంచాలక పరికరాల ద్వారా ముడతలుగల ప్రొఫైల్లోకి ఖచ్చితత్వంతో గాయం చేయబడుతుంది మరియు అధిక-ఫ్రీక్వెన్సీ బోలు సిరామిక్ కోర్పై అంచు-మౌంట్ చేయబడుతుంది. ఇది వైబ్రేషన్ నిరోధకత మరియు యాంత్రిక స్థిరత్వాన్ని మెరుగుపరచడానికి స్టెయిన్లెస్ స్టీల్ క్లాంప్లతో సురక్షితంగా పరిష్కరించబడింది, అయితే హెవీ-డ్యూటీ స్టెయిన్లెస్ స్టీల్ టెర్మినల్స్ అద్భుతమైన తుప్పు నిరోధకత మరియు విశ్వసనీయ విద్యుత్ కనెక్షన్లను అందిస్తాయి.
మెరుగైన మన్నిక కోసం, రెసిస్టర్ ఉపరితలం పర్యావరణ అనుకూలమైన UL94V-2 జ్వాల-నిరోధక ఇన్సులేటింగ్ పూతతో కప్పబడి ఉంటుంది, ఇది పొగ-రహిత, విషరహిత, ఆక్సీకరణ-నిరోధకత మరియు తేమ మరియు వృద్ధాప్యానికి అధిక నిరోధకతను కలిగి ఉంటుంది. GB-5792 ప్రమాణాలకు అనుగుణంగా తయారు చేయబడిన, ఉత్పత్తులు క్షితిజ సమాంతర మరియు నిలువు సంస్థాపనకు మద్దతు ఇస్తాయి, విద్యుత్ నియంత్రణ క్యాబినెట్లు లేదా స్వతంత్ర రెసిస్టర్ అసెంబ్లీలలో సౌకర్యవంతమైన ఏకీకరణను అనుమతిస్తుంది.
| మోడల్ కోడ్ | అర్థం | వివరణ |
| CRR | సిరీస్ | ముడతలుగల నిరోధకం |
| 2500W | రేట్ చేయబడిన శక్తి | 2500W |
| 54.4R | రేట్ రెసిస్టెన్స్ | 54.4Ω |
| J | రెసిస్టెన్స్ టాలరెన్స్ | J = ±5% (ఐచ్ఛికం: K = ±10%, H = ±3%) |
| పరామితి | స్పెసిఫికేషన్ |
| శక్తి పరిధి | 50W–10KW |
| ఆపరేటింగ్ వోల్టేజ్ | ≤1200V |
| ప్రతిఘటన పరిధి | 0.01Ω–1KΩ |
| రెసిస్టెన్స్ టాలరెన్స్ | ±3% / ±5% / ±10% |
| రక్షణ రేటింగ్ | IP00 |
| ఉష్ణోగ్రత గుణకం (TCR) | ≤300 ppm/°C |
| ఫ్లేమ్ రిటార్డెంట్ రేటింగ్ | UL 94V-2 |
| వర్తింపు ప్రమాణం | GB/T 5792 |
1: ఇన్సులేటింగ్ కోర్: అద్భుతమైన అధిక-ఉష్ణోగ్రత నిరోధకత, నిర్మాణ దృఢత్వం మరియు షాక్ నిరోధకతను అందించే అధిక-ఫ్రీక్వెన్సీ బోలు సిరామిక్ ట్యూబ్ను ఉపయోగిస్తుంది, అధిక-ఉష్ణోగ్రత ఆపరేటింగ్ పరిస్థితులలో నిరోధక మూలకం యొక్క స్థిరత్వాన్ని నిర్ధారిస్తుంది.
2: రెసిస్టెన్స్ ఎలిమెంట్: అధిక-నాణ్యత గల నికెల్-క్రోమియం లేదా కాన్స్టాంటన్ అల్లాయ్ రిబ్బన్ను ఉపయోగిస్తుంది, తక్కువ ఉష్ణోగ్రత గుణకం మరియు అధిక ఓవర్లోడ్ సామర్థ్యంతో వర్గీకరించబడుతుంది. ముడతలు పెట్టిన అంచు-గాయం డిజైన్ ఇండక్టెన్స్ను కనిష్టీకరించేటప్పుడు ఉష్ణ వెదజల్లే ఉపరితల వైశాల్యాన్ని పెంచుతుంది.
3: మౌంటు మరియు టెర్మినల్స్: స్టెయిన్లెస్ స్టీల్ క్లాంప్లు స్థానభ్రంశం లేదా వదులుగా ఉండకుండా నిరోధించడానికి రెసిస్టెన్స్ రిబ్బన్ను భద్రపరుస్తాయి; టెర్మినల్స్ స్టెయిన్లెస్ స్టీల్తో మందమైన నిర్మాణం మరియు ఉపరితల చికిత్సతో తయారు చేయబడ్డాయి, తుప్పు నిరోధకత, తుప్పు నివారణ మరియు కనెక్షన్ సౌలభ్యాన్ని నిర్ధారిస్తుంది.
4: ఉపరితల పూత: బలమైన సంశ్లేషణ మరియు UL94V-2 జ్వాల-నిరోధక రేటింగ్తో పర్యావరణ అనుకూలమైన ఆకుపచ్చ ఇన్సులేటింగ్ కోటింగ్ను కలిగి ఉంటుంది. ఇది తుప్పు-నిరోధకత, పొగ-రహిత, విషపూరితం మరియు వాసన లేనిది, ఆక్సీకరణ నుండి ప్రతిఘటన రిబ్బన్ను సమర్థవంతంగా రక్షిస్తుంది మరియు సేవా జీవితాన్ని పొడిగిస్తుంది.
5: మొత్తం నిర్మాణం: పవర్ రేటింగ్లు 50W నుండి 10KW వరకు ఉంటాయి, నిరోధక విలువలు 0.01Ω నుండి 1KΩ వరకు మరియు ఆపరేటింగ్ వోల్టేజీలు 1200V వరకు ఉంటాయి; ముడతలుగల అంచు-గాయం రిబ్బన్ నిర్మాణం తక్కువ ఇండక్టెన్స్ను అధిక ఖచ్చితత్వంతో మిళితం చేస్తుంది.
●ముడతలుగల అంచు-గాయం నిర్మాణం పెద్ద ఉష్ణ వెదజల్లే ప్రాంతం మరియు అద్భుతమైన ఉష్ణ స్థిరత్వాన్ని అందిస్తుంది
●హై-ఫ్రీక్వెన్సీ బోలు సిరామిక్ కోర్; అధిక-ఉష్ణోగ్రత నిరోధకత, బలమైన మరియు షాక్-నిరోధకత
●హై-క్వాలిటీ అల్లాయ్ రెసిస్టెన్స్ వైర్; తక్కువ ఉష్ణోగ్రత గుణకం (≤300 ppm/°C) మరియు అధిక ఖచ్చితత్వం
●బలమైన స్వల్పకాలిక ఓవర్లోడ్ సామర్థ్యం; కనిపించే నష్టం లేకుండా 5 సెకన్ల పాటు 10x రేటెడ్ శక్తిని తట్టుకుంటుంది
●స్టెయిన్లెస్ స్టీల్ టెర్మినల్స్; తుప్పు-నిరోధకత, రస్ట్ ప్రూఫ్ మరియు విశ్వసనీయ కనెక్షన్లు
●పర్యావరణ అనుకూలమైన పూత; జ్వాల-నిరోధక మరియు తుప్పు-నిరోధకత; పొగ-రహిత, విషరహిత మరియు వాసన లేని
●కఠినమైన పనితీరు ధ్రువీకరణ; వోల్టేజ్, తేమ వేడి మరియు థర్మల్ షాక్ను తట్టుకునే ప్రమాణాలకు పూర్తిగా అనుగుణంగా ఉంటుంది
●GB-5792 ప్రమాణాలకు అనుగుణంగా; నమ్మదగిన నాణ్యత
వేరియబుల్ ఫ్రీక్వెన్సీ డ్రైవ్ల (VFDలు) కోసం బ్రేకింగ్ రెసిస్టర్లు; సర్వో డ్రైవ్ల కోసం రక్షణ నిరోధకాలు; పవర్ ఎలక్ట్రానిక్స్ పరీక్ష కోసం రెసిస్టివ్ లోడ్లు; విద్యుత్ సరఫరా సర్క్యూట్ల కోసం నమూనా రెసిస్టర్లు; మోటారు డ్రైవ్ల కోసం ప్రస్తుత-పరిమితి రెసిస్టర్లు; ప్రారంభ రెసిస్టర్లు; సర్క్యూట్ రక్షణ నిరోధకాలు. ఎలివేటర్లు, పోర్ట్ మెషినరీ, రోలింగ్ మిల్లులు, క్రేన్లు, వించ్లు, ఇంజెక్షన్ మోల్డింగ్ మెషీన్లు, వైర్ డ్రాయింగ్ మెషీన్లు, సెంట్రిఫ్యూజ్లు, టెక్స్టైల్ మెషినరీలు, ప్రింటింగ్ మరియు డైయింగ్ పరికరాలు, స్టాకర్-రీక్లెయిమర్లు, పేపర్మేకింగ్ మెషినరీలు, స్టేజ్ పరికరాలు మరియు టెస్టింగ్ సిస్టమ్లు వంటి పరిశ్రమల్లోని పరికరాలలో విస్తృతంగా ఉపయోగించబడుతుంది.
| ఎలక్ట్రికల్ లక్షణాలు | పరీక్ష పరిస్థితులు | ప్రదర్శన |
| విద్యుద్వాహక వోల్టేజీని తట్టుకుంటుంది | 2500VAC / 50Hz / 60s | లీకేజ్ కరెంట్ ≤10mA |
| ఇన్సులేషన్ రెసిస్టెన్స్ | 1000VDC | ఇన్సులేషన్ నిరోధకత ≥100MΩ |
| స్వల్పకాల ఓవర్లోడ్ | 5సె కోసం 10× రేట్ పవర్ | కనిపించే నష్టం లేదు |
| లాంగ్-టర్మ్ లోడ్ లైఫ్ | సైక్లిక్ పవర్-ఆన్ పరీక్ష (10సె ఎనర్జిజ్డ్, 90సె ఆఫ్) | >9,000 గంటలు |
| స్థిరమైన-స్టేట్ డ్యాంప్ హీట్ | 40°C ±2°C, 90%–95% RH, 100గం | ΔR ≤ ±(1%R + 0.05Ω) |
| వేగవంతమైన ఉష్ణోగ్రత మార్పు | -55°C, 55°C, 155°C, ప్రతి ఉష్ణోగ్రత వద్ద 15 నిమిషాలు, 5 చక్రాలు | ΔR ≤ ±(2%R + 0.05Ω) |
| వేడి నిరోధకత | 350°C / 2గం | స్పష్టమైన రంగు మారడం లేదా నష్టం లేదు |
| ఉష్ణోగ్రత గుణకం (TCR) | స్టాటిక్ రెసిస్టెన్స్తో పోలిస్తే రేట్ చేయబడిన లోడ్ కింద నిరోధం | ≤300 ppm/°C |
| ఫ్లేమ్ రెసిస్టెన్స్ | 5 నిమిషాలకు 10× రేటెడ్ పవర్ | ఓపెన్ జ్వాల లేకుండా రెడ్-హాట్ |
| యాంత్రిక లక్షణాలు | పరీక్ష పరిస్థితులు | ప్రదర్శన |
| టెర్మినల్ బలం | 45N / 30సె | విశృంఖలత్వం లేదా కనిపించే నష్టం లేదు |
| వైబ్రేషన్ రెసిస్టెన్స్ | 5–200Hz, 1g, 98m/s² | బాహ్య నిర్మాణానికి కనిపించే నష్టం లేదు |
| టంకం వేడికి నిరోధకత | లీడ్ టెర్మినల్స్ 350±5℃ సోల్డర్లో 3సె | ΔR ≤ ±(1%R + 0.05Ω); కనిపించే బాహ్య నష్టం లేదు, గుర్తులు స్పష్టంగా ఉంటాయి |
| సోల్డరబిలిటీ | టెర్మినల్స్ 235±5℃ టంకములో 5సె | టెర్మినల్ ఉపరితలంపై సోల్డర్ కవరేజ్ ≥95% |
| పోలిక ప్రమాణాలు | ముడతలుగల నిరోధకం | సంప్రదాయ కార్బన్ ఫిల్మ్ / మెటల్ ఫిల్మ్ రెసిస్టర్ |
| పవర్ హ్యాండ్లింగ్ | అధిక-శక్తి అనువర్తనాల కోసం రూపొందించబడింది, 50W–10kW; స్వల్పకాలిక ఓవర్లోడ్ల కోసం 10× రేటెడ్ శక్తిని తట్టుకుంటుంది | సాధారణంగా 0.1–20W; ఓవర్లోడ్ పరిస్థితులలో సులభంగా దెబ్బతింటుంది |
| ఉష్ణోగ్రత నిరోధకత & సేవా జీవితం | 350 ° C వరకు ఉష్ణోగ్రతను తట్టుకుంటుంది; చక్రీయ సేవ జీవితం 9,000 గంటలు మించిపోయింది | తక్కువ ఉష్ణ నిరోధకత; రెసిస్టివ్ ఫిల్మ్ ఎక్కువ కాలం అధిక ఉష్ణోగ్రతల కింద వృద్ధాప్యం మరియు పై తొక్క ఉంటుంది |
| ప్రస్తుత సామర్థ్యం | అధిక-కరెంట్ అప్లికేషన్లు, మోటారు బ్రేకింగ్, రీజెనరేటివ్ డిశ్చార్జ్ మరియు లోడ్ డంపింగ్కు అనుకూలం | ప్రధానంగా తక్కువ-కరెంట్ PCB సిగ్నల్ సర్క్యూట్ల కోసం రూపొందించబడింది |
| ఇండక్టెన్స్ లక్షణాలు | ప్రామాణిక నమూనాలు అధిక ఇండక్టెన్స్ కలిగి ఉంటాయి; నాన్-ఇండక్టివ్ ముడతలు పెట్టిన సంస్కరణలు అందుబాటులో ఉన్నాయి | చాలా తక్కువ ఇండక్టెన్స్తో కాయిల్-ఫ్రీ డిజైన్, హై-ఫ్రీక్వెన్సీ తక్కువ-పవర్ సర్క్యూట్లకు అనుకూలం |
| పర్యావరణ మన్నిక | స్టెయిన్లెస్ స్టీల్ టెర్మినల్స్తో సిరామిక్ కోర్ అద్భుతమైన కంపనం మరియు షాక్ నిరోధకతను అందిస్తుంది | సన్నని-పొర నిర్మాణం బలహీనమైన సంశ్లేషణను కలిగి ఉంటుంది మరియు కంపనం-ప్రేరిత వైఫల్యానికి ఎక్కువ అవకాశం ఉంది |
| ఖర్చు సామర్థ్యం | అధిక-శక్తి అనువర్తనాల కోసం అధిక ఖర్చుతో కూడుకున్నది; తక్కువ-శక్తి రేటింగ్ల కోసం అధిక ధర | తక్కువ-శక్తి అనువర్తనాలకు తక్కువ ధర; అధిక శక్తి అవసరాలకు ఖరీదైనది మరియు తక్కువ ఆచరణాత్మకమైనది |
Q1: నేను తగిన పవర్ రేటింగ్తో రెసిస్టర్ను ఎలా ఎంచుకోవాలి?
A: సర్క్యూట్లో వాస్తవ విద్యుత్ వినియోగం కంటే 1.5 నుండి 2 రెట్లు రేట్ చేయబడిన శక్తితో రెసిస్టర్ను ఎంచుకోండి. అలాగే, పరిసర ఉష్ణోగ్రత కారణంగా శక్తిని తగ్గించడాన్ని పరిగణించండి; అధిక-ఉష్ణోగ్రత వాతావరణాలకు అధిక శక్తి రేటింగ్ అవసరం.
Q2: రెసిస్టర్ ఉపరితల ఉష్ణోగ్రత చాలా ఎక్కువగా ఉండటం సాధారణమా?
A: DUFEW ముడతలుగల రెసిస్టర్లు ఆపరేషన్ సమయంలో విద్యుత్ శక్తిని వేడిగా మారుస్తాయి, కాబట్టి అధిక ఉపరితల ఉష్ణోగ్రత సాధారణం. ఇన్స్టాలేషన్ ప్రదేశం బాగా వెంటిలేషన్ చేయబడిందని మరియు మండే పదార్థాలు లేకుండా ఉండేలా చూసుకోండి. ఉష్ణోగ్రత అసాధారణంగా ఎక్కువగా ఉంటే, ఓవర్లోడ్ లేదా తక్కువ పవర్ రేటింగ్ ఎంపిక కోసం తనిఖీ చేయండి.
Q3: రెసిస్టర్ల కోసం సిఫార్సు చేయబడిన ఇన్స్టాలేషన్ పద్ధతి ఏమిటి?
A: ఉత్పత్తి క్షితిజ సమాంతర లేదా నిలువు సంస్థాపనకు మద్దతు ఇస్తుంది; సహజ ప్రసరణ శీతలీకరణను సులభతరం చేయడానికి క్షితిజ సమాంతర మౌంటుకు ప్రాధాన్యత ఇవ్వబడుతుంది. రెసిస్టర్ బాడీ చుట్టూ తగినంత క్లియరెన్స్ ఉండేలా చూసుకోండి (సాధారణంగా కనీసం రెసిస్టర్ యొక్క వ్యాసం) మరియు క్యాబినెట్ గోడలు లేదా ఇతర వేడి-ఉత్పత్తి భాగాలకు వ్యతిరేకంగా ఫ్లష్ను మౌంట్ చేయకుండా ఉండండి. బహుళ రెసిస్టర్లు పక్కపక్కనే వ్యవస్థాపించబడితే, వాటి మధ్య అంతరం కనీసం 50 మిమీ ఉండాలి.
Q4: CRR సిరీస్ కోసం రెసిస్టెన్స్ టాలరెన్స్ గ్రేడ్లు ఏమిటి మరియు నేను ఎలా ఎంచుకోవాలి?
A: DUFEW CRR సిరీస్ మూడు టాలరెన్స్ గ్రేడ్లను అందిస్తుంది: క్లాస్ K (±10%), క్లాస్ J (±5%) మరియు క్లాస్ H (±3%). తరగతి J (±5%) సాధారణంగా పారిశ్రామిక బ్రేకింగ్ మరియు లోడ్ అప్లికేషన్లకు సరిపోతుంది; ఖచ్చితమైన కొలత లేదా నమూనా సర్క్యూట్ల కోసం, అధిక ఖచ్చితత్వం కోసం క్లాస్ H (±3%) సిఫార్సు చేయబడింది.
