విభిన్న అప్లికేషన్ అవసరాలకు అనుగుణంగా పూర్తి అనుకూలీకరణ ఎంపికలతో మేము రెసిస్టర్లు, బ్రేకింగ్ యూనిట్లు, రియాక్టర్లు, పవర్ ఫిల్టర్లు మరియు ట్రాన్స్ఫార్మర్లతో సహా సమగ్ర పోర్ట్ఫోలియోను అందిస్తున్నాము.

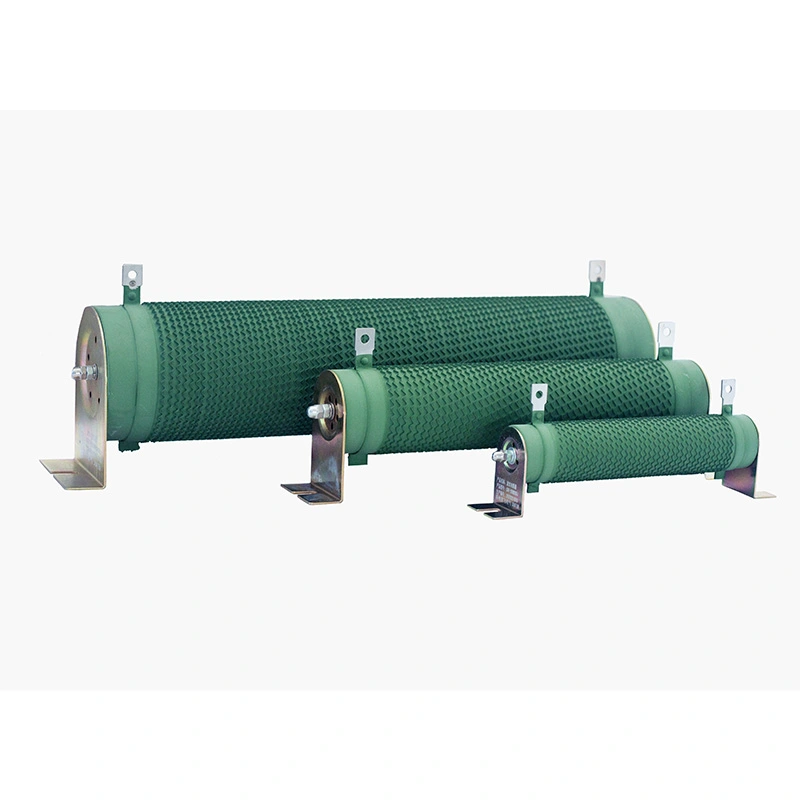

DUFEW CRR సిరీస్ నాన్-ఇండక్టివ్ ముడతలుగల రెసిస్టర్ అనేది మీడియం మరియు హై-ఫ్రీక్వెన్సీ పల్స్ సర్క్యూట్ల కోసం ప్రత్యేకంగా ఆప్టిమైజ్ చేయబడిన అధిక-పవర్ పాసివ్ ఎనర్జీ డిస్సిపేషన్ రెసిస్టర్. ప్రత్యేకమైన నిలువు ముడతలుగల ఫ్లాట్-రిబ్బన్ నాన్-ఇండక్టివ్ వైండింగ్ స్ట్రక్చర్ను కలిగి ఉన్న ఈ ఉత్పత్తి 50W నుండి 10kW వరకు పవర్ రేటింగ్లు, 0.01Ω నుండి 1kΩ వరకు రెసిస్టెన్స్ విలువలు, మూడు రెసిస్టెన్స్ టాలరెన్స్ ఆప్షన్లు మరియు గరిష్టంగా 1200V ఆపరేటింగ్ వోల్టేజీని అందిస్తుంది.
అద్భుతమైన పల్స్ ఓవర్లోడ్ సామర్థ్యం మరియు స్థిరమైన ఉష్ణ పనితీరుతో రూపొందించబడింది, ఇది శక్తి వెదజల్లడం, కరెంట్ సెన్సింగ్, బ్రేకింగ్, సర్జ్ సప్రెషన్ మరియు ప్రపంచవ్యాప్తంగా పునరుత్పాదక ఇంధన వ్యవస్థలు, పారిశ్రామిక ఆటోమేషన్ మరియు ప్రయోగశాల పరీక్షా పరికరాలలో లోడ్ టెస్టింగ్ కోసం విస్తృతంగా ఉపయోగించబడుతుంది.
| మోడల్ కోడ్ | అర్థం | వివరణ |
| CRR | సిరీస్ | నాన్-ఇండక్టివ్ ముడతలుగల రెసిస్టర్ |
| 2500W | రేట్ చేయబడిన శక్తి | 2500W |
| 54.4R | రేట్ రెసిస్టెన్స్ | 54.4Ω |
| J | రెసిస్టెన్స్ టాలరెన్స్ | J = ±5% (ఐచ్ఛికం: K = ±10%, H = ±3%) |
| పరామితి | స్పెసిఫికేషన్ |
| శక్తి పరిధి | 50W–10kW |
| ఆపరేటింగ్ వోల్టేజ్ | ≤1200V |
| ప్రతిఘటన పరిధి | 0.01Ω–1kΩ |
| రెసిస్టెన్స్ టాలరెన్స్ | ±3% / ±5% / ±10% |
| రక్షణ రేటింగ్ | IP00 |
| ఉష్ణోగ్రత గుణకం (TCR) | ≤300 ppm/°C |
| ఫ్లేమ్ రిటార్డెంట్ రేటింగ్ | UL 94V-2 |
| వర్తింపు ప్రమాణం | GB/T 5792 |
వన్-పీస్ హై-అల్యూమినా ఇన్సులేటింగ్ సిరామిక్ నుండి తయారు చేయబడిన, హాలో కోర్ సమర్థవంతమైన ఉష్ణ వెదజల్లడానికి అంతర్గత ఉష్ణప్రసరణ వాయు ఛానెల్ని కలిగి ఉంటుంది. ఇది అద్భుతమైన కంపన నిరోధకతను అందిస్తుంది మరియు 350 ° C వరకు ఉష్ణోగ్రతల వద్ద స్థిరమైన ఇన్సులేషన్ పనితీరును నిర్వహిస్తుంది. సిరామిక్ నిర్మాణం పగుళ్లు లేకుండా పునరావృతమయ్యే అధిక మరియు తక్కువ-ఉష్ణోగ్రత సైక్లింగ్ను తట్టుకుంటుంది.
ఫ్లాట్ అల్లాయ్ రిబ్బన్ నిరంతర ముడతలుగల ప్రొఫైల్లో ఖచ్చితత్వంతో స్టాంప్ చేయబడింది, ఇది అనూహ్యంగా తక్కువ ఉష్ణోగ్రత గుణకం నిరోధకత (TCR)ని అందిస్తుంది. విభిన్న అనువర్తనాలకు సరిపోయేలా రెండు మిశ్రమ పదార్థాలు అందుబాటులో ఉన్నాయి: నిరంతర అధిక-పవర్ బ్రేకింగ్ మరియు శక్తి వెదజల్లడానికి నికెల్-క్రోమియం (Ni-Cr), మరియు ఖచ్చితమైన తక్కువ-కరెంట్ సెన్సింగ్ సర్క్యూట్ల కోసం కాన్స్టాన్టన్.
ఎండ్ క్లాంప్లు, టెర్మినల్ పోస్ట్లు మరియు మౌంటింగ్ బ్రాకెట్లు మందమైన స్టెయిన్లెస్ స్టీల్తో పాసివేటెడ్ యాంటీ తుప్పు ముగింపుతో తయారు చేయబడ్డాయి. అసెంబ్లీ వదులుకోకుండా 45N టెర్మినల్ పుల్ టెస్ట్లో ఉత్తీర్ణత సాధిస్తుంది, టంకం వేడికి అద్భుతమైన ప్రతిఘటనను అందిస్తుంది మరియు ఆక్సీకరణ వల్ల కలిగే కాంటాక్ట్ హీటింగ్ను తగ్గిస్తుంది.
డ్యూయల్-వైర్ రివర్స్ నాన్-ఇండక్టివ్ వైండింగ్ టెక్నిక్ని ఉపయోగించి, సమానమైన సిరీస్ ఇండక్టెన్స్ (ESL) సాధారణంగా 10nH కంటే తక్కువగా నియంత్రించబడుతుంది, దీని వలన 100kHz వరకు ఫ్రీక్వెన్సీలలో పనిచేసే హై-ఫ్రీక్వెన్సీ స్విచింగ్ సర్క్యూట్లకు రెసిస్టర్ అనుకూలంగా ఉంటుంది.
●అత్యంత తక్కువ ఇండక్టెన్స్ - రివర్స్ నాన్-ఇండక్టివ్ వైండింగ్తో కలిపిన ముడతలుగల నిర్మాణం స్వీయ-ఇండక్టెన్స్ను సమర్థవంతంగా తొలగిస్తుంది, అధిక-ఫ్రీక్వెన్సీ ఆసిలేషన్ మరియు వోల్టేజ్ స్పైక్లను అణిచివేస్తుంది మరియు పవర్ సెమీకండక్టర్ పరికరాలను రక్షిస్తుంది.
●అద్భుతమైన వేడి వెదజల్లడం - నిలువు ముడతలుగల డిజైన్ శీతలీకరణ ఉపరితల వైశాల్యాన్ని పెంచుతుంది, అయితే సిరామిక్ కోర్ సమర్థవంతమైన ఉష్ణ వాహకతను అందిస్తుంది, అధిక శక్తి సాంద్రత మరియు తక్కువ ఉష్ణోగ్రత పెరుగుదలను అనుమతిస్తుంది.
●అత్యుత్తమ ఓవర్లోడ్ సామర్థ్యం - కనిపించే నష్టం లేకుండా 5 సెకన్ల పాటు 10× రేటెడ్ శక్తిని తట్టుకుంటుంది, బ్రేకింగ్ మరియు సర్జ్ అబ్జార్ప్షన్ అప్లికేషన్లకు ఇది అనువైనది.
●దీర్ఘ సేవా జీవితం - వృద్ధాప్య-నిరోధక పూత మరియు వికృతీకరణ-రహిత సిరామిక్ కోర్తో చక్రీయ లోడ్ జీవితం 9,000 గంటలు (10సె ఉత్సర్గ / 90 సెకన్ల విరామం) మించిపోయింది.
●పర్యావరణ అనుకూలమైనది - అకర్బన పర్యావరణ అనుకూల పూత పొగను, విష వాయువులను ఉత్పత్తి చేయదు మరియు RoHS మరియు UL భద్రతా అవసరాలకు అనుగుణంగా ఉంటుంది.
●ఫ్లెక్సిబుల్ అనుకూలీకరణ – రెసిస్టెన్స్ వాల్యూ, పవర్ రేటింగ్, కొలతలు, టెర్మినల్ ఓరియంటేషన్ మరియు మౌంటు బ్రాకెట్లు అన్నీ డ్రాయింగ్లు లేదా స్పెసిఫికేషన్ల ప్రకారం అనుకూలీకరించబడతాయి.
ఎనర్జీ స్టోరేజ్ కన్వర్టర్లు, ఫోటోవోల్టాయిక్ ఇన్వర్టర్లు, విండ్ టర్బైన్ పిచ్ కంట్రోల్ సిస్టమ్స్, బ్యాటరీ ప్యాక్ ఏజింగ్ టెస్ట్ లోడ్లు, DC ఫాస్ట్ ఛార్జింగ్ ప్రీ-ఛార్జ్ మరియు డిశ్చార్జ్ రెసిస్టర్లు.
మీడియం మరియు హై-ఫ్రీక్వెన్సీ వేరియబుల్ ఫ్రీక్వెన్సీ డ్రైవ్లు, సర్వో డ్రైవ్ రీజెనరేటివ్ బ్రేకింగ్, పోర్ట్ క్రేన్లు, ఎలివేటర్లు, రోలింగ్ మిల్లులు, వైర్ డ్రాయింగ్ మెషీన్లు మరియు టెక్స్టైల్ పరికరాలు, ఎనర్జీ డిస్సిపేషన్ సిస్టమ్స్.
హై-ఫ్రీక్వెన్సీ పవర్ లోడ్ బ్యాంక్లు, పల్స్ సిగ్నల్ టెస్ట్ బెంచ్లు, పవర్ సప్లై ఏజింగ్ సిస్టమ్స్, ప్రిసిషన్ కరెంట్ సెన్సింగ్, స్నబ్బర్ మరియు డంపింగ్ రెసిస్టర్లు.
CNC వైర్-కట్ EDM మెషీన్లు, ఆర్క్ వెల్డింగ్ పరికరాలు, స్టేజ్ లిఫ్టింగ్ మరియు లైటింగ్ సిస్టమ్లు, సెంట్రిఫ్యూజ్లు, పేపర్ మెషినరీ మరియు స్టాకర్-రీక్లెయిమర్లు.
హై-ఫ్రీక్వెన్సీ కరెంట్ లిమిటింగ్, మోటార్ స్టార్టింగ్ రెసిస్టర్లు, మీడియం-వోల్టేజ్ క్యాబినెట్ సర్జ్ ఎనర్జీ అబ్జార్ప్షన్.
పారిశ్రామిక వినియోగదారులు, పంపిణీదారులు మరియు OEM కస్టమర్లకు విశ్వసనీయమైన ఉత్పత్తులను మరియు సమగ్ర పరిష్కారాలను అందించడం, పవర్ ఎలక్ట్రానిక్ భాగాల తయారీ మరియు తయారీలో DUFEW ప్రత్యేకత కలిగి ఉంది.
మేము రెసిస్టర్లు, బ్రేకింగ్ యూనిట్లు, రియాక్టర్లు, ట్రాన్స్ఫార్మర్లు, ఫిల్టర్లు మరియు లోడ్ బ్యాంక్ సిస్టమ్లతో సహా పూర్తి స్థాయి పవర్ ఎలక్ట్రానిక్ ఉత్పత్తులను అందిస్తున్నాము, విభిన్న అప్లికేషన్ అవసరాల కోసం వన్-స్టాప్ సోర్సింగ్ను అందిస్తాము.
కఠినమైన ఉత్పాదక ప్రక్రియలు, ఆధునిక ఉత్పత్తి మార్గాలు మరియు కఠినమైన నాణ్యత నియంత్రణ స్థిరమైన ఉత్పత్తి పనితీరు, సుదీర్ఘ సేవా జీవితం మరియు నమ్మకమైన ఆపరేషన్ను నిర్ధారిస్తాయి.
మీ నిర్దిష్ట సాంకేతిక అవసరాలను తీర్చడానికి అనుకూలీకరించిన ప్రతిఘటన విలువలు, పవర్ రేటింగ్లు, కొలతలు, టెర్మినల్ కాన్ఫిగరేషన్లు మరియు మౌంటు ఎంపికలు అందుబాటులో ఉన్నాయి.
సమర్థవంతమైన ఉత్పత్తి నిర్వహణ మరియు ప్రతిస్పందించే సాంకేతిక మద్దతు లీడ్ టైమ్లను తగ్గించడంలో సహాయపడతాయి మరియు ఉత్పత్తి ఎంపిక నుండి అమ్మకాల తర్వాత సేవ వరకు నమ్మకమైన సహాయాన్ని అందిస్తాయి.
| లక్షణం | పరీక్ష పరిస్థితులు | ప్రదర్శన |
| విద్యుద్వాహక వోల్టేజీని తట్టుకుంటుంది | 2500VAC / 50Hz / 60s | లీకేజ్ కరెంట్ ≤10mA |
| ఇన్సులేషన్ రెసిస్టెన్స్ | 1000VDC | ≥100MΩ |
| స్వల్పకాల ఓవర్లోడ్ | 5సె కోసం 10× రేట్ పవర్ | కనిపించే నష్టం లేదు |
| లాంగ్-టర్మ్ లోడ్ లైఫ్ | సైక్లిక్ ఆపరేషన్ (10సె ఆన్ / 90సె ఆఫ్) | 9,000 గంటలు |
| స్థిరమైన-స్టేట్ డ్యాంప్ హీట్ | 40°C ±2°C, 90-95% RH, 100h | ΔR ≤ ±(1%R + 0.05Ω) |
| వేగవంతమైన ఉష్ణోగ్రత మార్పు | -55°C / 55°C / 155°C, ఒక్కొక్కటి 15 నిమిషాలు, 5 చక్రాలు | ΔR ≤ ±(2%R + 0.05Ω) |
| వేడి నిరోధకత | 350°C / 2గం | స్పష్టమైన రంగు మారడం లేదా నష్టం లేదు |
| ఉష్ణోగ్రత గుణకం | రేట్-లోడ్ రెసిస్టెన్స్ వర్సెస్ స్టాటిక్ రెసిస్టెన్స్ | <300 ppm/°C |
| ఫ్లేమ్ రెసిస్టెన్స్ | 5 నిమిషాలకు 10× రేటెడ్ పవర్ | ఓపెన్ జ్వాల లేకుండా రెడ్-హాట్ |
| లక్షణం | పరీక్ష పరిస్థితులు | ప్రదర్శన |
| టెర్మినల్ బలం | 45N / 30సె | విశృంఖలత్వం లేదా కనిపించే నష్టం లేదు |
| వైబ్రేషన్ రెసిస్టెన్స్ | 5–200Hz, 1g, 98m/s² | కనిపించే నిర్మాణ నష్టం లేదు |
| టంకం వేడికి నిరోధకత | టెర్మినల్స్ 350±5°C టంకములో 3సె | ΔR ≤ ±(1%R + 0.05Ω) |
| సోల్డరబిలిటీ | టెర్మినల్స్ 235 ± 5°C టంకములో 5 సెకన్ల పాటు ముంచబడతాయి | సోల్డర్ కవరేజ్ ≥95% |
| పోలిక అంశం | నాన్-ఇండక్టివ్ ముడతలుగల రెసిస్టర్ | సంప్రదాయ నిరోధకాలు (కార్బన్ ఫిల్మ్ / మెటల్ ఫిల్మ్ / స్టాండర్డ్ వైర్వౌండ్) |
| డిజైన్ ప్రయోజనం | హై-ఫ్రీక్వెన్సీ పల్స్, VFD బ్రేకింగ్ మరియు రీజెనరేటివ్ ఎనర్జీ డిస్సిపేషన్ కోసం ఆప్టిమైజ్ చేయబడింది | సాధారణ తక్కువ-సిగ్నల్ మరియు స్థిరమైన-శక్తి అనువర్తనాల కోసం రూపొందించబడింది |
| పరాన్నజీవి ఇండక్టెన్స్ సప్రెషన్ | రివర్స్ ఇంటర్లీవ్డ్ ముడతలు పెట్టిన వైండింగ్ ఇండక్టెన్స్ను సంప్రదాయ వైర్వౌండ్ రకాల్లో పదో వంతు కంటే తక్కువగా తగ్గిస్తుంది | క్రియాశీల ఇండక్టెన్స్ అణచివేత లేదు; ప్రామాణిక వైర్వౌండ్ డిజైన్లు అధిక పరాన్నజీవి ఇండక్టెన్స్ను కలిగి ఉంటాయి |
| పల్స్ ప్రతిస్పందన | కనిష్ట వోల్టేజ్ టైలింగ్తో వేగవంతమైన పల్స్ ప్రతిస్పందన | గుర్తించదగిన ప్రేరక శక్తి నిల్వ మరియు వోల్టేజ్ టైలింగ్ |
| హార్మోనిక్ & స్పైక్ సప్రెషన్ | హార్మోనిక్ జోక్యం మరియు వోల్టేజ్ స్పైక్లను గణనీయంగా తగ్గిస్తుంది | అధిక ఇండక్టెన్స్ పల్స్ స్పైక్లను మరియు సిగ్నల్ వక్రీకరణను పెంచుతుంది |
| థర్మల్ సైక్లింగ్ & వృద్ధాప్యం | ఏకరీతి ఉష్ణ ఒత్తిడి పంపిణీ; దీర్ఘకాలిక సైక్లింగ్ కింద నిరోధక డ్రిఫ్ట్ ≤1% | తరచుగా థర్మల్ సైక్లింగ్ కింద ఫిల్మ్ పీలింగ్ మరియు మితిమీరిన రెసిస్టెన్స్ డ్రిఫ్ట్ |
Q1: నాన్-ఇండక్టివ్ డిజైన్ పవర్ రేటింగ్ లేదా రెసిస్టెన్స్ ఖచ్చితత్వాన్ని ప్రభావితం చేస్తుందా?
A: No. నాన్-ఇండక్టివ్ వైండింగ్ పద్ధతి ప్రస్తుత మార్గం యొక్క అయస్కాంత క్షేత్ర పంపిణీని మాత్రమే మారుస్తుంది. ఇది అల్లాయ్ రిబ్బన్ యొక్క రెసిస్టివిటీ, హీట్ డిస్సిపేషన్ సామర్ధ్యం లేదా పవర్ కెపాసిటీని ప్రతికూలంగా ప్రభావితం చేయదు. రెసిస్టెన్స్ టాలరెన్స్ మరియు ఉష్ణోగ్రత గుణకం ప్రామాణిక వెర్షన్ వలెనే ఉంటాయి.
Q2: నాన్-ఇండక్టివ్ వెర్షన్ అవసరమా కాదా అని నేను ఎలా గుర్తించగలను?
A: మీ సర్క్యూట్ హై-ఫ్రీక్వెన్సీ PWM నియంత్రణను ఉపయోగిస్తుంటే, వేగవంతమైన IGBT స్విచింగ్ లేదా ఓవర్ వోల్టేజ్ రింగింగ్ మరియు వేవ్ఫార్మ్ డిస్టార్షన్ను అనుభవిస్తే, నాన్-ఇండక్టివ్ వెర్షన్ సిఫార్సు చేయబడింది. సాధారణ 50/60Hz బ్రేకింగ్ అనువర్తనాల కోసం, ఒక ప్రామాణిక ముడతలుగల నిరోధకం సాధారణంగా సరిపోతుంది.
Q3: ప్రత్యేక ప్రతిఘటన విలువలు లేదా కొలతలు అనుకూలీకరించవచ్చా?
జ: అవును. DUFEW 0.01Ω–1kΩ కంటే ఎక్కువ నిరోధక విలువలు, పవర్ రేటింగ్లు, సిరామిక్ ట్యూబ్ పొడవు మరియు వ్యాసం, టెర్మినల్ స్థానాలు మరియు మౌంటు బ్రాకెట్ కాన్ఫిగరేషన్లతో సహా పూర్తి అనుకూలీకరణను అందిస్తుంది. డ్రాయింగ్లు లేదా స్పెసిఫికేషన్ల ఆధారంగా నమూనాలను త్వరగా ఉత్పత్తి చేయవచ్చు.
Q4: దీర్ఘకాలిక ఉపయోగం తర్వాత ప్రతిఘటన డ్రిఫ్ట్ సహనం పరిధిని మించి ఉంటే ఏమి చేయాలి?
A: సుదీర్ఘమైన అధిక-ఉష్ణోగ్రత ఆక్సీకరణ, అధిక తేమ మరియు తరచుగా ఓవర్లోడ్లు మిశ్రమం రిబ్బన్ను దెబ్బతీస్తాయి. ఇన్సులేషన్ నిరోధకత 100MΩ కంటే తక్కువగా ఉంటే, భర్తీ సిఫార్సు చేయబడింది. క్యాబినెట్ వెంటిలేషన్ను మెరుగుపరచడం మరియు తగినంత శక్తి మార్జిన్తో రెసిస్టర్ను ఎంచుకోవడం వలన సేవా జీవితాన్ని గణనీయంగా పొడిగించవచ్చు.
మీకు ప్రామాణిక మోడల్ లేదా పూర్తిగా అనుకూలీకరించిన పరిష్కారం కావాలన్నా, DUFEW యొక్క ఇంజనీరింగ్ బృందం సహాయం చేయడానికి సిద్ధంగా ఉంది. వృత్తిపరమైన సిఫార్సులు మరియు వేగవంతమైన కొటేషన్ను స్వీకరించడానికి మీ డ్రాయింగ్లు లేదా సాంకేతిక వివరణలను మాకు పంపండి.
మేము మద్దతు ఇస్తున్నాము:
✔ OEM
✔ ODM
✔ కస్టమ్ నిరోధకత
✔ కస్టమ్ కొలతలు
✔ కస్టమ్ టెర్మినల్స్
✔ చిన్న ట్రయల్ ఆర్డర్లు
సాంకేతిక సంప్రదింపులు లేదా కొటేషన్ కోసం ఈరోజే DUFEW సంప్రదించండి.
