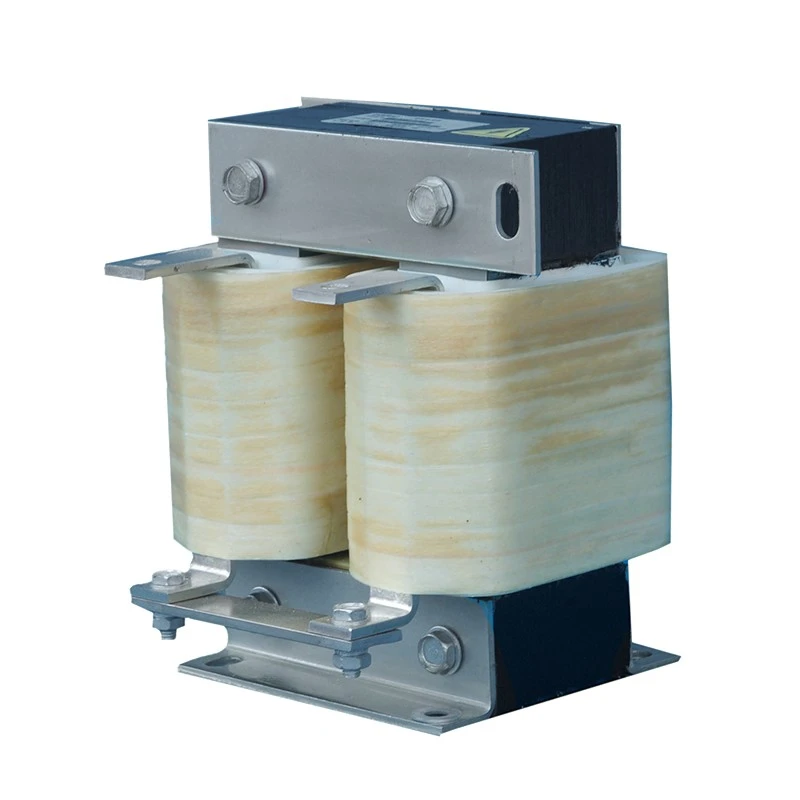

DC లింక్ రియాక్టర్

హై-పవర్ VFD మరియు పవర్ కన్వర్షన్ సిస్టమ్‌లలో, రెక్టిఫైయర్ దశ ఇన్వర్టర్ విభాగానికి సరఫరా చేయడానికి ముందు AC పవర్‌ను DC పవర్‌గా మారుస్తుంది. ఈ మార్పిడి ప్రక్రియలో, DC బస్ కరెంట్ సరిదిద్దే లక్షణాలు, లోడ్ హెచ్చుతగ్గులు మరియు పునరుత్పత్తి ఆపరేషన్ వల్ల కలిగే అలల భాగాలను కలిగి ఉండవచ్చు.

డ్యూఫ్ ఎలక్ట్రిక్ DC లింక్ రియాక్టర్ DC బస్ సర్క్యూట్ యొక్క రెక్టిఫైయర్ మరియు ఇన్వర్టర్ విభాగాల మధ్య సిరీస్‌లో ఇన్‌స్టాల్ చేయబడింది. ప్రేరక శక్తి నిల్వను అందించడం ద్వారా, ఇది ప్రస్తుత వైవిధ్యాన్ని సున్నితంగా చేస్తుంది, నిరంతర DC కరెంట్ ప్రవాహాన్ని నిర్వహిస్తుంది మరియు DC కెపాసిటర్లు మరియు పవర్ సెమీకండక్టర్ పరికరాలపై విద్యుత్ ఒత్తిడిని తగ్గిస్తుంది.

సాంప్రదాయ AC రియాక్టర్ల వలె కాకుండా, ఇది ప్రత్యేకంగా నిరంతర DC కరెంట్ ఆపరేషన్ కోసం రూపొందించబడింది. సెగ్మెంటెడ్ ఎయిర్-గ్యాప్ మాగ్నెటిక్ స్ట్రక్చర్ DC బయాస్ రెసిస్టెన్స్‌ను మెరుగుపరుస్తుంది, అయస్కాంత సంతృప్త ప్రమాదాన్ని తగ్గిస్తుంది మరియు దీర్ఘకాలిక పారిశ్రామిక ఆపరేషన్ సమయంలో స్థిరమైన ఇండక్టెన్స్ పనితీరును నిర్వహిస్తుంది.

నమ్మకమైన థర్మల్ పనితీరు, ఇన్సులేషన్ బలం మరియు యాంత్రిక స్థిరత్వాన్ని సాధించడానికి Dufew తక్కువ-లాస్ కోల్డ్ రోల్డ్ సిలికాన్ స్టీల్ కోర్‌లు, క్లాస్ F ఇన్సులేషన్ సిస్టమ్‌లు, ప్రెసిషన్ వైండింగ్ ప్రక్రియలు మరియు వాక్యూమ్ ఇంప్రెగ్నేషన్ టెక్నాలజీని ఉపయోగిస్తుంది.

DC లింక్ రియాక్టర్ సిస్టమ్ విశ్వసనీయతను ఎలా మెరుగుపరుస్తుంది

1. DC కరెంట్ అలలను తగ్గించండి మరియు బస్ స్థిరత్వాన్ని మెరుగుపరచండి

AC-DC మార్పిడి సమయంలో, రెక్టిఫైయర్ దశ నుండి వోల్టేజ్ హెచ్చుతగ్గులు DC బస్‌లో అలల కరెంట్‌ను ప్రవేశపెడతాయి. రియాక్టర్ DC కరెంట్ వేవ్‌ఫారమ్‌ను సున్నితంగా చేస్తుంది, అలల భాగాలను తగ్గిస్తుంది మరియు DC బస్ కెపాసిటర్‌లపై ఒత్తిడిని తగ్గించడంలో సహాయపడేటప్పుడు ఇన్వర్టర్ ఇన్‌పుట్ స్థిరత్వాన్ని మెరుగుపరుస్తుంది. స్థిరమైన DC శక్తి సరఫరా అవసరమయ్యే అధిక-పవర్ డ్రైవ్ సిస్టమ్‌లకు ఇది ప్రత్యేకంగా ప్రయోజనకరంగా ఉంటుంది.

2. నిరంతర DC ప్రస్తుత ప్రవాహాన్ని నిర్వహించండి

హెచ్చుతగ్గుల లోడ్లు లేదా అస్థిర శక్తి పరిస్థితులతో అప్లికేషన్లలో, అధిక కరెంట్ పల్సేషన్ ఇన్వర్టర్ ఆపరేషన్‌ను ప్రభావితం చేస్తుంది. కరెంట్ నిలిపివేతను తగ్గించడం మరియు మరింత నిరంతర రెక్టిఫైయర్ కరెంట్‌ను నిర్వహించడం ద్వారా, రియాక్టర్ స్థిరమైన ఇన్వర్టర్ స్విచింగ్‌కు మద్దతు ఇస్తుంది మరియు డైనమిక్ ఆపరేషన్ సమయంలో అసాధారణ ఆపరేటింగ్ పరిస్థితులను తగ్గించడంలో సహాయపడుతుంది.

3. DC బస్ కెపాసిటర్లు మరియు పవర్ కాంపోనెంట్‌లను రక్షించండి

అధిక అలల కరెంట్ DC కెపాసిటర్ వృద్ధాప్యాన్ని వేగవంతం చేస్తుంది మరియు పవర్ భాగాలపై ఉష్ణ ఒత్తిడిని పెంచుతుంది. ఆప్టిమైజ్ చేయబడిన డిజైన్ ప్రస్తుత పల్సేషన్‌ను పరిమితం చేస్తుంది మరియు కెపాసిటర్‌లపై అలల ఒత్తిడిని తగ్గిస్తుంది, DC బస్ భాగాల విశ్వసనీయతను మెరుగుపరచడంలో సహాయపడుతుంది మరియు మొత్తం డ్రైవ్ సిస్టమ్ యొక్క సేవా జీవితాన్ని పొడిగిస్తుంది.

4. ఇన్‌పుట్ పవర్ ఫ్యాక్టర్ పనితీరును మెరుగుపరచండి

DC ప్రస్తుత లక్షణాలను సున్నితంగా చేయడం ద్వారా, రియాక్టర్ కన్వర్టర్ సిస్టమ్ యొక్క విద్యుత్ పనితీరును మెరుగుపరుస్తుంది. తగ్గిన కరెంట్ వక్రీకరణ మెరుగైన శక్తి వినియోగానికి మరియు అధిక-శక్తి విద్యుత్ వ్యవస్థలతో మెరుగైన అనుకూలతకు దోహదం చేస్తుంది.

కోర్ స్ట్రక్చరల్ డిజైన్ ఫీచర్లు

DC బయాస్ రెసిస్టెన్స్ కోసం సెగ్మెంటెడ్ ఎయిర్-గ్యాప్ కోర్ డిజైన్

నిరంతర DC కరెంట్ ఏకదిశాత్మక అయస్కాంత క్షేత్రాన్ని ఉత్పత్తి చేస్తుంది, ఇది సంప్రదాయ అయస్కాంత కోర్లను సంతృప్తతను చేరేలా చేస్తుంది. స్థిరమైన ఇండక్టెన్స్ మరియు ఎఫెక్టివ్ కరెంట్ స్మూటింగ్ పనితీరును కొనసాగిస్తూనే DC సంతృప్త ప్రమాదాన్ని తగ్గించడానికి డ్యూఫ్యూ సెగ్మెంటెడ్ ఎయిర్-గ్యాప్ కోర్ స్ట్రక్చర్‌ను అవలంబించింది. ఈ డిజైన్ నిరంతర DC లోడ్ల క్రింద నమ్మకమైన ఆపరేషన్‌కు మద్దతు ఇస్తుంది.

తక్కువ-లాస్ వైండింగ్ నిర్మాణం

వైండింగ్ నిర్మాణం అధిక-కరెంట్ DC ఆపరేషన్ కోసం ఆప్టిమైజ్ చేయబడింది, స్థిరమైన విద్యుత్ పనితీరు మరియు సమర్థవంతమైన ఉష్ణ నిర్వహణను కొనసాగిస్తూ DC నిరోధక నష్టం మరియు ఉష్ణోగ్రత పెరుగుదలను తగ్గించడంలో సహాయపడుతుంది. అధిక-ప్రస్తుత అనువర్తనాల కోసం, మొత్తం పరిమాణాన్ని తగ్గించడానికి మరియు వేడి వెదజల్లడాన్ని మెరుగుపరచడానికి రేకు వైండింగ్ నిర్మాణాలను కూడా అందించవచ్చు.

వాక్యూమ్ ఇంప్రెగ్నేషన్ ఇన్సులేషన్ సిస్టమ్

వాక్యూమ్ ఇంప్రెగ్నేషన్ ప్రక్రియ ఇన్సులేషన్ వ్యవస్థను బలపరుస్తుంది మరియు తేమ నిరోధకత, యాంత్రిక బలం మరియు కంపన నిరోధకతను మెరుగుపరుస్తుంది. ఆప్టిమైజ్ చేయబడిన స్ట్రక్చరల్ డిజైన్‌తో కలిపి, ఇది ప్రామాణిక పరీక్ష పరిస్థితులలో తక్కువ విద్యుదయస్కాంత కంపనం మరియు శబ్దం స్థాయి ≤65dBని నిర్వహిస్తూ విశ్వసనీయమైన దీర్ఘకాలిక ఆపరేషన్‌కు మద్దతు ఇస్తుంది.

సాధారణ అప్లికేషన్లు

సిఫార్సు చేయబడిన ఎంపిక షరతులు

DC లింక్ రియాక్టర్ ఎప్పుడు సిఫార్సు చేయబడింది:

సాంకేతిక లక్షణాలు

మోడల్ సంఖ్య వివరణ

ఉదాహరణ: CDL-600-0600-EIDA

DC లింక్ రియాక్టర్ vs AC రియాక్టర్

తయారీ సామర్థ్యం & నాణ్యత హామీ

రియాక్టర్లు, బ్రేకింగ్ రెసిస్టర్‌లు, ట్రాన్స్‌ఫార్మర్లు మరియు కస్టమైజ్డ్ ఎలక్ట్రికల్ సొల్యూషన్‌లతో సహా పవర్ ఎలక్ట్రానిక్స్ కాంపోనెంట్‌లను తయారు చేయడంలో డ్యూఫ్ ఎలక్ట్రిక్ ప్రత్యేకత కలిగి ఉంది.

డ్యూఫ్యూ యొక్క తయారీ ప్రక్రియ మాగ్నెటిక్ కోర్ ప్రాసెసింగ్, ప్రెసిషన్ వైండింగ్, వాక్యూమ్ ఇంప్రెగ్నేషన్, హై-టెంపరేచర్ క్యూరింగ్ మరియు ఎలక్ట్రికల్ పెర్ఫార్మెన్స్ టెస్టింగ్‌లను కవర్ చేస్తుంది. ప్రతి దశ స్థిరమైన విద్యుత్ లక్షణాలు మరియు విశ్వసనీయ ఉత్పత్తి నాణ్యతను నిర్వహించడానికి నియంత్రించబడుతుంది.

నాణ్యమైన తనిఖీ ఇన్సులేషన్ నిరోధకత, వోల్టేజ్, ఇండక్టెన్స్, ఉష్ణోగ్రత పెరుగుదల మరియు రూపాన్ని తట్టుకుంటుంది. ఈ పరీక్షలు రియాక్టర్ యొక్క విద్యుత్ పనితీరు, ఇన్సులేషన్ విశ్వసనీయత, ఉష్ణ లక్షణాలు మరియు మొత్తం తయారీ నాణ్యతను ధృవీకరిస్తాయి.

విభిన్న ప్రాజెక్ట్ అవసరాల కోసం, ఇంజినీరింగ్ కన్సల్టేషన్ మరియు టెక్నికల్ డాక్యుమెంటేషన్ సపోర్ట్‌తో పాటుగా డ్యూఫ్యూ OEM తయారీ మరియు అనుకూల విద్యుత్ డిజైన్‌ను అందిస్తుంది. ఇది నిర్దిష్ట విద్యుత్ పారామితులు, ఇన్‌స్టాలేషన్ పరిస్థితులు మరియు సిస్టమ్ అప్లికేషన్‌లకు ఉత్పత్తిని స్వీకరించడానికి అనుమతిస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

Q1: DC లింక్ రియాక్టర్ ఎక్కడ ఇన్‌స్టాల్ చేయబడింది?

VFD లేదా పవర్ కన్వర్షన్ సిస్టమ్ యొక్క రెక్టిఫైయర్ మరియు ఇన్వర్టర్ విభాగాల మధ్య DC బస్ సర్క్యూట్‌లో DC లింక్ రియాక్టర్ ఇన్‌స్టాల్ చేయబడింది. ఇది DC కరెంట్ హెచ్చుతగ్గులను సున్నితంగా చేయడానికి, అలల భాగాలను తగ్గించడానికి మరియు DC బస్ స్థిరత్వాన్ని మెరుగుపరచడంలో సహాయపడుతుంది.

Q2: ఈ ఉత్పత్తి మరియు AC రియాక్టర్ మధ్య తేడా ఏమిటి?

ప్రధాన వ్యత్యాసం అప్లికేషన్ సర్క్యూట్. హార్మోనిక్స్‌ను తగ్గించడానికి, ప్రస్తుత ప్రభావాన్ని పరిమితం చేయడానికి మరియు శక్తి నాణ్యతను మెరుగుపరచడానికి AC సర్క్యూట్‌లలో AC రియాక్టర్ ఉపయోగించబడుతుంది. ఈ ఉత్పత్తి DC బస్ అప్లికేషన్‌ల కోసం కరెంట్ అలలను సున్నితంగా చేయడానికి మరియు DC వైపు భాగాలను రక్షించడానికి రూపొందించబడింది.

Q3: ఈ ఉత్పత్తికి ఎయిర్-గ్యాప్ కోర్ డిజైన్ ఎందుకు అవసరం?

నిరంతర DC కరెంట్ కోర్‌లో అయస్కాంత పక్షపాతాన్ని సృష్టించగలదు. విభజించబడిన గాలి-గ్యాప్ నిర్మాణం అయస్కాంత సంతృప్తతను నిరోధించడానికి, స్థిరమైన ఇండక్టెన్స్‌ను నిర్వహించడానికి మరియు DC పరిస్థితులలో నమ్మకమైన ఆపరేషన్‌ను నిర్ధారించడంలో సహాయపడుతుంది.

Q4: వివిధ అప్లికేషన్‌ల కోసం డ్యూఫ్ స్పెసిఫికేషన్‌లను అనుకూలీకరించగలదా?

అవును. డ్యూఫ్యూ వివిధ సిస్టమ్ అవసరాలకు అనుగుణంగా వోల్టేజ్ రేటింగ్, కరెంట్ కెపాసిటీ, ఇండక్టెన్స్ వాల్యూ, వైండింగ్ మెటీరియల్, ఇన్‌స్టాలేషన్ స్ట్రక్చర్ మరియు మెకానికల్ కొలతలతో సహా అనుకూలీకరించిన పరిష్కారాలను అందిస్తుంది.
