విభిన్న అప్లికేషన్ అవసరాలకు అనుగుణంగా పూర్తి అనుకూలీకరణ ఎంపికలతో మేము రెసిస్టర్లు, బ్రేకింగ్ యూనిట్లు, రియాక్టర్లు, పవర్ ఫిల్టర్లు మరియు ట్రాన్స్ఫార్మర్లతో సహా సమగ్ర పోర్ట్ఫోలియోను అందిస్తున్నాము.

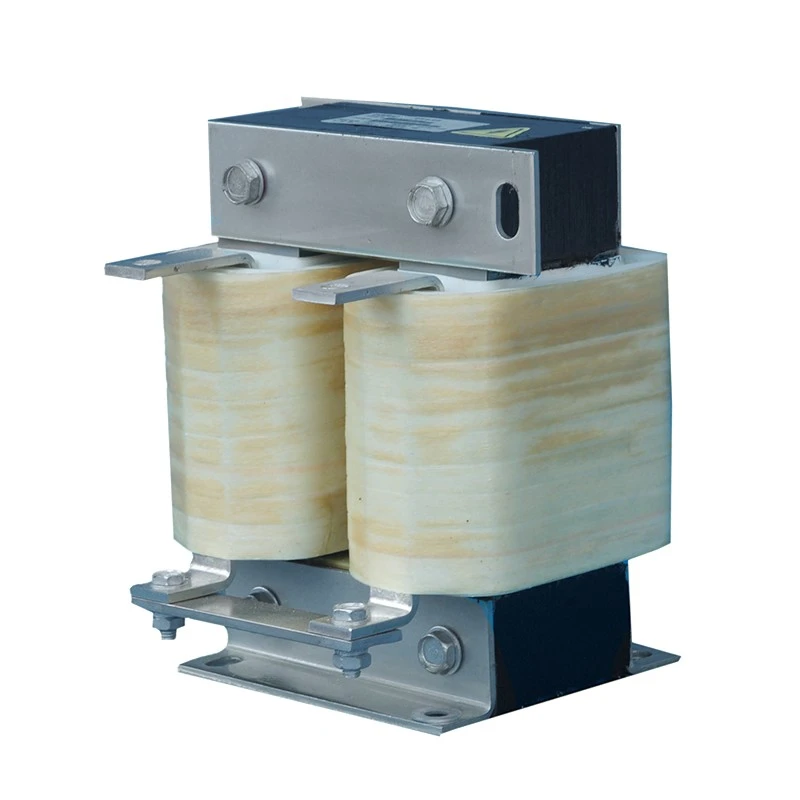

నిరంతర ఆపరేషన్ మరియు డైనమిక్ లోడ్ మార్పుల సమయంలో DC పవర్ స్టెబిలిటీని మెరుగుపరచడానికి వేరియబుల్ ఫ్రీక్వెన్సీ డ్రైవ్ సిస్టమ్స్ యొక్క ఇంటర్మీడియట్ DC బస్ సర్క్యూట్లో నిలువు DC లింక్ రియాక్టర్ ఇన్స్టాల్ చేయబడింది.
క్షితిజ సమాంతర తక్కువ ప్రొఫైల్ డిజైన్ల వలె కాకుండా, ఈ కాన్ఫిగరేషన్ నిలువుగా అమర్చబడిన కోర్ మరియు వైండింగ్ నిర్మాణం ద్వారా క్యాబినెట్ వెడల్పును తగ్గించడంపై దృష్టి పెడుతుంది. ఇరుకైన పాదముద్ర బహుళ డ్రైవ్ భాగాలను పక్కపక్కనే ఇన్స్టాల్ చేయడానికి అనుమతిస్తుంది, ఇది పరిమిత క్షితిజ సమాంతర స్థలంతో ప్రామాణిక విద్యుత్ క్యాబినెట్లకు అనుకూలంగా ఉంటుంది.
Dufew రియాక్టర్లు దీనితో తయారు చేయబడతాయి:
- తక్కువ-నష్టం కోల్డ్ రోల్డ్ సిలికాన్ స్టీల్ కోర్లు
- DC బయాస్-రెసిస్టెంట్ సెగ్మెంటెడ్ ఎయిర్-గ్యాప్ అయస్కాంత నిర్మాణాలు
- క్లాస్ F అధిక-ఉష్ణోగ్రత ఇన్సులేషన్ వ్యవస్థలు
- వాక్యూమ్ ఇంప్రెగ్నేషన్ చికిత్స
- రాగి లేదా అల్యూమినియం వైండింగ్ ఎంపికలు
ఆప్టిమైజ్ చేయబడిన నిలువు నిర్మాణం నమ్మకమైన ఇండక్టెన్స్ పనితీరు, సమర్థవంతమైన ఉష్ణ వెదజల్లడం మరియు పారిశ్రామిక నియంత్రణ వ్యవస్థలలో సౌకర్యవంతమైన ఏకీకరణను అందిస్తుంది.
అనేక పారిశ్రామిక నియంత్రణ క్యాబినెట్లకు అధిక సాంద్రత కలిగిన కాంపోనెంట్ ఇన్స్టాలేషన్ అవసరం అయితే కాంపాక్ట్ మొత్తం వెడల్పును కలిగి ఉంటుంది. నిలువు కాన్ఫిగరేషన్ క్షితిజ సమాంతర ఇన్స్టాలేషన్ స్థలాన్ని తగ్గిస్తుంది, డ్రైవ్ యూనిట్లను పక్కపక్కనే మరింత సమర్ధవంతంగా అమర్చడానికి అనుమతిస్తుంది మరియు అందుబాటులో ఉన్న క్యాబినెట్ లోతు మరియు ఎత్తును బాగా ఉపయోగించుకుంటుంది. వెడల్పు ప్రాథమిక స్థల పరిమితి ఉన్న VFD క్యాబినెట్లకు ఈ నిర్మాణం ప్రత్యేకంగా సరిపోతుంది.
నిలువు నిర్మాణం అనేక పారిశ్రామిక క్యాబినెట్ల సహజ వాయు ప్రవాహ దిశను అనుసరిస్తుంది, నిరంతర ఆపరేషన్ సమయంలో మరింత సమర్థవంతమైన ఉష్ణ తొలగింపు కోసం దిగువ నుండి పైకి వెంటిలేషన్ మార్గానికి మద్దతు ఇస్తుంది. స్థానిక ఉష్ణ సంచితాన్ని తగ్గించడం మరియు రేట్ చేయబడిన లోడ్ల క్రింద ఉష్ణ స్థిరత్వాన్ని నిర్వహించడం ద్వారా, డిజైన్ దీర్ఘకాలిక ఆపరేషన్ సమయంలో స్థిరమైన విద్యుత్ పనితీరును నిర్ధారించడంలో సహాయపడుతుంది.
త్వరణం, క్షీణత లేదా వేరియబుల్-లోడ్ ఆపరేషన్ సమయంలో, DC బస్ కరెంట్లో హెచ్చుతగ్గులు పవర్ భాగాలపై ఒత్తిడిని పెంచుతాయి. రియాక్టర్ కరెంట్ వైవిధ్యాన్ని సున్నితంగా చేయడంలో సహాయపడుతుంది మరియు అలల కరెంట్ యొక్క ప్రభావాన్ని తగ్గిస్తుంది, కెపాసిటర్లు మరియు ఇన్వర్టర్ భాగాలను రక్షించడంలో సహాయపడేటప్పుడు మరింత స్థిరమైన DC బస్ ఆపరేషన్కు మద్దతు ఇస్తుంది.
నిలువు నిర్మాణం ఆచరణాత్మక క్యాబినెట్ ఇన్స్టాలేషన్ కోసం ఆప్టిమైజ్ చేయబడింది, చిన్న క్షితిజ సమాంతర మౌంటు ఫుట్ప్రింట్, స్థిరమైన గాలి-గ్యాప్ పొజిషనింగ్ మరియు కాంపాక్ట్ టెర్మినల్ అమరిక. విశ్వసనీయమైన యాంత్రిక మద్దతు మొత్తం క్యాబినెట్ లేఅవుట్పై పరిమితులను తగ్గించేటప్పుడు పారిశ్రామిక పరికరాలలో మరింత సులభంగా ఏకీకృతం చేయడానికి కాంపోనెంట్ను అనుమతిస్తుంది.
నిలువుగా ఉంచబడిన అయస్కాంత నిర్మాణం అవసరమైన ఇండక్టెన్స్ పనితీరును కొనసాగిస్తూ ఆక్రమిత క్యాబినెట్ వెడల్పును తగ్గిస్తుంది. దీని ఇరుకైన ఇన్స్టాలేషన్ ప్రొఫైల్ అందుబాటులో ఉన్న క్యాబినెట్ స్థలాన్ని సమర్థవంతంగా ఉపయోగించుకుంటుంది మరియు అధిక సాంద్రత కలిగిన విద్యుత్ లేఅవుట్లకు బాగా సరిపోతుంది.
నిరంతర DC కరెంట్ అయస్కాంత పక్షపాతాన్ని సృష్టిస్తుంది మరియు సంతృప్త ప్రమాదాన్ని పెంచుతుంది. Dufew స్థిరమైన ఇండక్టెన్స్ను నిర్వహించడానికి మరియు అయస్కాంత సరళతను మెరుగుపరచడానికి విభజించబడిన గాలి-గ్యాప్ నిర్మాణాన్ని ఉపయోగిస్తుంది, సంతృప్త ప్రమాదాన్ని తగ్గించడంలో సహాయపడుతుంది మరియు నమ్మకమైన నిరంతర DC ఆపరేషన్కు మద్దతు ఇస్తుంది.
వేర్వేరు ప్రస్తుత రేటింగ్లకు వేర్వేరు కండక్టర్ పరిష్కారాలు అవసరం. రాగి మరియు అల్యూమినియం వైండింగ్లు అందుబాటులో ఉన్నాయి, అయితే రేకు వైండింగ్ను అధిక-కరెంట్ మోడల్లకు ఉపయోగించవచ్చు. ఆప్టిమైజ్ చేయబడిన వైండింగ్ నిర్మాణం విద్యుత్ నష్టాలను నియంత్రించడంలో మరియు స్థిరమైన దీర్ఘకాలిక పనితీరు కోసం ఉష్ణ వెదజల్లడాన్ని మెరుగుపరచడంలో సహాయపడుతుంది.
టెర్మినల్ లేఅవుట్ నిలువు క్యాబినెట్ ఇంటిగ్రేషన్ కోసం ప్రత్యేకంగా రూపొందించబడింది, క్షితిజ సమాంతర కేబుల్ రూటింగ్ కోసం అవసరమైన స్థలాన్ని తగ్గించేటప్పుడు ఎగువ బస్బార్ సిస్టమ్లతో సౌకర్యవంతమైన కనెక్షన్ను అనుమతిస్తుంది. ఇది క్లీనర్ వైరింగ్ అమరికకు దారి తీస్తుంది మరియు కాంపాక్ట్ కంట్రోల్ ప్యానెల్స్లో ఇన్స్టాలేషన్ను సులభతరం చేస్తుంది.
ఉదాహరణ: CDL-600-0600-EIDA
| కోడ్ | వివరణ |
|---|---|
| CDL | DC లింక్ రియాక్టర్ సిరీస్ |
| 600 | వోల్టేజ్ స్థాయి (600 = 690VDC) |
| 0600 | రేట్ చేయబడిన కరెంట్ (0600 = 600A, 2500 = 2500A) |
| EI | కోర్ స్ట్రక్చర్ (EI = త్రీ-ఫేజ్ కోర్, UI = సింగిల్-ఫేజ్ కోర్) |
| D/W | ఇన్స్టాలేషన్ స్ట్రక్చర్ (D = నిలువు, W = క్షితిజసమాంతర) |
| A/C | వైండింగ్ మెటీరియల్ (A = అల్యూమినియం, C = రాగి) |
| పరామితి | స్పెసిఫికేషన్ |
|---|---|
| ఉత్పత్తి రకం | నిలువు DC లింక్ రియాక్టర్ |
| అప్లికేషన్ | VFD DC బస్ సిస్టమ్స్ |
| రేట్ చేయబడిన వోల్టేజ్ | 220VAC / 380VAC / 690VAC / 1140VAC |
| రేటింగ్ కరెంట్ | 5A - 3800A |
| ఆపరేటింగ్ ఫ్రీక్వెన్సీ | 50Hz / 60Hz / 500Hz వరకు అనుకూలీకరించబడింది |
| వోల్టేజ్ డ్రాప్ | 0.5% / 1% / 2% / 4% |
| ఓవర్లోడ్ సామర్థ్యం | 60 సెకన్లకు 1.5× రేటెడ్ కరెంట్ |
| విద్యుద్వాహక బలం | 3000VAC / 50Hz / 5mA / 1నిమి |
| ఇన్సులేషన్ రెసిస్టెన్స్ | ≥100MΩ (1000VDC) |
| రక్షణ గ్రేడ్ | IP00 / IP20 |
| ఇన్సులేషన్ క్లాస్ | క్లాస్ F (155℃) |
| ఉష్ణోగ్రత తరగతి | T40 |
| ఫ్లేమ్ రిటార్డెంట్ గ్రేడ్ | UL94V-2 |
| శబ్దం స్థాయి | ≤65dB |
| సేవా జీవితం | ≥15 సంవత్సరాలు |
| ప్రమాణాలు | IEC289 / GB10229 / JB9644 |
| అప్లికేషన్ | ప్రధాన అవసరం |
|---|---|
| ప్రామాణిక VFD నియంత్రణ క్యాబినెట్లు | DC బస్సు స్థిరత్వాన్ని మెరుగుపరచండి |
| ఎలివేటర్ డ్రైవ్ సిస్టమ్స్ | తరచుగా త్వరణం చక్రాలకు మద్దతు ఇవ్వండి |
| క్రేన్ మరియు హాయిస్టింగ్ పరికరాలు | విశ్వసనీయ శక్తి మార్పిడిని నిర్వహించండి |
| సర్వో డ్రైవ్ సిస్టమ్స్ | అలల ప్రభావాన్ని తగ్గించండి |
| పారిశ్రామిక ఆటోమేషన్ పరికరాలు | క్యాబినెట్ స్పేస్ వినియోగాన్ని ఆప్టిమైజ్ చేయండి |
| ఇంజెక్షన్ అచ్చు యంత్రాలు | డ్రైవ్ సిస్టమ్ విశ్వసనీయతను మెరుగుపరచండి |
| టెస్టింగ్ సిస్టమ్స్ | స్థిరమైన DC విద్యుత్ సరఫరాను నిర్వహించండి |
| పోలిక | నిలువు DC లింక్ రియాక్టర్ | క్షితిజసమాంతర DC లింక్ రియాక్టర్ |
|---|---|---|
| నిర్మాణం | పొడవైన మరియు ఇరుకైన డిజైన్ | ఫ్లాట్ తక్కువ ప్రొఫైల్ డిజైన్ |
| ప్రధాన ప్రయోజనం | క్యాబినెట్ వెడల్పును ఆదా చేస్తుంది | క్యాబినెట్ ఎత్తును ఆదా చేస్తుంది |
| ఉత్తమ సంస్థాపన పరిస్థితి | పరిమిత వెడల్పు, తగినంత ఎత్తు | పరిమిత ఎత్తు, తగినంత లోతు |
| శీతలీకరణ పద్ధతి | నిలువు గాలి ప్రవాహ మార్గం | క్షితిజ సమాంతర వాయుప్రసరణ మార్గం |
| టెర్మినల్ లేఅవుట్ | టాప్ కనెక్షన్ | సైడ్ కనెక్షన్ |
| సాధారణ అప్లికేషన్ | ప్రామాణిక పారిశ్రామిక మంత్రివర్గాల | తక్కువ-ఎత్తు కాంపాక్ట్ క్యాబినెట్లు |
క్షితిజ సమాంతర స్థలం పరిమితంగా ఉన్న ఎలక్ట్రికల్ క్యాబినెట్లకు ఇది అనుకూలంగా ఉంటుంది, కానీ నిలువు క్లియరెన్స్ అందుబాటులో ఉంటుంది. ఇరుకైన నిర్మాణం ఇంజనీర్లు కాంపాక్ట్ అంతర్గత లేఅవుట్లను సాధించడంలో సహాయపడుతుంది.
నిలువు కాన్ఫిగరేషన్ క్యాబినెట్ వెడల్పును తగ్గించడంపై దృష్టి పెడుతుంది, అయితే క్షితిజ సమాంతర కాన్ఫిగరేషన్ పరిమిత క్యాబినెట్ ఎత్తుతో అనువర్తనాల కోసం అభివృద్ధి చేయబడింది.
విద్యుత్ పనితీరు మాగ్నెటిక్ డిజైన్, ఇండక్టెన్స్ విలువ మరియు రేటెడ్ కరెంట్పై ఆధారపడి ఉంటుంది. నిలువు నిర్మాణం ప్రధానంగా సంస్థాపన సౌలభ్యం మరియు క్యాబినెట్ ఏకీకరణను మెరుగుపరుస్తుంది.
అవును. ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా విద్యుత్ పారామితులు, కొలతలు, మౌంటు నిర్మాణాలు మరియు కండక్టర్ మెటీరియల్లతో సహా అనుకూలీకరించిన పరిష్కారాలకు Dufew మద్దతు ఇస్తుంది.
DC లింక్ రియాక్టర్లు, AC రియాక్టర్లు, బ్రేకింగ్ రెసిస్టర్లు, ట్రాన్స్ఫార్మర్లు మరియు సంబంధిత ఎలక్ట్రికల్ సొల్యూషన్లతో సహా కస్టమైజ్డ్ పవర్ ఎలక్ట్రానిక్స్ కాంపోనెంట్లలో డ్యూఫ్ ఎలక్ట్రిక్ ప్రత్యేకత కలిగి ఉంది.
వృత్తిపరమైన ఇంజనీరింగ్ సామర్థ్యం మరియు నియంత్రిత తయారీ ప్రక్రియలతో, పారిశ్రామిక ఆటోమేషన్, VFD సిస్టమ్స్ మరియు పవర్ కన్వర్షన్ అప్లికేషన్ల కోసం Dufew నమ్మకమైన రియాక్టర్ పరిష్కారాలను అందిస్తుంది.
తయారీ సామర్థ్యాలు ఉన్నాయి:
- ప్రెసిషన్ కోర్ ప్రాసెసింగ్
- వైండింగ్ ఉత్పత్తి
- ఎయిర్-గ్యాప్ సర్దుబాటు
- వాక్యూమ్ ఫలదీకరణం
- విద్యుత్ పనితీరు పరీక్ష
ప్రతి ఉత్పత్తి ఇన్సులేషన్ నిరోధకత, తట్టుకునే వోల్టేజ్, ఇండక్టెన్స్, ఉష్ణోగ్రత పెరుగుదల మరియు నాయిస్ టెస్టింగ్ ద్వారా ధృవీకరించబడుతుంది.
Dufew నాణ్యత నిర్వహణ మరియు ఉత్పత్తి ప్రమాణాలలో నిరంతర అభివృద్ధిని నిర్వహిస్తుంది. కంపెనీ ISO నాణ్యత నిర్వహణ ధృవీకరణ, CE సర్టిఫికేషన్, ఉత్పత్తి పరీక్ష నివేదికలు మరియు ప్రపంచ పారిశ్రామిక వినియోగదారులకు మద్దతుగా సాంకేతిక పత్రాలను అందిస్తుంది.
పారిశ్రామిక రియాక్టర్ల సురక్షిత రవాణాను నిర్ధారించడానికి Dufew ఎగుమతి-ఆధారిత ప్యాకేజింగ్ పరిష్కారాలను ఉపయోగిస్తుంది.
ప్యాకేజింగ్ వీటిని కలిగి ఉంటుంది:
- ఇన్సులేషన్ భాగాలకు తేమ రక్షణ
- రవాణా సమయంలో రీన్ఫోర్స్డ్ ఫిక్సింగ్
- పెద్ద మోడళ్ల కోసం అనుకూలీకరించిన చెక్క కేసులు
- ఉత్పత్తి గుర్తింపు మరియు సాంకేతిక డాక్యుమెంటేషన్
ప్రతి రియాక్టర్ రవాణాకు ముందు తనిఖీ చేయబడుతుంది మరియు కస్టమర్ ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా అవసరమైన పత్రాలతో సరఫరా చేయబడుతుంది.
