విభిన్న అప్లికేషన్ అవసరాలకు అనుగుణంగా పూర్తి అనుకూలీకరణ ఎంపికలతో మేము రెసిస్టర్లు, బ్రేకింగ్ యూనిట్లు, రియాక్టర్లు, పవర్ ఫిల్టర్లు మరియు ట్రాన్స్ఫార్మర్లతో సహా సమగ్ర పోర్ట్ఫోలియోను అందిస్తున్నాము.

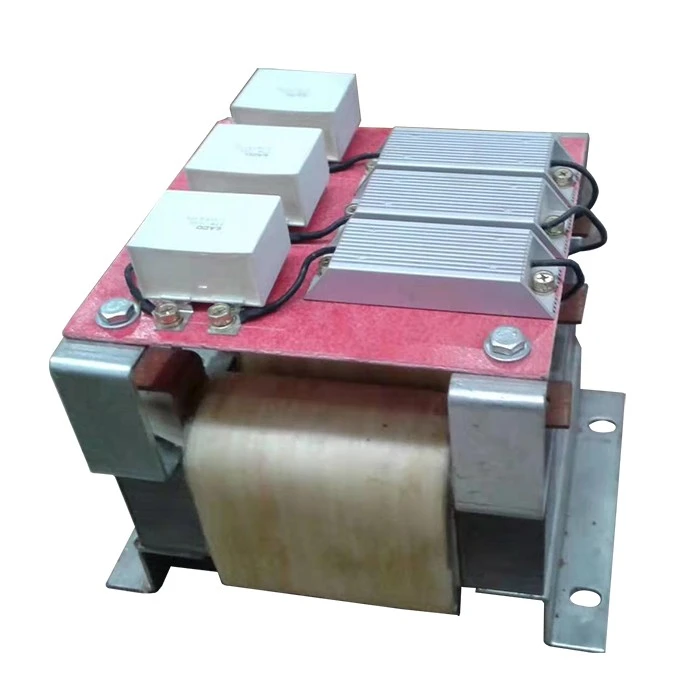

ఇన్వర్టర్ మరియు మోటారు మధ్య విద్యుత్ పరిస్థితులను మెరుగుపరచడానికి డ్యూఫ్ ఎలక్ట్రిక్ డెరివేటివ్ వోల్టేజ్ ఫిల్టర్ VFD యొక్క అవుట్పుట్ వైపు ఇన్స్టాల్ చేయబడింది. ఆధునిక ఇన్వర్టర్ సిస్టమ్లు ఖచ్చితమైన వేగం మరియు టార్క్ నియంత్రణ కోసం హై-స్పీడ్ స్విచింగ్ పరికరాలను ఉపయోగిస్తాయి, అయితే వేగవంతమైన PWM వోల్టేజ్ పరివర్తనాలు మోటారు వైండింగ్లపై dv/dt ఒత్తిడిని పెంచే నిటారుగా ఉండే వోల్టేజ్ అంచులను సృష్టించగలవు, కేబుల్ ఇంపెడెన్స్ అసమతుల్యత, మోటారు మరియు గ్రౌండ్ మధ్య సాధారణ-మోడ్ వోల్టేజ్, మోటారు మరియు గ్రౌండ్ మధ్య సాధారణ-మోడ్ వోల్టేజ్, మరియు అధిక-ఫ్రీక్వెన్సీ విద్యుదయస్కాంత అంతరాయాన్ని కలిగి ఉంటాయి.
పొడవైన మోటారు కేబుల్ పరుగులు, అధిక ఇన్వర్టర్ స్విచింగ్ ఫ్రీక్వెన్సీలు, వాస్తవానికి ఇన్వర్టర్ డ్యూటీ కోసం రూపొందించబడని మోటార్లు లేదా కఠినమైన విద్యుత్ స్థిరత్వ అవసరాలు కలిగిన పారిశ్రామిక పరికరాలతో ఈ ప్రభావాలు మరింత గుర్తించదగినవి. డ్యూఫ్యూ అధిక-ఫ్రీక్వెన్సీ డోలనం శక్తిని, స్లో వోల్టేజ్ ట్రాన్సిషన్ రేట్లను గ్రహించడానికి మరియు సాధారణ ఇన్వర్టర్ ఆపరేషన్ను కొనసాగిస్తూ తాత్కాలిక విద్యుత్ ఒత్తిడిని తగ్గించడానికి నియంత్రిత నిరోధకతతో LC డంపింగ్ నిర్మాణాన్ని ఉపయోగిస్తుంది.
ఫిల్టర్ PWM వోల్టేజ్ పీక్స్, మోటార్ ఇన్సులేషన్ ఒత్తిడి, రిఫ్లెక్ట్-వేవ్ ఎఫెక్ట్స్ మరియు హై-ఫ్రీక్వెన్సీ జోక్యాన్ని తగ్గించడంలో సహాయపడుతుంది, అయితే కేబుల్ ట్రాన్స్మిషన్ పరిస్థితులు మరియు మొత్తం డ్రైవ్ సిస్టమ్ అనుకూలతను మెరుగుపరుస్తుంది.
ఇన్వర్టర్ మార్పిడి సమయంలో, PWM పప్పులు మోటారు కేబుల్ ద్వారా ప్రయాణించే వేగవంతమైన అధిక-ఫ్రీక్వెన్సీ వోల్టేజ్ మార్పులను ఉత్పత్తి చేస్తాయి. ఫిల్టర్ వేగవంతమైన వోల్టేజ్ మార్పులు మరియు తాత్కాలిక ఓవర్వోల్టేజీని పరిమితం చేయడానికి అవుట్పుట్ సర్క్యూట్లోకి నియంత్రిత ఇంపెడెన్స్ను పరిచయం చేస్తుంది, మోటార్ టెర్మినల్స్ వద్ద వోల్టేజ్ పరిస్థితులను మెరుగుపరుస్తుంది మరియు ప్రతిబింబించే-వేవ్ ప్రభావాలను తగ్గిస్తుంది. సంప్రదాయ అవుట్పుట్ రియాక్టర్తో పోలిస్తే, డంపింగ్ నిర్మాణం అధిక-ఫ్రీక్వెన్సీ వోల్టేజ్ డోలనం యొక్క అదనపు నియంత్రణను అందిస్తుంది.
హై-ఫ్రీక్వెన్సీ స్విచ్చింగ్ మోటార్ వైండింగ్లు, కేబుల్ కండక్టర్లు మరియు గ్రౌండింగ్ సిస్టమ్ మధ్య సాధారణ-మోడ్ వోల్టేజ్ని సృష్టించగలదు. డ్యూఫ్యూ సాధారణ-మోడ్ జోక్యం మరియు అధిక-ఫ్రీక్వెన్సీ వోల్టేజ్ భాగాలను తగ్గించడానికి మాగ్నెటిక్ మరియు ఎలక్ట్రికల్ డిజైన్ను ఆప్టిమైజ్ చేస్తుంది, ఇది షాఫ్ట్ వోల్టేజ్ ప్రభావాలను పరిమితం చేయడంలో సహాయపడుతుంది, బేరింగ్ డిశ్చార్జ్ కరెంట్ ప్రమాదాన్ని తగ్గిస్తుంది మరియు EMC పనితీరును మెరుగుపరుస్తుంది.
వేగవంతమైన వోల్టేజ్ పరివర్తనాలు మరియు పునరావృతమయ్యే PWM పప్పులు మోటారు వైండింగ్ ఇన్సులేషన్పై విద్యుత్ ఒత్తిడిని పెంచుతాయి మరియు కాలక్రమేణా ఇన్సులేషన్ వృద్ధాప్యానికి దోహదం చేస్తాయి. వోల్టేజ్ పెరుగుదల రేట్లను నియంత్రించడం మరియు తాత్కాలిక శిఖరాలను పరిమితం చేయడం ద్వారా, డ్యూఫ్ వైండింగ్ ఇన్సులేషన్ ఒత్తిడిని తగ్గించడంలో సహాయపడుతుంది మరియు ఇప్పటికే ఉన్న మోటార్లకు VFD ఆపరేషన్తో మెరుగైన అనుకూలత అవసరమయ్యే రెట్రోఫిట్ అప్లికేషన్లకు అనుకూలంగా ఉంటుంది.
కామన్-మోడ్ వోల్టేజ్ మోటారు బేరింగ్ల ద్వారా హై-ఫ్రీక్వెన్సీ కరెంట్ పాత్లను సృష్టించగలదు, షాఫ్ట్ వోల్టేజ్ మరియు బేరింగ్ డిశ్చార్జ్ ఎఫెక్ట్లను పెంచుతుంది. అధిక-ఫ్రీక్వెన్సీ వోల్టేజ్ భాగాలను తగ్గించడం ద్వారా, ఫిల్టర్ షాఫ్ట్ వోల్టేజ్ ప్రభావాన్ని పరిమితం చేయడంలో సహాయపడుతుంది మరియు మరింత స్థిరమైన మోటారు ఆపరేషన్కు మద్దతునిస్తూ ప్రస్తుత-సంబంధిత నష్టాన్ని కలిగిస్తుంది.
నిరంతర-డ్యూటీ పరిస్థితులలో పనిచేసే మోటార్ల కోసం, వోల్టేజ్ ట్రాన్సియెంట్లు మరియు అధిక-ఫ్రీక్వెన్సీ ఎలక్ట్రికల్ ఒత్తిడిని నియంత్రించడం పరికరాలు లభ్యతను కొనసాగించడంలో మరియు మోటార్లు మరియు కనెక్ట్ చేయబడిన భాగాలపై విద్యుత్ ఒత్తిడిని తగ్గించడంలో సహాయపడుతుంది. ఇది పారిశ్రామిక డ్రైవ్ సిస్టమ్లలో స్థిరమైన ఆపరేషన్ మరియు నిర్వహణ అవసరాలకు మద్దతు ఇస్తుంది.
సిస్టమ్లు కలిగి ఉన్నప్పుడు dv/dt ఫిల్టరింగ్ సొల్యూషన్ సాధారణంగా పరిగణించబడుతుంది:
| అప్లికేషన్ పరిస్థితి | సిఫార్సు ప్రయోజనం |
|---|---|
| లాంగ్ మోటార్ కేబుల్ కనెక్షన్ | ప్రతిబింబించే వోల్టేజ్ ప్రభావాన్ని తగ్గించండి |
| ఇప్పటికే ఉన్న ప్రామాణిక మోటార్లు | ఇన్వర్టర్ అనుకూలతను మెరుగుపరచండి |
| అధిక స్విచ్చింగ్ ఫ్రీక్వెన్సీ VFD | విద్యుత్ ఒత్తిడిని తగ్గించండి |
| ప్రస్తుత ఆందోళనలను భరిస్తున్నారు | అధిక-ఫ్రీక్వెన్సీ కరెంట్ మార్గాలను తగ్గించండి |
| సున్నితమైన ఆటోమేషన్ పరికరాలు | EMC పనితీరును మెరుగుపరచండి |
డ్యూఫ్ పరిష్కారాలు దీనికి అనుకూలంగా ఉంటాయి:
| అప్లికేషన్ | ప్రధాన అవసరం |
|---|---|
| VFD మోటార్ సిస్టమ్స్ | PWM వోల్టేజ్ ఒత్తిడిని తగ్గించండి |
| సర్వో డ్రైవ్ సిస్టమ్స్ | మోటార్ రక్షణను మెరుగుపరచండి |
| పంపులు మరియు అభిమానులు | డ్రైవ్ విశ్వసనీయతను మెరుగుపరచండి |
| ఎలివేటర్లు మరియు క్రేన్లు | తరచుగా త్వరణం చక్రాలకు మద్దతు ఇవ్వండి |
| పారిశ్రామిక ఉత్పత్తి లైన్లు | విద్యుత్ జోక్యాన్ని తగ్గించండి |
| రిమోట్ మోటార్ సంస్థాపనలు | కేబుల్ అనుకూలతను మెరుగుపరచండి |
సాధారణ అప్లికేషన్లలో ఇండస్ట్రియల్ ఆటోమేషన్, CNC మెషినరీ, పోర్ట్ ఎక్విప్మెంట్, ఇంజెక్షన్ మోల్డింగ్ మెషీన్లు, టెక్స్టైల్ మెషినరీ, పేపర్ ప్రాసెసింగ్ పరికరాలు మరియు టెస్టింగ్ సిస్టమ్లు ఉన్నాయి, ఇక్కడ VFD నడిచే మోటార్లకు మెరుగైన వోల్టేజ్ నియంత్రణ మరియు మోటార్ వైపు విద్యుత్ రక్షణ అవసరం.
Dufew అయస్కాంత నష్టాలను తగ్గించడం మరియు నిరంతర ఆపరేషన్ సమయంలో ప్రభావవంతమైన ఉష్ణ వెదజల్లడానికి మద్దతునిస్తూ స్థిరమైన ఇండక్టెన్స్ లక్షణాలను నిర్వహించడానికి ఆప్టిమైజ్ చేయబడిన అయస్కాంత పదార్థాలు మరియు భాగాల నిర్మాణాలను ఉపయోగిస్తుంది.
ఇన్సులేషన్ సమగ్రత, యాంత్రిక బలం మరియు పారిశ్రామిక కార్యకలాపాల సమయంలో పర్యావరణ పరిస్థితులకు నిరోధకతను మెరుగుపరచడానికి ఇన్సులేషన్ వ్యవస్థ క్లాస్ F ఇన్సులేషన్ పదార్థాలను వాక్యూమ్ ఇంప్రెగ్నేషన్ చికిత్సతో కలిపి ఉపయోగించవచ్చు.
వివిధ క్యాబినెట్ మరియు పరికరాల లేఅవుట్లకు అనుగుణంగా, Dufew IP00 మరియు IP22 రక్షణ ఎంపికలు, నిలువు లేదా క్షితిజ సమాంతర సంస్థాపన, అనుకూలీకరించిన కొలతలు మరియు అప్లికేషన్ అవసరాలకు అనుగుణంగా ప్రాజెక్ట్-నిర్దిష్ట మెకానికల్ కాన్ఫిగరేషన్లకు మద్దతు ఇస్తుంది.
| పరామితి | స్పెసిఫికేషన్ |
|---|---|
| రేట్ చేయబడిన వోల్టేజ్ | 220VAC / 380VAC / 690VAC / 1140VAC |
| ఆపరేటింగ్ ఫ్రీక్వెన్సీ | 50Hz / 60Hz / అనుకూలీకరించబడింది |
| క్యారియర్ ఫ్రీక్వెన్సీ | 2kHz-6kHz |
| రేటింగ్ కరెంట్ | 5A-1600A |
| ఓవర్లోడ్ సామర్థ్యం | 1 నిమిషం కోసం 1.5× రేట్ కరెంట్ |
| ఉష్ణోగ్రత పెరుగుదల | ≤80K |
| శబ్దం స్థాయి | ≤65dB |
| విద్యుద్వాహక బలం | 3000VAC / 10S |
| ఇన్సులేషన్ రెసిస్టెన్స్ | 1500VDC వద్ద ≥100MΩ |
| రక్షణ గ్రేడ్ | IP00 / IP22 |
| ఇన్సులేషన్ క్లాస్ | క్లాస్ F (155℃) |
| ఫ్లేమ్ రిటార్డెంట్ గ్రేడ్ | UL94V-2 |
| ప్రమాణాలు | IEC289 / GB10229-88 |
| పోలిక | dv/dt ఫిల్టర్ | సైన్ వేవ్ ఫిల్టర్ |
|---|---|---|
| ప్రధాన ప్రయోజనం | వోల్టేజ్ పెరుగుదల రేటు మరియు తాత్కాలిక స్పైక్లను తగ్గించండి | PWM అవుట్పుట్ను సైన్ లాంటి తరంగ రూపంలోకి మార్చండి |
| సర్క్యూట్ నిర్మాణం | LC డంపింగ్ నిర్మాణం | LC తక్కువ-పాస్ ఫిల్టర్ని పూర్తి చేయండి |
| అవుట్పుట్ లక్షణాలు | తగ్గిన విద్యుత్ ఒత్తిడితో PWM తరంగ రూపం | సమీప-సైనూసోయిడల్ వోల్టేజ్ తరంగ రూపం |
| అప్లికేషన్ ఫోకస్ | మోటార్ ఇన్సులేషన్ రక్షణ | గరిష్ట తరంగ రూప మెరుగుదల |
| సాధారణ వినియోగం | మధ్యస్థ కేబుల్ అప్లికేషన్లు | సుదూర ప్రసార వ్యవస్థలు |
ఫిల్టర్లు, రియాక్టర్లు, బ్రేకింగ్ రెసిస్టర్లు, ట్రాన్స్ఫార్మర్లు మరియు కస్టమైజ్డ్ ఎలక్ట్రికల్ సొల్యూషన్లతో సహా పారిశ్రామిక పవర్ ఎలక్ట్రానిక్స్ కాంపోనెంట్లలో డ్యూఫ్ ఎలక్ట్రిక్ ప్రత్యేకత కలిగి ఉంది. మోటారు రక్షణ వడపోత ఉత్పత్తుల కోసం, తయారీ ప్రక్రియలో మాగ్నెటిక్ కోర్ ఎంపిక, ఖచ్చితమైన వైండింగ్, ఇన్సులేషన్ ట్రీట్మెంట్, వాక్యూమ్ ఇంప్రెగ్నేషన్, ఎలక్ట్రికల్ పనితీరు పరీక్ష మరియు తుది తనిఖీ ఉంటాయి.
కీలక నాణ్యత తనిఖీలు వీటిని కలిగి ఉండవచ్చు:
- ఇన్సులేషన్ రెసిస్టెన్స్ టెస్టింగ్
- విద్యుద్వాహకము తట్టుకునే పరీక్ష
- ఇండక్టెన్స్ వెరిఫికేషన్
- ఉష్ణోగ్రత పెరుగుదల పరీక్ష
- తుది ఉత్పత్తి తనిఖీ
Dufew Electric OEM తయారీ, అనుకూలీకరించిన విద్యుత్ పారామితులు, ఇంజనీరింగ్ అప్లికేషన్ మద్దతు మరియు ప్రాజెక్ట్ ఆధారిత పరిష్కారాలకు మద్దతు ఇస్తుంది. ఉత్పత్తి మరియు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా ధృవీకరణ పత్రాలు మరియు ఉత్పత్తి పరీక్ష నివేదికలు అందించబడతాయి.
ఒక డెరివేటివ్ వోల్టేజ్ ఫిల్టర్ dv/dt ఒత్తిడి, తాత్కాలిక వోల్టేజ్ స్పైక్లు మరియు ఇన్వర్టర్ స్విచింగ్ ద్వారా ఉత్పన్నమయ్యే అధిక-ఫ్రీక్వెన్సీ జోక్యాన్ని తగ్గించడానికి ఉపయోగించబడుతుంది. ఇది మోటార్ ఇన్సులేషన్ రక్షణ మరియు సిస్టమ్ విశ్వసనీయతను మెరుగుపరచడంలో సహాయపడుతుంది.
పొడవైన మోటారు కేబుల్లు, ఇన్వర్టర్తో నడిచే స్టాండర్డ్ మోటార్లు, అధిక స్విచింగ్ ఫ్రీక్వెన్సీలు, బేరింగ్ కరెంట్ ఆందోళనలు లేదా కఠినమైన EMC అవసరాలు ఉన్న అప్లికేషన్ల కోసం ఇది సిఫార్సు చేయబడింది.
ఒక dv/dt ఫిల్టర్ ప్రధానంగా వోల్టేజ్ పెరుగుదల రేటు మరియు తాత్కాలిక వోల్టేజ్ ఒత్తిడిని తగ్గిస్తుంది, అయితే ఒక సైన్ వేవ్ ఫిల్టర్ PWM అవుట్పుట్ను అధిక వడపోత పనితీరుతో సమీప-సైనూసోయిడల్ వేవ్ఫార్మ్గా మార్చుతుంది.
అవును. సిస్టమ్ వోల్టేజ్, కరెంట్ కెపాసిటీ, క్యారియర్ ఫ్రీక్వెన్సీ, కేబుల్ పొడవు, ఇన్స్టాలేషన్ అవసరాలు మరియు అప్లికేషన్ పరిస్థితులకు అనుగుణంగా డ్యూఫ్యూ అనుకూలీకరించిన పరిష్కారాలను అందిస్తుంది.
డ్యూఫ్ ఎలక్ట్రిక్ VFD సిస్టమ్లు, సర్వో డ్రైవ్లు మరియు ఇండస్ట్రియల్ మోటార్ అప్లికేషన్ల కోసం అనుకూలీకరించిన అవుట్పుట్-సైడ్ ప్రొటెక్షన్ సొల్యూషన్లను అందిస్తుంది. ప్రొఫెషనల్ ఎలక్ట్రికల్ డిజైన్, నియంత్రిత తయారీ ప్రక్రియలు మరియు ఖచ్చితమైన నాణ్యతా తనిఖీ ద్వారా, డ్యూఫ్యూ కస్టమర్లకు PWM-సంబంధిత విద్యుత్ ఒత్తిడిని తగ్గించడంలో మరియు దీర్ఘకాలిక డ్రైవ్ సిస్టమ్ విశ్వసనీయతను మెరుగుపరచడంలో సహాయపడుతుంది.
