విభిన్న అప్లికేషన్ అవసరాలకు అనుగుణంగా పూర్తి అనుకూలీకరణ ఎంపికలతో మేము రెసిస్టర్లు, బ్రేకింగ్ యూనిట్లు, రియాక్టర్లు, పవర్ ఫిల్టర్లు మరియు ట్రాన్స్ఫార్మర్లతో సహా సమగ్ర పోర్ట్ఫోలియోను అందిస్తున్నాము.

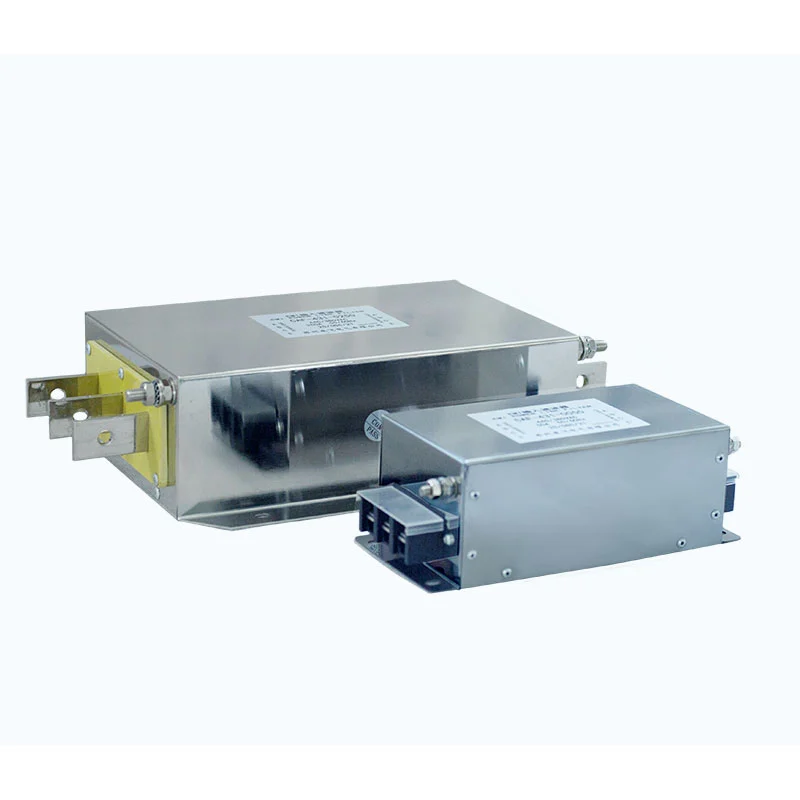

డ్యూఫ్ ఎలక్ట్రిక్ సింగిల్-ఫేజ్ ఫిల్టర్ అధిక-ఫ్రీక్వెన్సీ స్విచింగ్ ఆపరేషన్ సమయంలో పవర్ ఎలక్ట్రానిక్ పరికరాల ద్వారా ఉత్పన్నమయ్యే విద్యుదయస్కాంత జోక్యాన్ని అణిచివేసేందుకు రూపొందించబడింది.
AC పవర్ సప్లై మరియు ఎక్విప్మెంట్ ఇన్పుట్ టెర్మినల్స్ (L/N) మధ్య ఇన్స్టాల్ చేయబడింది, ఫిల్టర్ ఆప్టిమైజ్ చేయబడిన LC ఫిల్టరింగ్ నెట్వర్క్ను రూపొందించడానికి ఇండక్టర్లు, కెపాసిటర్లు మరియు డంపింగ్ కాంపోనెంట్లను ఉపయోగిస్తుంది. సాధారణ 50Hz/60Hz పవర్ ట్రాన్స్మిషన్ను అనుమతించేటప్పుడు సర్క్యూట్ అవాంఛిత హై-ఫ్రీక్వెన్సీ ఇంటర్ఫరెన్స్ సిగ్నల్లకు అధిక ఇంపెడెన్స్ను అందిస్తుంది.
సింగిల్-ఫేజ్ VFD సిస్టమ్స్, సర్వో డ్రైవ్లు మరియు స్విచ్చింగ్ పవర్ సప్లైల ఆపరేషన్ సమయంలో, హై-ఫ్రీక్వెన్సీ స్విచింగ్ శబ్దం పవర్ కేబుల్స్ ద్వారా వ్యాపించి సమీపంలోని ఎలక్ట్రానిక్ పరికరాలను ప్రభావితం చేయవచ్చు.
ఫిల్టర్ సమర్థవంతంగా తగ్గిస్తుంది:
- విద్యుత్ లైన్ల మధ్య అవకలన-మోడ్ జోక్యం
- విద్యుత్ లైన్లు మరియు భూమి మధ్య సాధారణ-మోడ్ జోక్యం
- నిర్వహించిన విద్యుదయస్కాంత శబ్ద ప్రసారం
- EMC-సంబంధిత పరికరాలు పనిచేయకపోవడం ప్రమాదాలు
ఆప్టిమైజ్ చేసిన సర్క్యూట్ డిజైన్ మరియు కాంపోనెంట్ మ్యాచింగ్ ద్వారా, Dufew సింగిల్-ఫేజ్ ఫిల్టర్ స్థిరమైన అటెన్యుయేషన్ పనితీరు, నియంత్రిత లీకేజ్ కరెంట్ మరియు పారిశ్రామిక పరిసరాలలో నమ్మకమైన ఆపరేషన్ను అందిస్తుంది.
ఫ్రీక్వెన్సీ-సెలెక్టివ్ ఇంపెడెన్స్ నెట్వర్క్ను రూపొందించడానికి ఫిల్టర్ ఇండక్టర్లు, కెపాసిటర్లు మరియు డంపింగ్ కాంపోనెంట్లను అనుసంధానిస్తుంది.
డిజైన్ అందిస్తుంది:
- హై-ఫ్రీక్వెన్సీ జోక్యం అటెన్యుయేషన్
- మెరుగైన నాయిస్ ఐసోలేషన్
- స్థిరమైన శక్తి ప్రసారం
- మెరుగైన EMC సమ్మతి పనితీరు
పరికరాలను మార్చడం ద్వారా ఉత్పన్నమయ్యే విద్యుత్ జోక్యం సాధారణంగా రెండు ప్రసార మార్గాల ద్వారా సంభవిస్తుంది.
విద్యుత్ లైన్ల మధ్య సంభవిస్తుంది మరియు ప్రధానంగా మారే సర్క్యూట్లు మరియు పవర్ కన్వర్షన్ భాగాల వల్ల సంభవిస్తుంది.
విద్యుత్ లైన్లు మరియు భూమి మధ్య సంభవిస్తుంది మరియు సున్నితమైన నియంత్రణ వ్యవస్థలు, కమ్యూనికేషన్ పరికరాలు మరియు ఖచ్చితమైన సాధనాలను ప్రభావితం చేయవచ్చు.
Dufew రెండు జోక్యం మోడ్లను అణిచివేసేందుకు మరియు మొత్తం సిస్టమ్ స్థిరత్వాన్ని మెరుగుపరచడానికి ఫిల్టరింగ్ సర్క్యూట్ను ఆప్టిమైజ్ చేస్తుంది.
ఫిల్టర్ ఎలక్ట్రానిక్ పరికరాలు మరియు విద్యుత్ సరఫరా నెట్వర్క్ మధ్య జోక్యాన్ని తగ్గించడంలో సహాయపడుతుంది, తక్కువ నిర్వహించిన ఉద్గారాలకు మద్దతు ఇస్తుంది, మెరుగైన EMC పనితీరు, సమీపంలోని పరికరాలకు భంగం తగ్గింది మరియు మరింత స్థిరమైన సిస్టమ్ ఆపరేషన్.
సింగిల్-ఫేజ్ నిర్మాణం కాంపాక్ట్ ఎలక్ట్రికల్ ఇన్స్టాలేషన్ల కోసం రూపొందించబడింది, చిన్న ఇన్స్టాలేషన్ ఫుట్ప్రింట్, సాధారణ L/N వైరింగ్ మరియు ఫ్లెక్సిబుల్ క్యాబినెట్ ఇంటిగ్రేషన్. దీని ఆచరణాత్మక కాన్ఫిగరేషన్ భర్తీ మరియు సాధారణ నిర్వహణను కూడా సులభతరం చేస్తుంది.
పారిశ్రామిక ఆటోమేషన్ పరిసరాలలో స్థిరమైన ఆపరేషన్కు మద్దతు ఇవ్వడానికి Dufew నియంత్రిత తయారీ ప్రక్రియలను వర్తింపజేస్తుంది. అయస్కాంత భాగాల ఎంపిక, ఇన్సులేషన్ నిర్మాణం, ఎలక్ట్రికల్ పారామీటర్ ధృవీకరణ మరియు నిరంతర ఆపరేటింగ్ పరిస్థితుల కోసం ఉష్ణ పనితీరు మూల్యాంకనం వంటి కీలక పరిశీలనలు ఉన్నాయి.
మెరుగైన EMC పనితీరు మరియు తగ్గిన పవర్ లైన్ జోక్యం అవసరమయ్యే ఎలక్ట్రానిక్ పరికరాలకు Dufew సింగిల్-ఫేజ్ ఫిల్టర్ అనుకూలంగా ఉంటుంది.
| అప్లికేషన్ | ప్రధాన విధి |
|---|---|
| సింగిల్-ఫేజ్ VFD సిస్టమ్స్ | నిర్వహించిన జోక్యాన్ని తగ్గించండి |
| సర్వో డ్రైవ్లు | EMC స్థిరత్వాన్ని మెరుగుపరచండి |
| విద్యుత్ సరఫరాలను మార్చడం | పవర్ లైన్ శబ్దాన్ని అణిచివేయండి |
| UPS వ్యవస్థలు | విద్యుత్ అనుకూలతను మెరుగుపరచండి |
| పారిశ్రామిక నియంత్రికలు | సెన్సిటివ్ సర్క్యూట్లను రక్షించండి |
| ఖచ్చితమైన సాధనాలు | విద్యుదయస్కాంత భంగం తగ్గించండి |
సాధారణ అప్లికేషన్లు ఇండస్ట్రియల్ ఆటోమేషన్ మరియు మ్యానుఫ్యాక్చరింగ్ పరికరాలు, అలాగే మెడికల్ ఎలక్ట్రానిక్స్, లేబొరేటరీ సిస్టమ్స్, ఎలక్ట్రానిక్ ప్రొడక్షన్ లైన్లు మరియు కమ్యూనికేషన్ పరికరాలను కవర్ చేస్తాయి, ఇక్కడ స్థిరమైన శక్తి నాణ్యత మరియు సమర్థవంతమైన EMI నియంత్రణ అవసరం.
వేర్వేరు అప్లికేషన్లకు వేర్వేరు ఫిల్టరింగ్ లక్షణాలు అవసరం. డ్యూఫ్ ఎలక్ట్రిక్ రేట్ చేయబడిన వోల్టేజ్, రేటెడ్ కరెంట్, పరికరాల శక్తి లక్షణాలు, EMC అవసరాలు, ఇన్స్టాలేషన్ స్థలం మరియు పర్యావరణ పరిస్థితుల ఆధారంగా అనుకూలీకరించిన పరిష్కారాలను అందిస్తుంది.
ఇంజినీరింగ్ సపోర్ట్ ఉత్పత్తి ఎంపిక, పారామీటర్ మ్యాచింగ్ మరియు అప్లికేషన్ మూల్యాంకనాన్ని కవర్ చేస్తుంది, ఉద్దేశించిన పరికరాలు మరియు ఆపరేటింగ్ పరిస్థితులకు తగిన ఫిల్టర్ కాన్ఫిగరేషన్ను నిర్ణయించడంలో సహాయపడుతుంది.
EMI ఫిల్టర్లు, హార్మోనిక్ ఫిల్టర్లు, రియాక్టర్లు, బ్రేకింగ్ రెసిస్టర్లు మరియు కస్టమైజ్డ్ ఎలక్ట్రికల్ సొల్యూషన్లతో సహా ఇండస్ట్రియల్ పవర్ ఎలక్ట్రానిక్స్ కాంపోనెంట్లలో Dufew ఎలక్ట్రిక్ ప్రత్యేకత కలిగి ఉంది. సింగిల్-ఫేజ్ ఫిల్టర్ ఉత్పత్తి కోసం, కీలక ప్రక్రియలలో మాగ్నెటిక్ కాంపోనెంట్ తయారీ, ప్రెసిషన్ అసెంబ్లీ, ఎలక్ట్రికల్ పారామీటర్ టెస్టింగ్, ఇన్సులేషన్ పనితీరు ధృవీకరణ మరియు థర్మల్ రిలయబిలిటీ మూల్యాంకనం ఉన్నాయి.
కీలక నాణ్యత తనిఖీలు వీటిని కలిగి ఉండవచ్చు:
- ఇన్సులేషన్ రెసిస్టెన్స్ టెస్టింగ్
- విద్యుద్వాహకము తట్టుకునే పరీక్ష
- విద్యుత్ పనితీరు ధృవీకరణ
- తుది ప్రదర్శన తనిఖీ
Dufew Electric కస్టమర్ అవసరాలకు అనుగుణంగా OEM తయారీ, కస్టమ్ ఫిల్టర్ సొల్యూషన్స్, టెక్నికల్ అప్లికేషన్ సపోర్ట్ మరియు ఇండస్ట్రియల్ ప్రాజెక్ట్ సహకారానికి మద్దతు ఇస్తుంది.
| పరామితి | స్పెసిఫికేషన్ |
|---|---|
| రేట్ చేయబడిన వోల్టేజ్ | 220VAC |
| ఆపరేటింగ్ ఫ్రీక్వెన్సీ | 50Hz / 60Hz |
| రేటింగ్ కరెంట్ | అవసరాలకు అనుగుణంగా అనుకూలీకరించబడింది |
| ఫిల్టర్ రకం | EMI LC ఫిల్టర్ |
| విద్యుద్వాహక బలం (లైన్-టు-లైన్) | 1500VDC / 60S |
| విద్యుద్వాహక బలం (లైన్-టు-గ్రౌండ్) | 2250VDC / 60S |
| ఇన్సులేషన్ రెసిస్టెన్స్ | ≥100MΩ |
| రక్షణ గ్రేడ్ | IP00 / IP20 |
| ఆపరేటింగ్ ఉష్ణోగ్రత | -25℃ నుండి +85℃ |
| వర్తింపు | RoHS |
| పోలిక | సింగిల్-ఫేజ్ ఫిల్టర్ | మూడు-దశల వడపోత |
|---|---|---|
| అప్లికేషన్ | 220V సింగిల్-ఫేజ్ పరికరాలు | మూడు దశల పారిశ్రామిక వ్యవస్థలు |
| సర్క్యూట్ నిర్మాణం | L/N లైన్ ఫిల్టరింగ్ డిజైన్ | మూడు-దశల లైన్ ఫిల్టరింగ్ డిజైన్ |
| సంస్థాపన | కాంపాక్ట్ కంట్రోల్ క్యాబినెట్ ఇంటిగ్రేషన్ | పెద్ద పారిశ్రామిక సంస్థాపన |
| వైరింగ్ | రెండు-లైన్ కనెక్షన్ | మూడు-దశల కనెక్షన్ |
| సాధారణ ఉపయోగం | ఎలక్ట్రానిక్ పరికరాలు మరియు చిన్న ఆటోమేషన్ వ్యవస్థలు | పారిశ్రామిక శక్తి పరికరాలు |
సింగిల్-ఫేజ్ ఫిల్టర్ సాధారణంగా సింగిల్-ఫేజ్ VFD సిస్టమ్లు, సర్వో డ్రైవ్లు, స్విచ్చింగ్ పవర్ సప్లైస్, UPS సిస్టమ్లు, ఇండస్ట్రియల్ కంట్రోలర్లు మరియు EMI అణచివేత అవసరమయ్యే ఇతర ఎలక్ట్రానిక్ పరికరాల కోసం ఉపయోగించబడుతుంది.
విద్యుత్ సరఫరా మరియు పరికరాల టెర్మినల్స్ మధ్య AC పవర్ ఇన్పుట్ వైపు ఫిల్టర్ని ఇన్స్టాల్ చేయాలి. విద్యుత్ గ్రిడ్కు తిరిగి రాకుండా పరికరాలు ఉత్పత్తి చేసే జోక్యాన్ని నిరోధించడంలో సరైన ఇన్స్టాలేషన్ సహాయపడుతుంది.
లేదు. ఇన్పుట్ వైపు EMI ఫిల్టర్లు పవర్ లైన్ జోక్యాన్ని అణిచివేసేందుకు రూపొందించబడ్డాయి. VFD అవుట్పుట్ అప్లికేషన్లకు డెడికేటెడ్ అవుట్పుట్ ఫిల్టర్లు, సైన్ వేవ్ ఫిల్టర్లు లేదా dv/dt ఫిల్టర్లు అవసరం.
ఎంపిక రేట్ చేయబడిన వోల్టేజ్, ఆపరేటింగ్ కరెంట్, పరికరాల రకం, EMC అవసరాలు, ఇన్స్టాలేషన్ వాతావరణం మరియు క్యాబినెట్ స్థలాన్ని పరిగణనలోకి తీసుకోవాలి. Dufew వాస్తవ అప్లికేషన్ పరిస్థితుల ఆధారంగా అనుకూలీకరించిన సిఫార్సులను అందిస్తుంది.
