విభిన్న అప్లికేషన్ అవసరాలకు అనుగుణంగా పూర్తి అనుకూలీకరణ ఎంపికలతో మేము రెసిస్టర్లు, బ్రేకింగ్ యూనిట్లు, రియాక్టర్లు, పవర్ ఫిల్టర్లు మరియు ట్రాన్స్ఫార్మర్లతో సహా సమగ్ర పోర్ట్ఫోలియోను అందిస్తున్నాము.

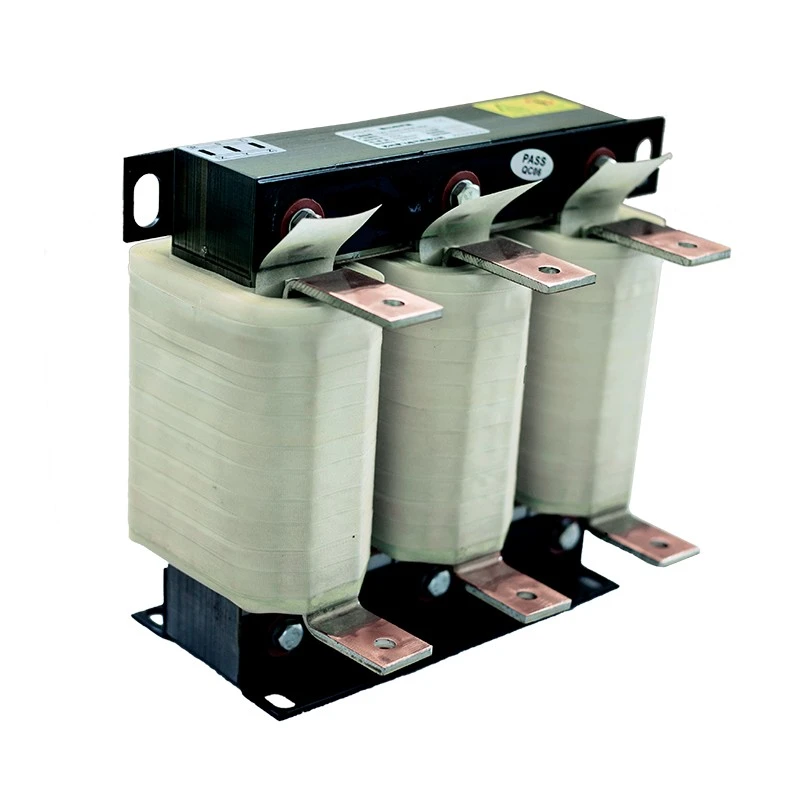

Dufew ఎలక్ట్రిక్ లోడ్ రియాక్టర్ VFD అవుట్పుట్ టెర్మినల్స్ (U/V/W) మరియు మోటారు లోడ్ల మధ్య సిరీస్లో ఇన్స్టాల్ చేయబడింది, ఇది లోడ్-సైడ్ స్టెబిలిటీని మెరుగుపరచడానికి మరియు సుదూర మోటార్ డ్రైవ్ సిస్టమ్లలో నమ్మకమైన ఆపరేషన్ను నిర్వహించడానికి.
వేరియబుల్ ఫ్రీక్వెన్సీ డ్రైవ్ అప్లికేషన్లలో, ఇన్వర్టర్ పవర్ పరికరాల ద్వారా ఉత్పత్తి చేయబడిన హై-ఫ్రీక్వెన్సీ స్విచింగ్ సిగ్నల్స్ మోటారు కేబుల్స్ గుండా వెళతాయి. కేబుల్ దూరం పెరిగినప్పుడు, పంపిణీ చేయబడిన కెపాసిటెన్స్ అదనపు ఛార్జింగ్ కరెంట్, కరెంట్ హెచ్చుతగ్గులు మరియు అస్థిర సిస్టమ్ పనితీరుకు కారణం కావచ్చు.
అవుట్పుట్ సర్క్యూట్కు తగిన ఇంపెడెన్స్ని జోడించడం ద్వారా, రియాక్టర్ కేబుల్ లక్షణాల ప్రభావాన్ని తగ్గించడంలో సహాయపడుతుంది, ప్రస్తుత వైవిధ్యాన్ని సున్నితంగా చేస్తుంది మరియు VFD నడిచే మోటార్ సిస్టమ్ల విశ్వసనీయతను మెరుగుపరుస్తుంది.
తక్కువ-నష్టం కోల్డ్ రోల్డ్ సిలికాన్ స్టీల్ కోర్లు, క్లాస్ ఎఫ్ ఇన్సులేషన్ మెటీరియల్స్, వాక్యూమ్ ఇంప్రెగ్నేషన్ టెక్నాలజీ మరియు ఆప్టిమైజ్ చేసిన వైండింగ్ స్ట్రక్చర్లతో తయారు చేయబడిన డ్యూఫ్ లోడ్ రియాక్టర్ స్థిరమైన ఇండక్టెన్స్ పనితీరు, అద్భుతమైన థర్మల్ రిలయబిలిటీ మరియు డిమాండ్ ఉన్న పారిశ్రామిక పరిస్థితులలో సుదీర్ఘ సేవా జీవితాన్ని అందిస్తుంది. అధిక-కరెంట్ మోడల్లు వేడి వెదజల్లడాన్ని మెరుగుపరచడానికి మరియు ఉష్ణోగ్రత పెరుగుదలను తగ్గించడానికి కాంపాక్ట్ ఫాయిల్ వైండింగ్ నిర్మాణాలను అవలంబించగలవు.
సుదూర మోటార్ ఇన్స్టాలేషన్లు మరియు వేరియబుల్ ఇండస్ట్రియల్ లోడ్లు వీటితో సహా విద్యుత్ సవాళ్లను సృష్టించవచ్చు:
- పెరిగిన కేబుల్ పంపిణీ కెపాసిటెన్స్ ప్రభావాలు
- అధిక కెపాసిటివ్ ఛార్జింగ్ కరెంట్
- ఆపరేషన్ సమయంలో ప్రస్తుత హెచ్చుతగ్గులు
- ఇన్వర్టర్ ఓవర్-కరెంట్ ప్రొటెక్షన్ ట్రిప్స్
- తగ్గిన మోటార్ డ్రైవ్ స్థిరత్వం
- నియంత్రణ వ్యవస్థలలో విద్యుదయస్కాంత జోక్యం
సరిగ్గా ఎంచుకున్న లోడ్ రియాక్టర్ లోడ్-సైడ్ ఎలక్ట్రికల్ లక్షణాలను ఆప్టిమైజ్ చేయడానికి, సిస్టమ్ స్థిరత్వాన్ని మెరుగుపరచడానికి మరియు పారిశ్రామిక అనువర్తనాల్లో ఊహించని పనిని తగ్గించడానికి సహాయపడుతుంది.
VFD క్యాబినెట్లకు దూరంగా మోటార్లు వ్యవస్థాపించబడినప్పుడు, కేబుల్ లక్షణాలు విద్యుత్ పనితీరును ప్రభావితం చేస్తాయి మరియు డ్రైవ్ సిస్టమ్పై ఒత్తిడిని పెంచుతాయి. Dufew లోడ్ రియాక్టర్ పంపిణీ చేయబడిన కేబుల్ కెపాసిటెన్స్ యొక్క ప్రభావాన్ని తగ్గించడంలో సహాయపడుతుంది మరియు కెపాసిటివ్ ఛార్జింగ్ కరెంట్ని పరిమితం చేస్తుంది, సుదూర ప్రసారాలను మరియు రిమోట్గా వ్యవస్థాపించిన మోటార్ల యొక్క నమ్మకమైన ఆపరేషన్కు మద్దతు ఇస్తుంది.
పారిశ్రామిక పరికరాలు తరచుగా వేరియబుల్ లోడ్లు మరియు తరచుగా త్వరణం లేదా క్షీణతతో పనిచేస్తాయి. ఆప్టిమైజ్ చేయబడిన రియాక్టర్ డిజైన్ కరెంట్ హెచ్చుతగ్గులను సున్నితంగా చేయడానికి మరియు మరింత స్థిరమైన మోటారు ఆపరేషన్ను నిర్వహించడానికి సహాయపడుతుంది, అసాధారణ ఆపరేటింగ్ పరిస్థితులను తగ్గిస్తుంది మరియు డైనమిక్ లోడ్లలో స్థిరమైన పనితీరుకు మద్దతు ఇస్తుంది.
VFD ఆపరేషన్ సమయంలో ఉత్పన్నమయ్యే హై-ఫ్రీక్వెన్సీ ఆటంకాలు మోటార్లు అలాగే సమీపంలోని నియంత్రణ మరియు ఆటోమేషన్ పరికరాలను ప్రభావితం చేయవచ్చు. లోడ్-సైడ్ ఫిల్టరింగ్ ప్రభావం అధిక-ఫ్రీక్వెన్సీ హార్మోనిక్ భాగాలు మరియు విద్యుదయస్కాంత జోక్యాన్ని తగ్గించడంలో సహాయపడుతుంది, అదే సమయంలో తక్కువ మోటార్ ఆపరేటింగ్ నాయిస్ మరియు వైబ్రేషన్కు దోహదం చేస్తుంది.
ఇది తక్కువ-లాస్ కోల్డ్ రోల్డ్ సిలికాన్ స్టీల్ కోర్, క్లాస్ F ఇన్సులేషన్ సిస్టమ్, వాక్యూమ్ ఇంప్రెగ్నేషన్ మరియు అధిక-ఉష్ణోగ్రత క్యూరింగ్ను ఉపయోగిస్తుంది. అప్లికేషన్ అవసరాలకు అనుగుణంగా రాగి లేదా అల్యూమినియం వైండింగ్ ఎంపికలు అందుబాటులో ఉన్నాయి. ఈ కలయిక దీర్ఘకాలిక పారిశ్రామిక ఆపరేషన్ కోసం స్థిరమైన ఇండక్టెన్స్, నియంత్రిత కంపనం మరియు నమ్మకమైన ఉష్ణ పనితీరును అందిస్తుంది.
మూడు-దశల సమరూప కోర్ నిర్మాణం సమతుల్య అయస్కాంత పనితీరు మరియు స్థిరమైన ఇండక్టెన్స్ లక్షణాలను అందిస్తుంది, అయితే అయస్కాంత నష్టాన్ని తగ్గించడంలో సహాయపడుతుంది. ఈ ఆప్టిమైజ్ చేసిన అమరిక నిరంతర ఉపయోగంలో స్థిరమైన విద్యుత్ పనితీరు మరియు నమ్మకమైన ఆపరేషన్కు మద్దతు ఇస్తుంది.
IP00 ఓపెన్ స్ట్రక్చర్లు, IP20 ప్రొటెక్టివ్ ఎన్క్లోజర్లు, వర్టికల్ ఇన్స్టాలేషన్ మరియు హారిజాంటల్ ఇన్స్టాలేషన్తో సహా వివిధ క్యాబినెట్ మరియు ఎక్విప్మెంట్ లేఅవుట్లకు అనుగుణంగా వివిధ ఇన్స్టాలేషన్ కాన్ఫిగరేషన్లు అందుబాటులో ఉన్నాయి. అందుబాటులో ఉన్న క్యాబినెట్ స్థలం, పరికరాల నిర్మాణం మరియు నిర్దిష్ట ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా అనుకూలీకరించిన కొలతలు కూడా అందించబడతాయి.
Dufew లోడ్ రియాక్టర్ సొల్యూషన్స్ విస్తృతంగా ఉపయోగించబడుతున్నాయి:
| అప్లికేషన్ ఫీల్డ్ | కస్టమర్ అవసరం |
|---|---|
| సుదూర మోటార్ డ్రైవ్ సిస్టమ్స్ | కేబుల్ ప్రభావాలను తగ్గించండి మరియు ప్రసార స్థిరత్వాన్ని మెరుగుపరచండి |
| పారిశ్రామిక పరీక్ష పరికరాలు | అవుట్పుట్ కరెంట్ స్థిరత్వం మరియు కొలత విశ్వసనీయతను మెరుగుపరచండి |
| పోర్ట్ క్రేన్లు మరియు ట్రైనింగ్ పరికరాలు | తరచుగా లోడ్ మార్పులు కింద నమ్మకమైన ఆపరేషన్ నిర్వహించండి |
| ఎలివేటర్ డ్రైవ్ సిస్టమ్స్ | త్వరణం మరియు తరుగుదల సమయంలో డ్రైవ్ స్థిరత్వాన్ని మెరుగుపరచండి |
| పంపులు మరియు ఫ్యాన్ వ్యవస్థలు | నిరంతర ఆపరేటింగ్ పనితీరును మెరుగుపరచండి |
| రోలింగ్ మిల్లులు మరియు మైనింగ్ పరికరాలు | భారీ-డ్యూటీ పారిశ్రామిక అనువర్తనాలకు మద్దతు ఇవ్వండి |
| సర్వో డ్రైవ్ సిస్టమ్స్ | ఆటోమేషన్ పరికరాలలో విద్యుత్ స్థిరత్వాన్ని మెరుగుపరచండి |
| అప్లికేషన్ పరిస్థితి | సిఫార్సు |
|---|---|
| మోటార్ కేబుల్ దూరం 50 మీటర్లు మించిపోయింది | సిఫార్సు చేయబడింది |
| కేబుల్ పంపిణీ కెపాసిటెన్స్ ఆపరేషన్ను ప్రభావితం చేస్తుంది | సిఫార్సు చేయబడింది |
| ఇన్వర్టర్ ఓవర్ కరెంట్ లోపాలు తరచుగా జరుగుతాయి | సిఫార్సు చేయబడింది |
| మోటారు లోడ్ తరచుగా మారుతుంది | సిఫార్సు చేయబడింది |
| అధిక-ఫ్రీక్వెన్సీ జోక్యం పరికరాలను ప్రభావితం చేస్తుంది | సిఫార్సు చేయబడింది |
| నిరంతర హెవీ డ్యూటీ ఆపరేషన్ అవసరం | సిఫార్సు చేయబడింది |
సరైన ఎంపిక VFD పారామితులు, కేబుల్ పరిస్థితులు మరియు మోటార్ లోడ్ అవసరాలను పరిగణనలోకి తీసుకోవాలి. ఈ కారకాలు తగిన విద్యుత్ లక్షణాలు మరియు రియాక్టర్ కాన్ఫిగరేషన్ను నిర్ణయించడంలో సహాయపడతాయి.
రేట్ చేయబడిన వోల్టేజ్, అవుట్పుట్ కరెంట్, మోటార్ పవర్ మరియు ఆపరేటింగ్ ఫ్రీక్వెన్సీని పరిగణించండి. స్థిరమైన ఆపరేషన్ను నిర్ధారించడానికి ఈ పారామితులు VFD మరియు మోటార్ సిస్టమ్తో సరిపోలాలి.
కేబుల్ పొడవు మరియు రకం ముఖ్యమైనవి, ముఖ్యంగా VFDకి దూరంగా ఇన్స్టాల్ చేయబడిన మోటార్లకు. రియాక్టర్ను ఎంచుకునేటప్పుడు ఇన్స్టాలేషన్ ఎన్విరాన్మెంట్ మరియు డిస్ట్రిబ్యూట్ కెపాసిటెన్స్ కూడా పరిగణనలోకి తీసుకోవాలి.
ఆపరేటింగ్ పరిస్థితులు, లోడ్ వైవిధ్యం, నిరంతర ఆపరేషన్ అవసరాలు మరియు అవసరమైన రక్షణ స్థాయిని మూల్యాంకనం చేయాలి. తరచుగా త్వరణం, క్షీణత లేదా వేరియబుల్ లోడ్లకు మరింత బలమైన కాన్ఫిగరేషన్ అవసరం కావచ్చు.
అప్లికేషన్ పరిస్థితులు, ఇన్స్టాలేషన్ అవసరాలు, ఎలక్ట్రికల్ పారామితులు మరియు కస్టమర్ స్పెసిఫికేషన్ల ఆధారంగా డ్యూఫ్యూ అనుకూలీకరించిన రియాక్టర్ డిజైన్లను అందిస్తుంది.
ఉదాహరణ: CAL-4321-0250-EISA
| కోడ్ | వివరణ |
|---|---|
| CAL | AC రియాక్టర్ సిరీస్ |
| 4 | వోల్టేజ్ స్థాయి (2=220V, 4=380V, 6=690V) |
| 3 | మూడు దశ |
| 2 | లోడ్ రియాక్టర్ రకం |
| 1 | వోల్టేజ్ డ్రాప్ (1%=1%, 2%=2%) |
| 0250 | రేటింగ్ కరెంట్ (250A) |
| EI | కోర్ నిర్మాణం |
| S/W | ఇన్స్టాలేషన్ నిర్మాణం (నిలువు/క్షితిజ సమాంతర) |
| A/C | వైండింగ్ మెటీరియల్ (అల్యూమినియం/రాగి) |
| పరామితి | స్పెసిఫికేషన్ |
|---|---|
| ఉత్పత్తి రకం | VFD లోడ్ రియాక్టర్ |
| సంస్థాపన స్థానం | VFD అవుట్పుట్ మరియు మోటారు మధ్య |
| రేట్ చేయబడిన వోల్టేజ్ | 220VAC / 380VAC / 690VAC / 1140VAC |
| రేటింగ్ కరెంట్ | 5A--3800A |
| ఫ్రీక్వెన్సీ | 50Hz / 60Hz / 500Hz వరకు అనుకూలీకరించబడింది |
| వోల్టేజ్ డ్రాప్ | 0.5% / 1% / 2% / 4% |
| ఓవర్లోడ్ కెపాసిటీ | 60 సెకన్లకు 1.5 రెట్లు కరెంట్ రేట్ చేయబడింది |
| విద్యుద్వాహక బలం | 3000VAC / 50Hz / 5mA / 1నిమి |
| ఇన్సులేషన్ రెసిస్టెన్స్ | ≥100MΩ (1000VDC) |
| రక్షణ తరగతి | IP00 / IP20 |
| ఉష్ణోగ్రత తరగతి | T40 |
| ఇన్సులేషన్ క్లాస్ | క్లాస్ F (155℃) |
| ఫ్లేమ్ రిటార్డెంట్ గ్రేడ్ | UL94V-2 |
| శబ్దం స్థాయి | ≤65dB |
| సేవా జీవితం | ≥15 సంవత్సరాలు |
| తయారీ ప్రమాణాలు | IEC289 / GB10229 / JB9644 |
డ్యూఫ్ ఎలక్ట్రిక్ రియాక్టర్లు, రెసిస్టర్లు, బ్రేకింగ్ సిస్టమ్స్, ట్రాన్స్ఫార్మర్లు మరియు కస్టమైజ్డ్ పవర్ ఎలక్ట్రానిక్స్ సొల్యూషన్స్లో ప్రత్యేకత కలిగి ఉంది. దీని తయారీ ప్రక్రియ సిలికాన్ స్టీల్ కోర్ ప్రాసెసింగ్, ప్రెసిషన్ వైండింగ్, వాక్యూమ్ ఇంప్రెగ్నేషన్, హై-టెంపరేచర్ క్యూరింగ్ మరియు ఎలక్ట్రికల్ పెర్ఫార్మెన్స్ టెస్టింగ్లను కవర్ చేస్తుంది.
నాణ్యత నియంత్రణలో ఇన్సులేషన్ రెసిస్టెన్స్, తట్టుకునే వోల్టేజ్, ఉష్ణోగ్రత పెరుగుదల మరియు విశ్వసనీయమైన ఉత్పత్తి పనితీరును నిర్ధారించడానికి విద్యుత్ పనితీరు ధృవీకరణ ఉన్నాయి.
వివిధ పారిశ్రామిక అవసరాల కోసం అనుకూలీకరించిన ఎలక్ట్రికల్ డిజైన్, OEM తయారీ, సాంకేతిక డాక్యుమెంటేషన్ మరియు అప్లికేషన్ ఇంజనీరింగ్కు Dufew మద్దతు ఇస్తుంది.
Dufew ఉత్పత్తులు గుర్తించబడిన పారిశ్రామిక అవసరాలకు అనుగుణంగా తయారు చేయబడతాయి, వీటిలో:
- ISO 9001 క్వాలిటీ మేనేజ్మెంట్ సిస్టమ్
- CE వర్తింపు
- IEC289
- GB10229
- JB9644
ఉత్పత్తి కొలతలు, బరువు మరియు రవాణా అవసరాలకు అనుగుణంగా Dufew ప్రొఫెషనల్ ఎగుమతి ప్యాకేజింగ్ పరిష్కారాలను అందిస్తుంది.
ప్యాకేజింగ్ వీటిని కలిగి ఉంటుంది:
- షాక్ నిరోధక రక్షణ
- సముద్ర రవాణా కోసం తేమ రక్షణ
- ఎగుమతి-ప్రామాణిక చెక్క కేసులు
- ప్రీ-షిప్మెంట్ తనిఖీ రికార్డులు
ఈ చర్యలు సంస్థాపన తర్వాత సురక్షితమైన డెలివరీ మరియు నమ్మకమైన ఆపరేషన్ను నిర్ధారిస్తాయి.
| పోలిక | లోడ్ రియాక్టర్ | అవుట్పుట్ రియాక్టర్ |
|---|---|---|
| ప్రధాన ప్రయోజనం | లోడ్-సైడ్ స్టెబిలిటీని మెరుగుపరచండి మరియు కేబుల్ ప్రభావాలను తగ్గించండి | మోటార్ ఇన్సులేషన్ పై PWM వోల్టేజ్ ఒత్తిడిని తగ్గించండి |
| ప్రధాన ఆందోళన | కేబుల్ కెపాసిటెన్స్, కరెంట్ హెచ్చుతగ్గులు, సిస్టమ్ స్థిరత్వం | dv/dt ఒత్తిడి మరియు వోల్టేజ్ స్పైక్లు |
| సాధారణ అప్లికేషన్ | లాంగ్ కేబుల్ సిస్టమ్స్, మారుతున్న లోడ్లు, హెవీ డ్యూటీ పరికరాలు | మోటార్ రక్షణ మరియు తరంగ రూప మెరుగుదల |
| సంస్థాపన స్థానం | VFD అవుట్పుట్ వైపు | VFD అవుట్పుట్ వైపు |
| ఎంపిక కారకాలు | కేబుల్ పొడవు, లోడ్ లక్షణాలు, సిస్టమ్ స్థిరత్వం | మోటార్ ఇన్సులేషన్, మారే ఒత్తిడి, వోల్టేజ్ పెరుగుదల రేటు |
మోటారు కేబుల్ దూరాలు ఎక్కువగా ఉన్నప్పుడు, కేబుల్ లక్షణాలు సిస్టమ్ పనితీరును ప్రభావితం చేసినప్పుడు, ఇన్వర్టర్ ప్రొటెక్షన్ ట్రిప్లు సంభవించినప్పుడు లేదా మారుతున్న లోడ్లలో మెరుగైన విద్యుత్ స్థిరత్వం అవసరమైనప్పుడు ఇది సాధారణంగా ఉపయోగించబడుతుంది.
రెండూ VFD అవుట్పుట్ వైపు ఇన్స్టాల్ చేయబడ్డాయి, కానీ అవి వేర్వేరు అప్లికేషన్ ప్రయోజనాలను అందిస్తాయి. ఈ ఉత్పత్తి ప్రధానంగా పొడవైన కేబుల్ పరిస్థితులలో సిస్టమ్ స్థిరత్వాన్ని మెరుగుపరుస్తుంది, లోడ్లను మార్చడం మరియు పారిశ్రామిక వాతావరణాలను డిమాండ్ చేస్తుంది, అయితే అవుట్పుట్ రియాక్టర్ PWM వోల్టేజ్ ఒత్తిడిని తగ్గించడం మరియు మోటారు ఇన్సులేషన్ను రక్షించడంపై ఎక్కువ దృష్టి పెడుతుంది. చివరి ఎంపిక కేబుల్ పొడవు, మోటార్ లక్షణాలు మరియు ఆపరేటింగ్ పరిస్థితులపై ఆధారపడి ఉంటుంది.
అవును. అధిక-ఫ్రీక్వెన్సీ ఆటంకాలను తగ్గించడం మరియు ప్రస్తుత స్థిరత్వాన్ని మెరుగుపరచడం ద్వారా, ఇది మోటార్ ఆపరేషన్ సమయంలో విద్యుదయస్కాంత శబ్దం మరియు కంపనాన్ని తగ్గించడంలో సహాయపడుతుంది.
అవును. Dufew నిర్దిష్ట పారిశ్రామిక అప్లికేషన్ల ప్రకారం వోల్టేజ్, కరెంట్, వోల్టేజ్ డ్రాప్, వైండింగ్ మెటీరియల్, ఇన్స్టాలేషన్ స్ట్రక్చర్ మరియు రక్షణ అవసరాలను కవర్ చేసే అనుకూలీకరించిన పరిష్కారాలను అందిస్తుంది.
Dufew Electric పారిశ్రామిక VFD అప్లికేషన్ల కోసం విశ్వసనీయమైన పరిష్కారాలను అందిస్తుంది, వృత్తిపరమైన తయారీ సామర్థ్యాలు, అనుకూలీకరించిన ఇంజనీరింగ్ సేవలు మరియు కఠినమైన నాణ్యత నియంత్రణ ద్వారా మద్దతు ఇవ్వబడుతుంది. సుదూర మోటార్ సిస్టమ్స్ నుండి భారీ-డ్యూటీ పారిశ్రామిక పరికరాల వరకు, పరిష్కారాలు సిస్టమ్ స్థిరత్వాన్ని మెరుగుపరచడానికి మరియు నమ్మకమైన ఆపరేషన్కు మద్దతు ఇవ్వడానికి రూపొందించబడ్డాయి.
అనుకూలీకరించిన రియాక్టర్ డిజైన్ మరియు OEM సహకారం కోసం Dufew ఎలక్ట్రిక్ని సంప్రదించండి.
