విభిన్న అప్లికేషన్ అవసరాలకు అనుగుణంగా పూర్తి అనుకూలీకరణ ఎంపికలతో మేము రెసిస్టర్లు, బ్రేకింగ్ యూనిట్లు, రియాక్టర్లు, పవర్ ఫిల్టర్లు మరియు ట్రాన్స్ఫార్మర్లతో సహా సమగ్ర పోర్ట్ఫోలియోను అందిస్తున్నాము.

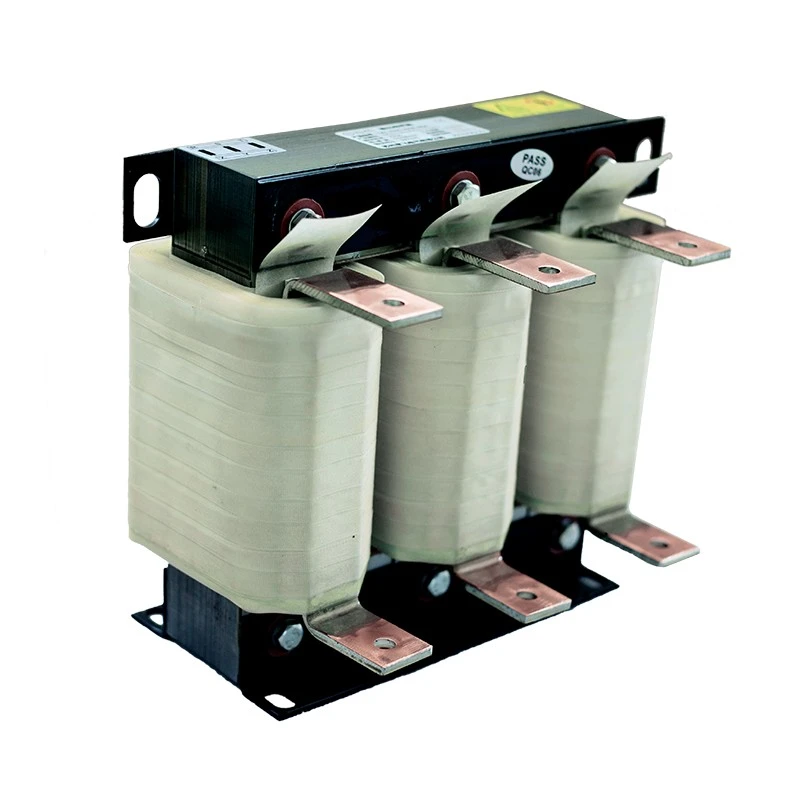

పవర్ ట్రాన్స్మిషన్ నాణ్యతను మెరుగుపరచడానికి మరియు అధిక-ఫ్రీక్వెన్సీ స్విచింగ్ ఒత్తిడి నుండి మోటార్ సిస్టమ్లను రక్షించడానికి డ్యూఫ్ ఎలక్ట్రిక్ అవుట్పుట్ రియాక్టర్ VFD అవుట్పుట్ టెర్మినల్స్ మరియు మోటారు మధ్య వ్యవస్థాపించబడింది.
VFDల నుండి PWM అవుట్పుట్ వోల్టేజ్ యొక్క వేగవంతమైన స్విచింగ్ లక్షణాలు అధిక dv/dt ఒత్తిడి, ప్రతిబింబించే వోల్టేజ్ తరంగాలు, హార్మోనిక్ కరెంట్లు మరియు అదనపు కేబుల్ ఛార్జింగ్ కరెంట్ను ఉత్పత్తి చేయవచ్చు. ఇన్వర్టర్ మరియు మోటారు మధ్య పొడవైన కేబుల్లను ఉపయోగించినప్పుడు ఈ ప్రభావాలు మరింత తీవ్రంగా మారతాయి.
అవుట్పుట్ సర్క్యూట్కు సరైన ఇంపెడెన్స్ని జోడించడం ద్వారా, రియాక్టర్ వోల్టేజ్ వేవ్ఫారమ్లను సున్నితంగా చేయడంలో సహాయపడుతుంది, మోటార్ టెర్మినల్ వోల్టేజ్ స్పైక్లను తగ్గిస్తుంది, ఇన్సులేషన్ ఒత్తిడిని తగ్గిస్తుంది మరియు ఇండస్ట్రియల్ డ్రైవ్ సిస్టమ్ల విశ్వసనీయతను మెరుగుపరుస్తుంది.
Dufew రియాక్టర్లు నిరంతర పారిశ్రామిక ఆపరేషన్లో స్థిరమైన పనితీరును నిర్ధారించడానికి తక్కువ-నష్టం కలిగిన సిలికాన్ స్టీల్ కోర్లు, అధిక-ఉష్ణోగ్రత ఇన్సులేషన్ పదార్థాలు మరియు ఆప్టిమైజ్ చేసిన వైండింగ్ నిర్మాణాలను ఉపయోగిస్తాయి.
ఇన్వర్టర్ మరియు మోటారు మధ్య కేబుల్ చాలా పొడవుగా ఉన్నప్పుడు, కేబుల్ పంపిణీ చేయబడిన కెపాసిటెన్స్ అదనపు ఛార్జింగ్ కరెంట్ను ఉత్పత్తి చేస్తుంది.
సరైన రక్షణ లేకుండా, ఇది సంభవించవచ్చు:
- VFD ఓవర్కరెంట్ అలారాలు
- అస్థిర మోటార్ ఆపరేషన్
- పెరిగిన ఇన్వర్టర్ అవుట్పుట్ ఒత్తిడి
- సిస్టమ్ విశ్వసనీయత తగ్గింది
VFD అవుట్పుట్ రియాక్టర్ కెపాసిటివ్ ఛార్జింగ్ కరెంట్ను తగ్గిస్తుంది మరియు సిస్టమ్ స్థిరత్వాన్ని మెరుగుపరుస్తుంది, ప్రత్యేకించి ఇన్వర్టర్ క్యాబినెట్కు దూరంగా మోటార్ ఇన్స్టాల్ చేయబడిన అప్లికేషన్ల కోసం.
రియాక్టర్ VFD ద్వారా ఉత్పన్నమయ్యే అధిక-ఫ్రీక్వెన్సీ PWM వోల్టేజ్ మార్పుల ప్రభావాన్ని తగ్గిస్తుంది, నిరంతర ఆపరేషన్ సమయంలో మోటార్ ఇన్సులేషన్ను రక్షించడంలో సహాయపడుతుంది.
ఇది మోటారు వైండింగ్లపై వోల్టేజ్ ఒత్తిడిని తగ్గిస్తుంది, ఇన్సులేషన్ వృద్ధాప్యాన్ని తగ్గిస్తుంది మరియు మోటారు సేవా జీవితాన్ని పొడిగిస్తుంది. ఇది మొత్తం సిస్టమ్ విశ్వసనీయతను మెరుగుపరచడంలో సహాయపడుతుంది, ముఖ్యంగా డిమాండ్ ఉన్న పారిశ్రామిక అనువర్తనాల్లో.
VFD క్యాబినెట్లకు దూరంగా మోటార్లు ఇన్స్టాల్ చేయబడినప్పుడు, పొడవైన కేబుల్లు ఛార్జింగ్ కరెంట్ను పెంచుతాయి మరియు ప్రతిబింబించే వోల్టేజ్ ప్రభావాలను కలిగిస్తాయి.
ప్రస్తుత తరంగ రూప నాణ్యతను మెరుగుపరచడం మరియు వోల్టేజ్ హెచ్చుతగ్గులను పరిమితం చేయడం ద్వారా ఈ ప్రభావాలను తగ్గించడంలో రియాక్టర్ సహాయపడుతుంది. ఇది స్థిరమైన మోటారు ఆపరేషన్ను కొనసాగిస్తూ ఎక్కువ కేబుల్ ప్రసార దూరాలకు మద్దతు ఇస్తుంది.
ఆప్టిమైజ్ చేయబడిన ఇండక్టివ్ డిజైన్ VFD ఆపరేషన్ సమయంలో ఉత్పన్నమయ్యే హై-ఫ్రీక్వెన్సీ హార్మోనిక్ భాగాలను అణచివేయడంలో సహాయపడుతుంది.
ఇది మోటారు విద్యుదయస్కాంత శబ్దం, లీకేజ్ కరెంట్ మరియు సమీపంలోని ఆటోమేషన్ మరియు నియంత్రణ పరికరాలతో సంభావ్య జోక్యాన్ని కూడా తగ్గిస్తుంది, మరింత స్థిరమైన ఆపరేటింగ్ వాతావరణాన్ని సృష్టిస్తుంది.
రియాక్టర్ కోల్డ్ రోల్డ్ సిలికాన్ స్టీల్ కోర్, క్లాస్ F ఇన్సులేషన్ సిస్టమ్, వాక్యూమ్ ఇంప్రెగ్నేషన్ ప్రాసెస్ మరియు కాపర్ లేదా అల్యూమినియం వైండింగ్ ఆప్షన్లతో తయారు చేయబడింది.
ఈ దృఢమైన నిర్మాణం దీర్ఘకాలిక పారిశ్రామిక కార్యకలాపాల కోసం స్థిరమైన ఇండక్టెన్స్, తగ్గిన కంపనం మరియు నమ్మకమైన ఉష్ణ పనితీరును నిర్ధారిస్తుంది.
సమరూప మూడు-దశల కోర్ నిర్మాణం అన్ని వైండింగ్లలో సమతుల్య అయస్కాంత పనితీరును అందిస్తుంది.
ఇది స్థిరమైన ఇండక్టెన్స్ లక్షణాలను కొనసాగిస్తూ అయస్కాంత నష్టాలను తగ్గించడంలో సహాయపడుతుంది, VFD ఆపరేషన్ సమయంలో స్థిరమైన విద్యుత్ పనితీరును నిర్ధారిస్తుంది.
రియాక్టర్ వివిధ ఇన్స్టాలేషన్ అవసరాలను తీర్చడానికి IP00 ఓపెన్ స్ట్రక్చర్లు మరియు IP20 ప్రొటెక్షన్ ఎన్క్లోజర్లతో సహా వివిధ కాన్ఫిగరేషన్లలో అందుబాటులో ఉంది.
ఇది నిలువు మరియు క్షితిజ సమాంతర సంస్థాపన పద్ధతులకు మద్దతు ఇస్తుంది. క్యాబినెట్ స్థలం, మౌంటు పరిస్థితులు మరియు నిర్దిష్ట అప్లికేషన్ అవసరాలకు సరిపోయేలా అనుకూలీకరించిన కొలతలు అందుబాటులో ఉన్నాయి.
మోటారు రక్షణ మరియు స్థిరమైన VFD ఆపరేషన్ అవసరమయ్యే పారిశ్రామిక అనువర్తనాల్లో Dufew రియాక్టర్ పరిష్కారాలు విస్తృతంగా ఉపయోగించబడతాయి.
సాధారణ అప్లికేషన్లు ఉన్నాయి:
- పవర్ స్టెబిలిటీని మెరుగుపరచడానికి మరియు మోటార్లపై విద్యుత్ ఒత్తిడిని తగ్గించడానికి వేరియబుల్ ఫ్రీక్వెన్సీ డ్రైవ్ సిస్టమ్స్.
- నమ్మకమైన నిరంతర ఆపరేషన్ అవసరమయ్యే పారిశ్రామిక మోటార్ నియంత్రణ క్యాబినెట్లు, పంపులు మరియు ఫ్యాన్లు.
- క్రేన్లు మరియు ట్రైనింగ్ పరికరాలు, మైనింగ్ మెషినరీ, మరియు పోర్ట్ పరికరాలు డిమాండ్ పని పరిస్థితుల్లో ఉపయోగిస్తారు.
- స్థిరమైన మరియు సమర్థవంతమైన ఉత్పత్తి ప్రక్రియల కోసం రోలింగ్ మిల్లులు, ఇంజెక్షన్ మోల్డింగ్ యంత్రాలు మరియు వస్త్ర యంత్రాలు.
- నమ్మదగిన శక్తి పనితీరు ముఖ్యమైన చోట ఆటోమేటెడ్ ప్రొడక్షన్ లైన్లు మరియు పునరుత్పాదక ఇంధన పరికరాలు.
| అప్లికేషన్ పరిస్థితి | సిఫార్సు |
|---|---|
| మోటార్ కేబుల్ పొడవు 50 మీటర్లు మించిపోయింది | సిఫార్సు చేయబడింది |
| మోటార్ ఇన్సులేషన్ రక్షణ అవసరం | సిఫార్సు చేయబడింది |
| మోటారు శబ్దం తగ్గింపు అవసరం | సిఫార్సు చేయబడింది |
| అధిక-ఫ్రీక్వెన్సీ జోక్యం సెన్సార్లను ప్రభావితం చేస్తుంది | సిఫార్సు చేయబడింది |
| తరచుగా త్వరణం మరియు మందగింపు | సిఫార్సు చేయబడింది |
రియాక్టర్ ఎంపిక సరైన పనితీరు మరియు నమ్మకమైన ఆపరేషన్ని నిర్ధారించడానికి VFD పారామితులు, కేబుల్ పరిస్థితులు మరియు మోటారు అవసరాలపై ఆధారపడి ఉండాలి.
ఎంపిక వంటి ముఖ్య అంశాలను పరిగణనలోకి తీసుకోవాలి:
- రేటెడ్ వోల్టేజ్ మరియు అవుట్పుట్ కరెంట్
- మోటార్ శక్తి మరియు ఆపరేటింగ్ ఫ్రీక్వెన్సీ
కేబుల్ లక్షణాలు మరియు సంస్థాపన పరిస్థితులు కూడా రియాక్టర్ ఎంపికను ప్రభావితం చేస్తాయి, వీటిలో:
- కేబుల్ పొడవు మరియు కేబుల్ రకం
- సంస్థాపన పర్యావరణం
- పంపిణీ కెపాసిటెన్స్
మోటారు ఇన్సులేషన్ మరియు ఆపరేటింగ్ పరిస్థితులు తగిన రియాక్టర్ పరిష్కారానికి సరిపోలడానికి మూల్యాంకనం చేయాలి, వీటిలో:
- ఇన్సులేషన్ తరగతి
- ఆపరేటింగ్ పరిస్థితి
- రక్షణ అవసరాలు
Dufew వివిధ పారిశ్రామిక అప్లికేషన్లు మరియు సిస్టమ్ అవసరాలకు అనుగుణంగా అనుకూలీకరించిన రియాక్టర్ డిజైన్లను అందిస్తుంది.
CAL-4321-0250-EISA
| కోడ్ | వివరణ |
|---|---|
| CAL | AC రియాక్టర్ సిరీస్ |
| 4 | వోల్టేజ్ స్థాయి |
| 3 | మూడు దశ |
| 2 | అవుట్పుట్ రియాక్టర్ రకం |
| 1 | వోల్టేజ్ డ్రాప్ |
| 0250 | రేటింగ్ కరెంట్ |
| EI | కోర్ నిర్మాణం |
| S | సంస్థాపన రకం |
| A | అల్యూమినియం వైండింగ్ |
| పరామితి | స్పెసిఫికేషన్ |
|---|---|
| ఉత్పత్తి రకం | VFD అవుట్పుట్ రియాక్టర్ |
| రేట్ చేయబడిన వోల్టేజ్ | 220VAC / 380VAC / 690VAC / 1140VAC |
| ఫ్రీక్వెన్సీ | 50Hz / 60Hz |
| రేటింగ్ కరెంట్ | 5A - 3800A |
| వోల్టేజ్ డ్రాప్ | 0.5% / 1% / 2% / 4% |
| ఓవర్లోడ్ కెపాసిటీ | 60 సెకన్లకు 1.5 రెట్లు కరెంట్ రేట్ చేయబడింది |
| విద్యుద్వాహక బలం | 3000VAC / 50Hz / 1నిమి |
| ఇన్సులేషన్ రెసిస్టెన్స్ | ≥100MΩ |
| రక్షణ గ్రేడ్ | IP00 / IP20 |
| ఇన్సులేషన్ క్లాస్ | క్లాస్ F (155℃) |
| శబ్దం స్థాయి | ≤65dB |
| సేవా జీవితం | ≥15 సంవత్సరాలు |
Dufew ఎలక్ట్రిక్ పారిశ్రామిక శక్తి భాగాలు మరియు అనుకూలీకరించిన రియాక్టర్ పరిష్కారాలలో ప్రత్యేకత కలిగి ఉంది.
ప్రతి అవుట్పుట్ రియాక్టర్ నియంత్రిత ప్రక్రియలతో తయారు చేయబడుతుంది:
- కోర్ తయారీ తనిఖీ
- వైండింగ్ ప్రక్రియ నియంత్రణ
- అధిక వోల్టేజ్ పరీక్షను తట్టుకుంటుంది
- ఇన్సులేషన్ రెసిస్టెన్స్ టెస్టింగ్
- ఉష్ణోగ్రత పెరుగుదల తనిఖీ
- విద్యుత్ పనితీరు ధృవీకరణ
ఉత్పత్తులను వీటితో సరఫరా చేయవచ్చు:
- ISO నాణ్యత నిర్వహణ వ్యవస్థ సమ్మతి
- CE సర్టిఫికేట్ ఉత్పత్తులు
- అనుకూలీకరించిన సాంకేతిక డాక్యుమెంటేషన్
రవాణాకు ముందు, విశ్వసనీయ సంస్థాపన మరియు ఆపరేషన్ను నిర్ధారించడానికి ప్రతి రియాక్టర్ కస్టమర్ స్పెసిఫికేషన్ల ప్రకారం తనిఖీ చేయబడుతుంది.
పారిశ్రామిక రియాక్టర్లు వాటి బరువు మరియు విద్యుదయస్కాంత భాగాల కారణంగా అంతర్జాతీయ రవాణా సమయంలో విశ్వసనీయ రక్షణ అవసరం.
Dufew అందిస్తుంది:
| రవాణా పద్ధతి | అప్లికేషన్ |
|---|---|
| సముద్ర సరుకు | పెద్ద పారిశ్రామిక ఆర్డర్లు మరియు పూర్తి పరికరాల ప్రాజెక్టులు |
| ఎయిర్ ఫ్రైట్ | నమూనా మరియు అత్యవసర డెలివరీ అవసరాలు |
| భూ రవాణా | ప్రాంతీయ పారిశ్రామిక డెలివరీ |
ప్యాకేజింగ్ లక్షణాలు:
- తేమ నిరోధక రక్షణ
- షాక్ ప్రూఫ్ ఫిక్సింగ్
- ప్రామాణిక చెక్క కేసులను ఎగుమతి చేయండి
- ఉత్పత్తి పరిమాణం మరియు బరువు ప్రకారం అనుకూలీకరించిన ప్యాకేజింగ్
ఇది అవుట్పుట్ వేవ్ఫార్మ్ నాణ్యతను మెరుగుపరచడానికి మరియు మోటారు వైపు విద్యుత్ ఒత్తిడిని తగ్గించడానికి VFD అవుట్పుట్ టెర్మినల్స్ మరియు మోటారు మధ్య ఇన్స్టాల్ చేయబడింది.
ఇది సాధారణంగా పొడవైన కేబుల్ అప్లికేషన్లు, మోటారు ఇన్సులేషన్ రక్షణ మరియు వోల్టేజ్ స్పైక్లు, శబ్దం లేదా జోక్యం ద్వారా ప్రభావితమయ్యే సిస్టమ్ల కోసం ఉపయోగించబడుతుంది.
నం. ఇన్పుట్-సైడ్ మరియు మోటార్-సైడ్ భాగాలు వేర్వేరు విధులను కలిగి ఉంటాయి. ఒకటి విద్యుత్ సరఫరా రక్షణపై దృష్టి పెడుతుంది, మరొకటి మోటార్ వైపు పనితీరును మెరుగుపరుస్తుంది.
అవును. Dufew వోల్టేజ్, కరెంట్, ఇన్స్టాలేషన్ అవసరాలు మరియు ఆపరేటింగ్ వాతావరణం ఆధారంగా అనుకూలీకరించిన పరిష్కారాలను అందిస్తుంది.
Dufew Electric వృత్తిపరమైన తయారీ సామర్థ్యం, అనుకూలీకరించిన ఇంజనీరింగ్ మద్దతు మరియు కఠినమైన నాణ్యత నియంత్రణతో పారిశ్రామిక VFD అప్లికేషన్ల కోసం నమ్మకమైన రియాక్టర్ పరిష్కారాలను అందిస్తుంది.
మోటారు రక్షణ నుండి సుదూర డ్రైవ్ అప్లికేషన్ల వరకు, పరికరాల విశ్వసనీయతను మెరుగుపరచడానికి, నిర్వహణ ఖర్చులను తగ్గించడానికి మరియు స్థిరమైన ఆపరేషన్ను సాధించడానికి Dufew కస్టమర్లకు సహాయపడుతుంది.
