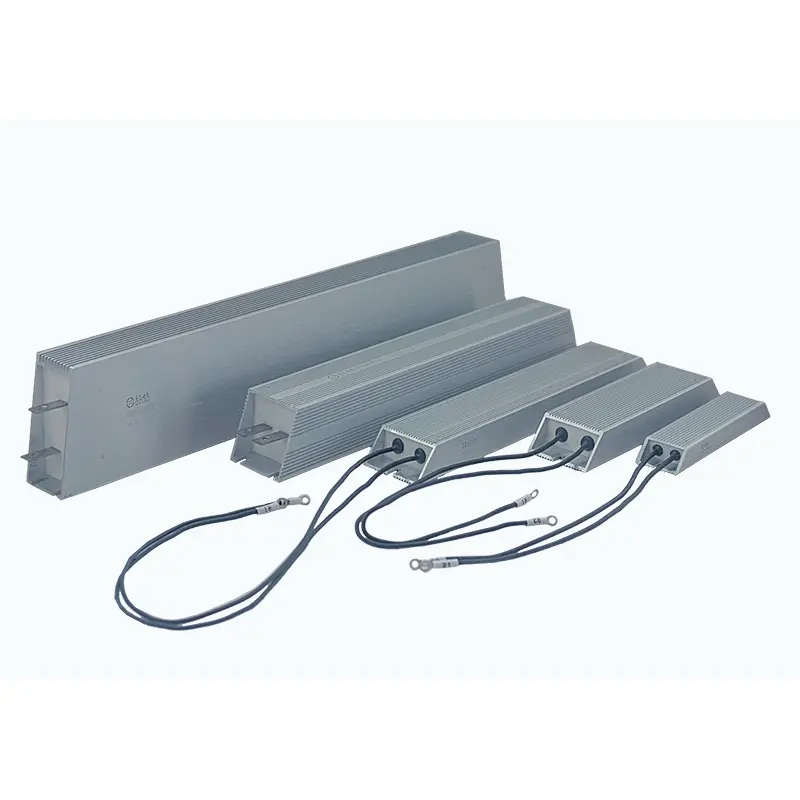

నాన్-ఇండక్టివ్ అల్యూమినియం క్లాడ్ రెసిస్టర్

DUFEW నాన్-ఇండక్టివ్ అల్యూమినియం క్లాడ్ రెసిస్టర్ ప్రత్యేకంగా హై-స్పీడ్ స్విచింగ్ సర్క్యూట్‌లు, పల్స్ పవర్ సిస్టమ్‌లు, ఇన్వర్టర్ అప్లికేషన్‌లు మరియు సాంప్రదాయిక వైర్‌వౌండ్ రెసిస్టర్‌లు పరాన్నజీవి ఇండక్టెన్స్ ఎఫెక్ట్‌లతో బాధపడే ఖచ్చితమైన ఎలక్ట్రానిక్ పరికరాల కోసం రూపొందించబడింది.

వేగవంతమైన కరెంట్ మార్పుల సమయంలో అదనపు ప్రేరక ప్రతిచర్యను ఉత్పత్తి చేసే ప్రామాణిక పవర్ రెసిస్టర్‌ల మాదిరిగా కాకుండా, అయస్కాంత క్షేత్ర కలయికను తగ్గించడానికి మరియు అల్ట్రా-తక్కువ ఇండక్టెన్స్ పనితీరును సాధించడానికి DUFEW అధునాతన Ayrton-Perry bifilar వైండింగ్ నిర్మాణాన్ని అవలంబిస్తుంది.

ప్రస్తుత ప్రతిస్పందనను మెరుగుపరచడం మరియు స్విచింగ్ జోక్యాన్ని తగ్గించడం ద్వారా, ఈ నిరోధకం సున్నితమైన శక్తి భాగాలను రక్షించడంలో సహాయపడుతుంది, వేవ్‌ఫారమ్ స్థిరత్వాన్ని మెరుగుపరుస్తుంది మరియు అధిక-ఫ్రీక్వెన్సీ ఎలక్ట్రానిక్ సిస్టమ్‌ల విశ్వసనీయతను మెరుగుపరుస్తుంది.

50W నుండి 6KW వరకు అందుబాటులో ఉంది, 0.01Ω నుండి 120kΩ వరకు ప్రతిఘటన విలువలతో, DUFEW పవర్ ఎలక్ట్రానిక్స్ తయారీదారులు, ఇన్వర్టర్ సరఫరాదారులు, ఆటోమేషన్ కంపెనీలు మరియు పారిశ్రామిక పరికరాల బిల్డర్ల కోసం అనుకూలీకరించిన తక్కువ ఇండక్టెన్స్ రెసిస్టర్ సొల్యూషన్‌లను అందిస్తుంది.

హై-స్పీడ్ ఎలక్ట్రికల్ రెస్పాన్స్ కోసం రూపొందించబడింది

ఆధునిక పవర్ ఎలక్ట్రానిక్స్‌లో, స్విచింగ్ ఫ్రీక్వెన్సీ పెరుగుతూనే ఉంటుంది, అయితే భాగాలు విద్యుత్ శబ్దం మరియు వోల్టేజ్ హెచ్చుతగ్గులకు మరింత సున్నితంగా మారతాయి.

వేగవంతమైన కరెంట్ పరివర్తన సమయంలో సాంప్రదాయిక నిరోధకం అవాంఛిత ఇండక్టెన్స్‌ను ప్రవేశపెట్టవచ్చు, దీనివల్ల:

- వోల్టేజ్ ఓవర్‌షూట్

- ప్రస్తుత తరంగ రూప వక్రీకరణ

- EMI జోక్యం

- సెమీకండక్టర్ ఒత్తిడి

- నియంత్రణ వ్యవస్థ అస్థిరత

DUFEW నాన్-ఇండక్టివ్ అల్యూమినియం క్లాడ్ రెసిస్టర్ వేగంగా మారుతున్న ప్రస్తుత పరిస్థితుల్లో స్థిరమైన విద్యుత్ పనితీరును నిర్వహించడానికి అభివృద్ధి చేయబడింది.

పవర్ డెరేటింగ్ కర్వ్

కోర్ ప్రయోజనాలు

అధునాతన తక్కువ-ఇండక్టెన్స్ టెక్నాలజీ

ఐర్టన్-పెర్రీ బైఫిలార్ వైండింగ్ ప్రిన్సిపల్

అంతర్గత వైండింగ్ నిర్మాణం అనేది సాంప్రదాయ వైర్‌వౌండ్ డిజైన్‌ల నుండి తక్కువ-ఇండక్టెన్స్ రెసిస్టర్‌లను వేరు చేసే కీలక అంశం. DUFEW Ayrton-Perry bifilar వైండింగ్ సూత్రాన్ని అవలంబిస్తుంది, ప్రస్తుత ప్రవాహం సమయంలో ఉత్పన్నమయ్యే అయస్కాంత క్షేత్రాలను తగ్గించడానికి వ్యతిరేక దిశల్లో గాయపడిన రెండు రెసిస్టెన్స్ వైర్లను ఉపయోగిస్తుంది.

రెండు వైండింగ్‌ల యొక్క అయస్కాంత క్షేత్రాలను ఒకదానికొకటి పాక్షికంగా రద్దు చేయడానికి అనుమతించడం ద్వారా, ఈ నిర్మాణం నికర అయస్కాంత ప్రవాహాన్ని గణనీయంగా తగ్గిస్తుంది మరియు పరాన్నజీవి ఇండక్టెన్స్‌ను తగ్గిస్తుంది, వేగవంతమైన విద్యుత్ ప్రతిస్పందనను మరియు హై-స్పీడ్ స్విచింగ్ అప్లికేషన్‌లలో మెరుగైన పనితీరును అనుమతిస్తుంది.

పల్స్ మరియు స్విచింగ్ అప్లికేషన్‌ల కోసం ఆప్టిమైజ్ చేయబడింది

హై-ఫ్రీక్వెన్సీ స్విచింగ్ సిస్టమ్‌లు తరచుగా వేగవంతమైన కరెంట్ మార్పులను అనుభవిస్తాయి, ఇక్కడ పరాన్నజీవి ఇండక్టెన్స్ అవాంఛిత వోల్టేజ్ స్పైక్‌లను ఉత్పత్తి చేస్తుంది మరియు సర్క్యూట్ స్థిరత్వాన్ని ప్రభావితం చేస్తుంది. DUFEW తక్కువ-ఇండక్టెన్స్ రెసిస్టర్‌లు తాత్కాలిక శక్తిని సమర్థవంతంగా నిర్వహించడానికి, మారే శిఖరాలను అణిచివేసేందుకు, వేవ్‌ఫార్మ్ స్థిరత్వాన్ని మెరుగుపరచడానికి మరియు సున్నితమైన సెమీకండక్టర్ భాగాలపై ఒత్తిడిని తగ్గించడానికి రూపొందించబడ్డాయి.

అవి ప్రత్యేకంగా అనుకూలంగా ఉంటాయి:

- IGBT ఇన్వర్టర్ సర్క్యూట్‌లు

- MOSFET స్విచింగ్ సిస్టమ్స్

- PWM పవర్ కన్వర్టర్లు

- హై-ఫ్రీక్వెన్సీ ఎలక్ట్రానిక్ లోడ్లు

అప్లికేషన్-ఆధారిత పనితీరు

1. ఇన్వర్టర్ మరియు మోటార్ డ్రైవ్ రక్షణ

పునరుత్పత్తి లేదా డైనమిక్ బ్రేకింగ్ ఆపరేషన్ సమయంలో, సిస్టమ్ స్థిరత్వాన్ని నిర్వహించడానికి అదనపు శక్తిని త్వరగా విడుదల చేయాలి. తక్కువ-ఇండక్టెన్స్ స్ట్రక్చర్ బ్రేకింగ్ రెస్పాన్స్‌ని మెరుగుపరుస్తుంది, స్విచింగ్ జోక్యాన్ని తగ్గిస్తుంది మరియు ఇన్వర్టర్ పవర్ మాడ్యూల్‌లను తాత్కాలిక విద్యుత్ ఒత్తిడి నుండి రక్షించడంలో సహాయపడుతుంది.

2. స్విచింగ్ పవర్ సప్లై స్టెబిలైజేషన్

హై-ఫ్రీక్వెన్సీ పవర్ సప్లై సిస్టమ్స్‌లో, పరాన్నజీవి ఇండక్టెన్స్ మారే తరంగ రూపాలను మరియు మొత్తం సామర్థ్యాన్ని ప్రభావితం చేస్తుంది. DUFEW తక్కువ-ఇండక్టెన్స్ రెసిస్టర్‌లు స్నబ్బర్ సర్క్యూట్‌లు, కరెంట్ లిమిటింగ్ సర్క్యూట్‌లు మరియు పల్స్ అబ్సార్ప్షన్ సర్క్యూట్‌ల వంటి అప్లికేషన్‌లకు వేగవంతమైన ప్రతిస్పందన లక్షణాలను అందిస్తాయి.

3. ప్రెసిషన్ మెజర్మెంట్ మరియు టెస్టింగ్

ఎలక్ట్రానిక్ పరీక్షా వ్యవస్థల కోసం, ప్రతిఘటన భాగాల ప్రతిస్పందన లక్షణాలు నేరుగా కొలత ఖచ్చితత్వాన్ని ప్రభావితం చేస్తాయి. ఆప్టిమైజ్ చేయబడిన తక్కువ-ఇండక్టెన్స్ డిజైన్ మరింత ఖచ్చితమైన పల్స్ ప్రతిస్పందనను సాధించడంలో సహాయపడుతుంది, సిగ్నల్ వక్రీకరణను తగ్గిస్తుంది మరియు పరీక్ష పునరావృతతను మెరుగుపరుస్తుంది.

అంతర్గత నిర్మాణ రూపకల్పన

సాంకేతిక లక్షణాలు

పనితీరు పోలిక

సిఫార్సు చేసిన అప్లికేషన్లు

కస్టమ్ తయారీ సామర్థ్యం

అప్లికేషన్ అవసరాలకు అనుగుణంగా అనుకూలీకరించిన నాన్-ఇండక్టివ్ రెసిస్టర్ డెవలప్‌మెంట్‌కు DUFEW మద్దతు ఇస్తుంది.

అందుబాటులో ఉన్న అనుకూలీకరణ:

తరచుగా అడిగే ప్రశ్నలు

Q1: హై-ఫ్రీక్వెన్సీ సర్క్యూట్‌లలో నాన్-ఇండక్టివ్ రెసిస్టర్‌లు ఎందుకు అవసరం?

ఎందుకంటే వేగవంతమైన కరెంట్ మార్పులు సాంప్రదాయిక రెసిస్టర్‌లలో పరాన్నజీవి ఇండక్టెన్స్‌ను ఉత్పత్తి చేస్తాయి, దీనివల్ల వోల్టేజ్ స్పైక్‌లు మరియు విద్యుత్ శబ్దం ఏర్పడతాయి. నాన్-ఇండక్టివ్ రెసిస్టర్‌లు ఈ ప్రభావాలను తగ్గించి, సర్క్యూట్ స్థిరత్వాన్ని మెరుగుపరుస్తాయి.

Q2: DUFEW నాన్-ఇండక్టివ్ రెసిస్టర్‌లను స్టాండర్డ్ అల్యూమినియం క్లాడ్ రెసిస్టర్‌ల నుండి భిన్నంగా చేస్తుంది?

ప్రధాన వ్యత్యాసం అంతర్గత వైండింగ్ టెక్నాలజీ. అయస్కాంత క్షేత్ర పరస్పర చర్యను తగ్గించడానికి DUFEW Ayrton-Perry bifilar వైండింగ్‌ను ఉపయోగిస్తుంది, అయితే ప్రామాణిక రెసిస్టర్‌లు సాధారణంగా సంప్రదాయ సింగిల్-డైరెక్షన్ వైండింగ్‌ను ఉపయోగిస్తాయి.

Q3: నాన్-ఇండక్టివ్ రెసిస్టర్‌లు ఇన్వర్టర్ అప్లికేషన్‌లకు అనుకూలంగా ఉన్నాయా?

అవును. అవి సాధారణంగా ఇన్వర్టర్ బ్రేకింగ్ సర్క్యూట్‌లు, పల్స్ అబ్సార్ప్షన్ సర్క్యూట్‌లు మరియు వేగవంతమైన ప్రతిస్పందన అవసరమయ్యే పవర్ ఎలక్ట్రానిక్ సిస్టమ్‌లలో ఉపయోగించబడతాయి.

Q4: DUFEW తక్కువ-ఇండక్టెన్స్ రెసిస్టర్‌లను అనుకూలీకరించగలదా?

అవును. ప్రతిఘటన విలువ, పవర్ రేటింగ్, మెకానికల్ కొలతలు, టెర్మినల్స్ మరియు తక్కువ-ఇండక్టెన్స్ అవసరాల కోసం DUFEW OEM అనుకూలీకరణను అందిస్తుంది.
