విభిన్న అప్లికేషన్ అవసరాలకు అనుగుణంగా పూర్తి అనుకూలీకరణ ఎంపికలతో మేము రెసిస్టర్లు, బ్రేకింగ్ యూనిట్లు, రియాక్టర్లు, పవర్ ఫిల్టర్లు మరియు ట్రాన్స్ఫార్మర్లతో సహా సమగ్ర పోర్ట్ఫోలియోను అందిస్తున్నాము.

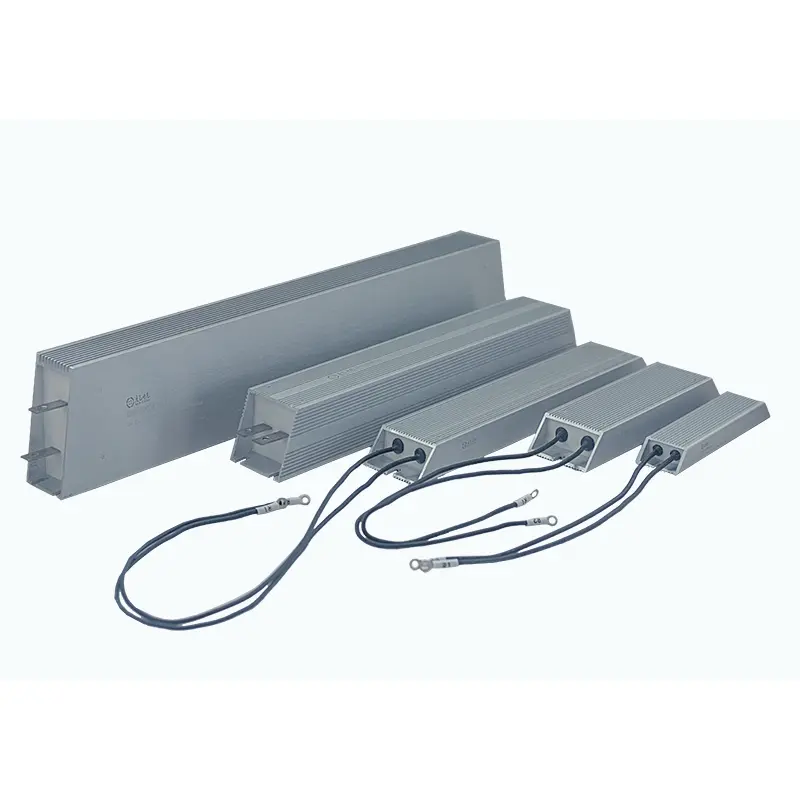

పారిశ్రామిక శక్తి వ్యవస్థలు తరచుగా భారీ లోడ్లు, తరచుగా బ్రేకింగ్, కంపనం మరియు అధిక ఉష్ణోగ్రతల క్రింద పనిచేస్తాయి. ఈ డిమాండ్ వాతావరణంలో నమ్మదగిన ఆపరేషన్ను నిర్ధారించడానికి, DUFEW Trapezoidal అల్యూమినియం క్లాడ్ రెసిస్టర్ ఒక కఠినమైన అల్యూమినియం ఎన్క్లోజర్ను ఆప్టిమైజ్ చేసిన అంతర్గత ఉష్ణ నిర్మాణంతో మిళితం చేస్తుంది, ఇది నిరోధక మూలకాన్ని దుమ్ము, తేమ, కంపనం మరియు యాంత్రిక ప్రభావం నుండి రక్షించేటప్పుడు వేడిని సమర్థవంతంగా బదిలీ చేస్తుంది.
అధిక-ఉష్ణోగ్రత ఇన్సులేటింగ్ కోర్పై అమర్చిన ఖచ్చితత్వంతో కూడిన నికెల్-క్రోమియం (Ni-Cr) లేదా కాన్స్టాంటన్ అల్లాయ్ వైర్ని ఉపయోగించి నిరోధక మూలకం తయారు చేయబడుతుంది. మైకా షీట్లతో ఎలక్ట్రికల్ ఇన్సులేషన్ తర్వాత, అధిక-స్వచ్ఛత క్వార్ట్జ్ ఇసుక మరియు అధిక-ఉష్ణోగ్రత రెసిన్ యొక్క ప్రత్యేకంగా రూపొందించిన మిశ్రమాన్ని ఉపయోగించి ట్రాపెజోయిడల్ అల్యూమినియం హౌసింగ్ లోపల అసెంబ్లీ పూర్తిగా కప్పబడి ఉంటుంది. ఈ నిర్మాణం సమర్థవంతమైన ఉష్ణ వాహక మార్గాన్ని సృష్టిస్తుంది, ఆక్సీకరణ మరియు పర్యావరణ కాలుష్యం నుండి రెసిస్టర్ను రక్షించేటప్పుడు అంతర్గత వేడిని బాహ్య శీతలీకరణ రెక్కలకు వేగంగా బదిలీ చేస్తుంది.
ఇండస్ట్రియల్ ఆటోమేషన్ మరియు హెవీ-డ్యూటీ పరికరాల కోసం రూపొందించబడిన రెసిస్టర్ స్టెయిన్లెస్ స్టీల్ టెర్మినల్ మరియు హై-టెంపరేచర్ లీడ్ వైర్ కనెక్షన్లకు మద్దతు ఇస్తుంది, ఇది VFD బ్రేకింగ్ సిస్టమ్లు, సర్వో డ్రైవ్లు, మోటార్ కంట్రోల్ క్యాబినెట్లు, లోడ్ బ్యాంక్లు, పునరుత్పాదక శక్తి పరికరాలు మరియు పారిశ్రామిక విద్యుత్ పంపిణీ వ్యవస్థలలో సౌకర్యవంతమైన సంస్థాపనను అనుమతిస్తుంది.
సాంప్రదాయిక దీర్ఘచతురస్రాకార అల్యూమినియం రెసిస్టర్ల వలె కాకుండా, పారిశ్రామిక వాతావరణంలో శీతలీకరణ సామర్థ్యం మరియు యాంత్రిక స్థిరత్వం రెండింటినీ మెరుగుపరచడానికి ట్రెపెజోయిడల్ హౌసింగ్ ప్రత్యేకంగా రూపొందించబడింది.
ట్రాపెజోయిడల్ ప్రొఫైల్ బాహ్య శీతలీకరణ ఉపరితలాన్ని పెంచుతుంది, సహజ ప్రసరణ ద్వారా వేడిని మరింత సమర్థవంతంగా వెదజల్లడానికి మరియు నిరంతర ఆపరేటింగ్ పనితీరును మెరుగుపరుస్తుంది.
రెసిస్టర్ ఎలిమెంట్ పూర్తిగా అల్యూమినియం హౌసింగ్ లోపల మూసివేయబడింది, ఉత్పత్తి సేవా జీవితాన్ని పొడిగించేటప్పుడు దుమ్ము, తేమ, కంపనం మరియు ఆక్సీకరణకు అద్భుతమైన ప్రతిఘటనను అందిస్తుంది.
విస్తృత మౌంటు బేస్ బలమైన యాంత్రిక మద్దతును అందిస్తుంది, నిరంతర కంపనం కింద కదలికను తగ్గిస్తుంది మరియు క్రేన్లు, ఎలివేటర్లు, మెషిన్ టూల్స్ మరియు ఇతర భారీ-డ్యూటీ పరికరాలకు రెసిస్టర్ను అనుకూలంగా చేస్తుంది.
క్వార్ట్జ్ ఇసుక నింపడం గాలి కంటే చాలా వేగంగా వేడిని బదిలీ చేస్తుంది, మెరుగైన శీతలీకరణ పనితీరు కోసం అంతర్గత వేడిని అల్యూమినియం హౌసింగ్కు త్వరగా చేరేలా చేస్తుంది. అధిక నిరంతర విద్యుత్ వెదజల్లడానికి అవసరమైనప్పుడు అదనపు హీట్ సింక్లను వ్యవస్థాపించవచ్చు.
- ఆప్టిమైజ్డ్ ట్రాపెజోయిడల్ హౌసింగ్ -- పెద్ద శీతలీకరణ ఉపరితలం సాంప్రదాయిక దీర్ఘచతురస్రాకార అల్యూమినియం రెసిస్టర్లతో పోలిస్తే సహజ ఉష్ణ వెదజల్లడాన్ని మెరుగుపరుస్తుంది.
- పూర్తిగా కుండల నిర్మాణం -- పూర్తి ఎన్క్యాప్సులేషన్ దుమ్ము, తేమ, కంపనం, ఆక్సీకరణ మరియు మెకానికల్ షాక్ నుండి రక్షిస్తుంది.
- అద్భుతమైన థర్మల్ కండక్టివిటీ -- క్వార్ట్జ్ ఇసుక ఫిల్లింగ్ అంతర్గత వేడిని అల్యూమినియం హౌసింగ్కు వేగంగా బదిలీ చేస్తుంది, అధిక శక్తి సాంద్రతకు మద్దతు ఇస్తుంది.
- వైడ్ రెసిస్టెన్స్ రేంజ్ -- ±3%, ±5% మరియు ±10% రెసిస్టెన్స్ టాలరెన్స్లతో 0.01Ω నుండి 120kΩ వరకు అందుబాటులో ఉంటుంది.
- విశ్వసనీయమైన మెకానికల్ బలం -- వైడ్ అల్యూమినియం బేస్ నిరంతర కంపనం కింద పనిచేసే పరికరాల కోసం సురక్షితమైన మౌంటును నిర్ధారిస్తుంది.
- ఫ్లెక్సిబుల్ కనెక్షన్ ఎంపికలు -- వివిధ ఇన్స్టాలేషన్ అవసరాల కోసం స్టెయిన్లెస్ స్టీల్ టెర్మినల్స్ లేదా అధిక-ఉష్ణోగ్రత లెడ్ వైర్లతో అందుబాటులో ఉన్నాయి.
- అనుకూల తయారీ అందుబాటులో ఉంది -- పవర్ రేటింగ్, రెసిస్టెన్స్ విలువ, కొలతలు, టెర్మినల్స్ మరియు మౌంటు కాన్ఫిగరేషన్లను OEM ప్రాజెక్ట్ల కోసం అనుకూలీకరించవచ్చు.
ట్రాపెజోయిడల్ అల్యూమినియం క్లాడ్ రెసిస్టర్ విశ్వసనీయ శక్తి వెదజల్లడం, అధిక యాంత్రిక బలం మరియు దీర్ఘకాలిక స్థిరత్వం అవసరమయ్యే పారిశ్రామిక వ్యవస్థలకు అనుకూలంగా ఉంటుంది.
వేరియబుల్ ఫ్రీక్వెన్సీ డ్రైవ్లు (VFDలు), సర్వో డ్రైవ్లు, మోటార్ బ్రేకింగ్ సర్క్యూట్లు మరియు రీజెనరేటివ్ ఎనర్జీ డిస్సిపేషన్ సిస్టమ్లు.
క్రేన్లు, ఎలివేటర్లు, రోలింగ్ మిల్లులు, మైనింగ్ మెషినరీలు, కంప్రెసర్లు మరియు తరచుగా కంపనం మరియు బ్రేకింగ్ పరిస్థితులలో పనిచేసే ఇతర పరికరాలు.
లోడ్ బ్యాంక్లు, పవర్ సప్లై టెస్టింగ్, బ్యాటరీ డిశ్చార్జ్ సిస్టమ్స్, డైనమిక్ లోడ్ సిమ్యులేషన్ మరియు ఇండస్ట్రియల్ టెస్ట్ బెంచ్లు.
ఎనర్జీ స్టోరేజ్ పరికరాలు, ఫోటోవోల్టాయిక్ ఇన్వర్టర్లు, విండ్ పవర్ కన్వర్టర్లు, ఛార్జింగ్ పరికరాలు మరియు పవర్ కన్వర్షన్ సిస్టమ్స్.
ఎలక్ట్రికల్ క్యాబినెట్లు, పంపిణీ పరికరాలు, ఆటోమేషన్ సిస్టమ్లు మరియు కాంపాక్ట్, సీల్డ్ మరియు హై-రిలయబిలిటీ పవర్ రెసిస్టర్లు అవసరమయ్యే OEM యంత్రాలు.
వాంఛనీయ థర్మల్ పనితీరు మరియు సుదీర్ఘ సేవా జీవితాన్ని సాధించడానికి సరైన సంస్థాపన అవసరం.
నిరోధక విలువ, పవర్ రేటింగ్, ఆపరేటింగ్ వోల్టేజ్ మరియు కొలతలు ఇన్స్టాలేషన్కు ముందు పరికరాల అవసరాలకు అనుగుణంగా ఉన్నాయని నిర్ధారించండి.
అల్యూమినియం హౌసింగ్, టెర్మినల్స్ మరియు మౌంటు రంధ్రాలు వైకల్యం, పగుళ్లు లేదా షిప్పింగ్ నష్టం లేకుండా ఉన్నాయో లేదో తనిఖీ చేయండి.
బేస్పై మౌంటు రంధ్రాలను ఉపయోగించి రెసిస్టర్ను గట్టిగా ఇన్స్టాల్ చేయండి. మంచి మెకానికల్ స్థిరత్వాన్ని నిర్వహించడానికి మౌంటు ఉపరితలం ఫ్లాట్ మరియు దృఢంగా ఉందని నిర్ధారించుకోండి.
మధ్యస్థ మరియు అధిక-శక్తి అనువర్తనాల కోసం, ఉష్ణ బదిలీని మెరుగుపరచడానికి రెసిస్టర్ బేస్ మరియు మౌంటు ప్లేట్ లేదా హీట్ సింక్ మధ్య థర్మల్ సమ్మేళనం యొక్క పలుచని పొరను వర్తించండి.
టెర్మినల్స్ లేదా లీడ్ వైర్లను సురక్షితంగా కనెక్ట్ చేయండి మరియు అధిక కాంటాక్ట్ రెసిస్టెన్స్ను నివారించడానికి అన్ని ఎలక్ట్రికల్ కనెక్షన్లు గట్టిగా ఉన్నాయని ధృవీకరించండి.
బాగా వెంటిలేషన్ ఉన్న ప్రదేశంలో రెసిస్టర్ను ఇన్స్టాల్ చేయండి. పరివేష్టిత విద్యుత్ క్యాబినెట్లకు, అధిక శక్తితో పనిచేసేటప్పుడు బలవంతంగా-గాలి శీతలీకరణ సిఫార్సు చేయబడింది.
సర్క్యూట్ను శక్తివంతం చేయడానికి ముందు ప్రతిఘటన విలువను కొలవండి మరియు ప్రారంభ కమీషన్ సమయంలో ఆపరేటింగ్ ఉష్ణోగ్రతను పర్యవేక్షించండి.
రెసిస్టర్ మూలకం అనేది స్థిరమైన విద్యుత్ పనితీరు, అధిక ఓవర్లోడ్ సామర్థ్యం మరియు సుదీర్ఘ సేవా జీవితాన్ని అందించడానికి అధిక-నాణ్యత నికెల్-క్రోమియం (Ni-Cr) లేదా కాన్స్టాంటన్ అల్లాయ్ వైర్ని ఉపయోగించి ఖచ్చితమైన గాయం.
ఒక మన్నికైన మైకా ఇన్సులేషన్ లేయర్ అల్యూమినియం హౌసింగ్ నుండి రెసిస్టెన్స్ వైర్ను ఎలక్ట్రికల్గా వేరుచేస్తుంది, అయితే అధిక ఉష్ణోగ్రతల క్రింద అద్భుతమైన విద్యుద్వాహక శక్తిని కొనసాగిస్తుంది.
అంతర్గత కుహరం అధిక-స్వచ్ఛత క్వార్ట్జ్ ఇసుక మరియు వేడి-నిరోధక రెసిన్తో నిండి ఉంటుంది, ఇది సమర్థవంతమైన ఉష్ణ వాహక మార్గాన్ని సృష్టిస్తుంది, ఇది రెసిస్టర్ మూలకం నుండి అల్యూమినియం హౌసింగ్కు వేడిని వేగంగా బదిలీ చేస్తుంది.
ఎక్స్ట్రూడెడ్ అల్యూమినియం ఎన్క్లోజర్ శీతలీకరణ ఉపరితల వైశాల్యాన్ని పెంచుతుంది మరియు సాంప్రదాయిక దీర్ఘచతురస్రాకార గృహాలతో పోలిస్తే సహజ వాయు ప్రసరణను మెరుగుపరిచే ఆప్టిమైజ్ చేయబడిన ట్రాపెజోయిడల్ ప్రొఫైల్ను కలిగి ఉంటుంది.
వివిధ ఇన్స్టాలేషన్ మరియు వైరింగ్ అవసరాలకు అనుగుణంగా స్టెయిన్లెస్ స్టీల్ టెర్మినల్స్ లేదా హై-టెంపరేచర్ లీడ్ వైర్లతో అందుబాటులో ఉంటుంది.
| మోడల్ కోడ్ | వివరణ | ఉదాహరణ |
|---|---|---|
| కారు | ట్రాపెజోయిడల్ అల్యూమినియం క్లాడ్ రెసిస్టర్ సిరీస్ | కారు |
| 1500W | రేట్ చేయబడిన శక్తి | 1500W |
| 27R | రేట్ రెసిస్టెన్స్ | 27Ω |
| J | రెసిస్టెన్స్ టాలరెన్స్ | J = ±5% (ఐచ్ఛికం: H = ±3%, K = ±10%) |
| పరామితి | స్పెసిఫికేషన్ |
|---|---|
| శక్తి పరిధి | 50W--6kW |
| ఆపరేటింగ్ వోల్టేజ్ | ≤1200V |
| ప్రతిఘటన పరిధి | 0.01Ω--120kΩ |
| రెసిస్టెన్స్ టాలరెన్స్ | ±3% / ±5% / ±10% |
| రక్షణ రేటింగ్ | IP00 |
| ఉష్ణోగ్రత గుణకం (TCR) | ≤300 ppm/°C |
| ఫ్లేమ్ రిటార్డెంట్ రేటింగ్ | UL 94V-2 |
| ప్రామాణికం | GB/T 5792 |
| లక్షణం | పరీక్ష పరిస్థితులు | ప్రదర్శన |
|---|---|---|
| విద్యుద్వాహక వోల్టేజీని తట్టుకుంటుంది | 2500VAC / 50Hz / 60s | లీకేజ్ కరెంట్ ≤10mA |
| ఇన్సులేషన్ రెసిస్టెన్స్ | 1000VDC | ≥100MΩ |
| స్వల్పకాల ఓవర్లోడ్ | 5 సెకన్లపాటు 10× రేటెడ్ పవర్ | కనిపించే నష్టం లేదు |
| జీవితాన్ని లోడ్ చేయండి | సైక్లిక్ ఆపరేషన్ (10సె ఆన్ / 90సె ఆఫ్) | ＞9,000 గంటలు |
| తడి వేడి నిరోధకత | 40°C ±2°C, 90--95% RH, 100గం | ΔR ≤ ±(1%R + 0.05Ω) |
| వేగవంతమైన ఉష్ణోగ్రత సైక్లింగ్ | -55°C / 55°C / 155°C, ఒక్కొక్కటి 15 నిమిషాలు, 5 సైకిళ్లు | ΔR ≤ ±(2%R + 0.05Ω) |
| వేడి నిరోధకత | 2 గంటలకు 350°C | కనిపించే రంగు మారడం లేదా నష్టం లేదు |
| ఉష్ణోగ్రత గుణకం | రేట్ చేయబడిన లోడ్ వర్సెస్ కోల్డ్ రెసిస్టెన్స్ | ＜300 ppm/°C |
| ఫ్లేమ్ రెసిస్టెన్స్ | 5 నిమిషాలకు 10× రేటెడ్ పవర్ | జ్వలన లేదా ఓపెన్ ఫ్లేమ్ లేదు |
| లక్షణం | పరీక్ష పరిస్థితులు | ప్రదర్శన |
|---|---|---|
| టెర్మినల్ బలం | 45N / 30సె | వదులు లేదా కనిపించే నష్టం లేదు |
| వైబ్రేషన్ రెసిస్టెన్స్ | 5--200Hz, 1g, 98m/s² | కనిపించే నిర్మాణ నష్టం లేదు |
| టంకం వేడికి నిరోధకత | టెర్మినల్స్ 350±5°C సోల్డర్లో 3 సెకనుల పాటు ముంచబడతాయి | ΔR ≤ ±(1%R + 0.05Ω) |
| స్వరూపం | దృశ్య తనిఖీ | కనిపించే నష్టం లేదు, స్పష్టమైన మార్కింగ్ |
| సోల్డరబిలిటీ | టెర్మినల్లు 235±5°C సోల్డర్లో 5 సెకన్ల పాటు ముంచబడతాయి | సోల్డర్ కవరేజ్ ≥95% |
| పోలిక అంశం | ట్రాపెజోయిడల్ అల్యూమినియం క్లాడ్ రెసిస్టర్ | సాంప్రదాయిక దీర్ఘచతురస్రాకార అల్యూమినియం హౌస్డ్ రెసిస్టర్ |
|---|---|---|
| హౌసింగ్ డిజైన్ | ట్రాపెజోయిడల్ ప్రొఫైల్ వేడి వెదజల్లే ప్రాంతం మరియు వాయు ప్రవాహ సామర్థ్యాన్ని పెంచుతుంది | చిన్న శీతలీకరణ ఉపరితలంతో ప్రామాణిక దీర్ఘచతురస్రాకార గృహం |
| థర్మల్ మేనేజ్మెంట్ | క్వార్ట్జ్-నిండిన నిర్మాణం మరింత స్థిరమైన ఆపరేటింగ్ ఉష్ణోగ్రతల కోసం అల్యూమినియం హౌసింగ్కు త్వరగా వేడిని బదిలీ చేస్తుంది | వేడి వెదజల్లడం ప్రధానంగా గృహ ఉపరితలంపై ఆధారపడి ఉంటుంది, ఫలితంగా తక్కువ ఉష్ణ సామర్థ్యం ఉంటుంది |
| మౌంటు స్థిరత్వం | వైబ్రేషన్-పీడిత పరికరాల కోసం వైడ్ బేస్ అద్భుతమైన మెకానికల్ స్థిరత్వాన్ని అందిస్తుంది | ఇరుకైన బేస్ కంపనానికి తక్కువ నిరోధకతను అందిస్తుంది |
| పర్యావరణ పరిరక్షణ | పూర్తిగా మూసివున్న నిర్మాణం దుమ్ము, తేమ, ఆక్సీకరణ మరియు యాంత్రిక కాలుష్యాన్ని నిరోధిస్తుంది | ప్రామాణిక సీలింగ్ కఠినమైన పారిశ్రామిక వాతావరణాలలో పరిమిత రక్షణను అందిస్తుంది |
| అధిక-నిరోధక సామర్థ్యం | స్థిరమైన పనితీరుతో 120kΩ వరకు నిరోధక విలువలు అందుబాటులో ఉంటాయి | అధిక నిరోధక ఎంపికలు సాధారణంగా పరిమితంగా ఉంటాయి |
A: ట్రాపెజోయిడల్ అల్యూమినియం హౌసింగ్ బాహ్య శీతలీకరణ ఉపరితలాన్ని పెంచుతుంది మరియు నిరోధకం చుట్టూ సహజ వాయు ప్రవాహాన్ని మెరుగుపరుస్తుంది. ఇది మెరుగైన మెకానికల్ స్థిరత్వం కోసం విస్తృత మౌంటు బేస్ను కూడా అందిస్తుంది, ఇది భారీ-డ్యూటీ పారిశ్రామిక పరికరాలకు అనుకూలంగా ఉంటుంది.
జ: అవును. క్వార్ట్జ్-నిండిన ఎన్క్యాప్సులేషన్ అంతర్గత వేడిని అల్యూమినియం హౌసింగ్కు సమర్ధవంతంగా బదిలీ చేస్తుంది, విశ్వసనీయ పనితీరును కొనసాగిస్తూ పునరావృత బ్రేకింగ్ సైకిల్స్ మరియు స్వల్పకాలిక ఓవర్లోడ్లను తట్టుకునేలా నిరోధకం అనుమతిస్తుంది.
జ: అవును. ఐచ్ఛిక అంతర్నిర్మిత థర్మల్ స్విచ్లు లేదా ఉష్ణోగ్రత సెన్సార్లు గమనించని లేదా భద్రత-క్లిష్టమైన అనువర్తనాల కోసం అదనపు అధిక-ఉష్ణోగ్రత రక్షణను అందించడానికి అభ్యర్థనపై ఏకీకృతం చేయబడతాయి.
జ: అవును, అన్ని రెసిస్టర్లు ఒకే విధమైన స్పెసిఫికేషన్లను కలిగి ఉంటే. లోడ్ పంపిణీ మరియు దీర్ఘకాలిక విశ్వసనీయతను నిర్ధారించడానికి ఏకరీతి వెంటిలేషన్, సమతుల్య వైరింగ్ మరియు సరైన వేడి వెదజల్లడం నిర్వహించాలి.
- ఇండస్ట్రియల్ పవర్ ఎలక్ట్రానిక్స్లో సంవత్సరాల అనుభవం ఉన్న ప్రొఫెషనల్ పవర్ రెసిస్టర్ తయారీదారు.
- నిరోధకత, పవర్ రేటింగ్, కొలతలు, టెర్మినల్స్ మరియు మౌంటు ఎంపికల కోసం OEM & ODM అనుకూలీకరణ.
- రవాణాకు ముందు సమగ్ర ఎలక్ట్రికల్ మరియు మెకానికల్ పరీక్షతో కఠినమైన నాణ్యత నియంత్రణ.
- స్టాండర్డ్ మోడల్లు మరియు కస్టమ్ ప్రాజెక్ట్లు రెండింటికీ వేగవంతమైన ఉత్పత్తి & స్థిరమైన సరఫరా.
- కస్టమర్లు తమ అప్లికేషన్ కోసం అత్యంత అనుకూలమైన రెసిస్టర్ సొల్యూషన్ను ఎంచుకోవడంలో సహాయపడటానికి సాంకేతిక మద్దతు.
